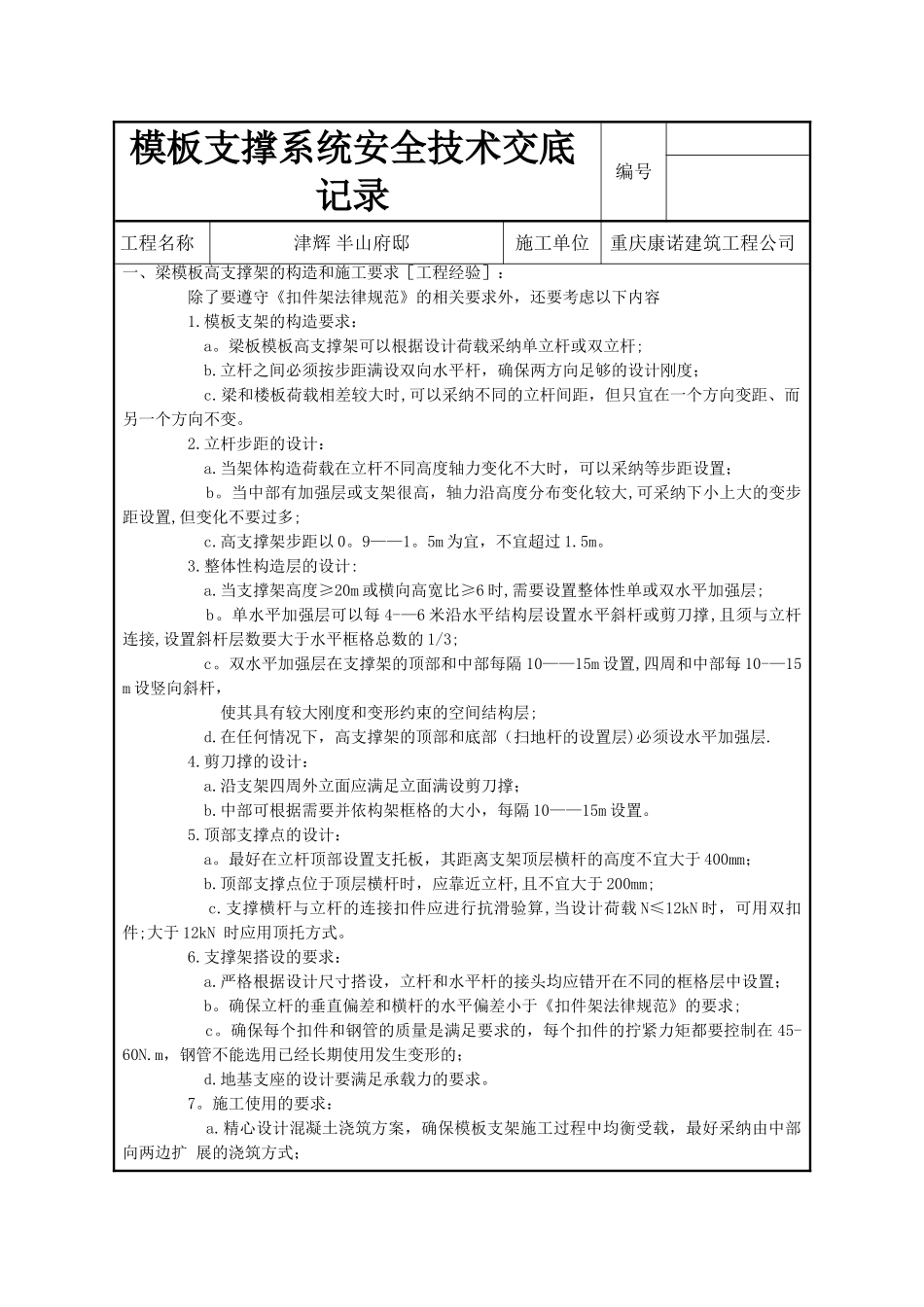

模板支撑系统安全技术交底记录 编号工程名称津辉 半山府邸施工单位重庆康诺建筑工程公司一、梁模板高支撑架的构造和施工要求［工程经验］： 除了要遵守《扣件架法律规范》的相关要求外，还要考虑以下内容 1.模板支架的构造要求： a。梁板模板高支撑架可以根据设计荷载采纳单立杆或双立杆; b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度； c.梁和楼板荷载相差较大时,可以采纳不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。 2.立杆步距的设计： a.当架体构造荷载在立杆不同高度轴力变化不大时，可以采纳等步距设置； b。当中部有加强层或支架很高，轴力沿高度分布变化较大,可采纳下小上大的变步距设置,但变化不要过多; c.高支撑架步距以 0。9——1。5m 为宜，不宜超过 1.5m。 3.整体性构造层的设计: a.当支撑架高度≥20m 或横向高宽比≥6 时,需要设置整体性单或双水平加强层; b。单水平加强层可以每 4-—6 米沿水平结构层设置水平斜杆或剪刀撑,且须与立杆连接,设置斜杆层数要大于水平框格总数的 1/3; c。双水平加强层在支撑架的顶部和中部每隔 10——15m 设置,四周和中部每 10-—15m 设竖向斜杆， 使其具有较大刚度和变形约束的空间结构层; d.在任何情况下，高支撑架的顶部和底部（扫地杆的设置层)必须设水平加强层. 4.剪刀撑的设计： a.沿支架四周外立面应满足立面满设剪刀撑； b.中部可根据需要并依构架框格的大小，每隔 10——15m 设置。 5.顶部支撑点的设计： a。最好在立杆顶部设置支托板，其距离支架顶层横杆的高度不宜大于 400mm； b.顶部支撑点位于顶层横杆时，应靠近立杆,且不宜大于 200mm; c.支撑横杆与立杆的连接扣件应进行抗滑验算,当设计荷载 N≤12kN 时，可用双扣件;大于 12kN 时应用顶托方式。 6.支撑架搭设的要求： a.严格根据设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置； b。确保立杆的垂直偏差和横杆的水平偏差小于《扣件架法律规范》的要求; c。确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在 45-60N.m，钢管不能选用已经长期使用发生变形的； d.地基支座的设计要满足承载力的要求。 7。施工使用的要求： a.精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，最好采纳由中部向两边扩 展的浇筑方式； b。严格控制实际施工荷载不超过设计荷载,对出现的超过最大荷载要有相应的控制措施,钢筋...
