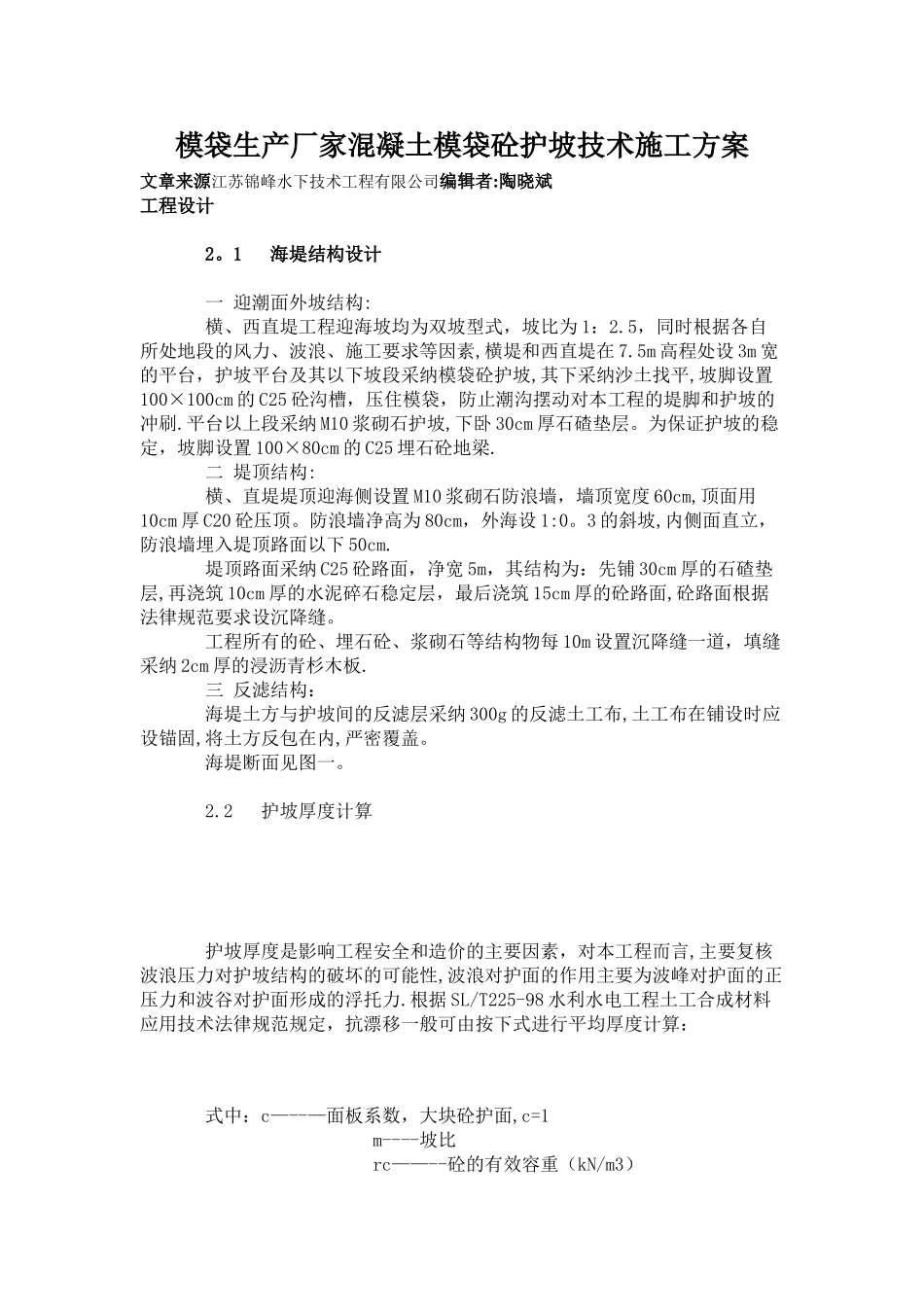

模袋生产厂家混凝土模袋砼护坡技术施工方案文章来源江苏锦峰水下技术工程有限公司编辑者:陶晓斌工程设计 2。1 海堤结构设计 一 迎潮面外坡结构: 横、西直堤工程迎海坡均为双坡型式，坡比为 1：2.5，同时根据各自所处地段的风力、波浪、施工要求等因素,横堤和西直堤在 7.5m 高程处设 3m 宽的平台，护坡平台及其以下坡段采纳模袋砼护坡,其下采纳沙土找平,坡脚设置100×100cm 的 C25 砼沟槽，压住模袋，防止潮沟摆动对本工程的堤脚和护坡的冲刷.平台以上段采纳 M10 浆砌石护坡,下卧 30cm 厚石碴垫层。为保证护坡的稳定，坡脚设置 100×80cm 的 C25 埋石砼地梁. 二 堤顶结构: 横、直堤堤顶迎海侧设置 M10 浆砌石防浪墙，墙顶宽度 60cm,顶面用10cm 厚 C20 砼压顶。防浪墙净高为 80cm，外海设 1:0。3 的斜坡,内侧面直立，防浪墙埋入堤顶路面以下 50cm. 堤顶路面采纳 C25 砼路面，净宽 5m，其结构为：先铺 30cm 厚的石碴垫层,再浇筑 10cm 厚的水泥碎石稳定层，最后浇筑 15cm 厚的砼路面,砼路面根据法律规范要求设沉降缝。 工程所有的砼、埋石砼、浆砌石等结构物每 10m 设置沉降缝一道，填缝采纳 2cm 厚的浸沥青杉木板. 三 反滤结构： 海堤土方与护坡间的反滤层采纳 300g 的反滤土工布,土工布在铺设时应设锚固,将土方反包在内,严密覆盖。 海堤断面见图一。 2.2 护坡厚度计算 护坡厚度是影响工程安全和造价的主要因素，对本工程而言,主要复核波浪压力对护坡结构的破坏的可能性,波浪对护面的作用主要为波峰对护面的正压力和波谷对护面形成的浮托力.根据 SL/T225-98 水利水电工程土工合成材料应用技术法律规范规定，抗漂移一般可由按下式进行平均厚度计算： 式中：c—--—面板系数，大块砼护面,c=1 m----坡比 rc——--砼的有效容重（kN/m3） rw————水的容重(kN/m3） Hw———-设计波高（m），取 H1％0。15568 Lw—-—-设计波长（m) Lc—-——垂直于水边线的护坡长度 设计中取 c=1,rw=31kN/m3， rw=10kN/m3，Hw=3。52m，Lw=43m,m=2。5,Lr=23m，计算得 h=0。16m。 根据计算结果，参照国内其它防波堤的护面厚度，同时考虑工程设计和建设中的诸多不确定因素，取安全系数为 1.25,最终确定模袋砼护面厚度取为20cm。 2。3 模袋设计 土工模袋的型号和规格较多,本工程拟采纳无锡产的 290g/m2FWG/B44/40 机织模袋布，其主要技术指标如下表：型号：FWG/B 44/40条带拉伸抗拉强度N/5c...
