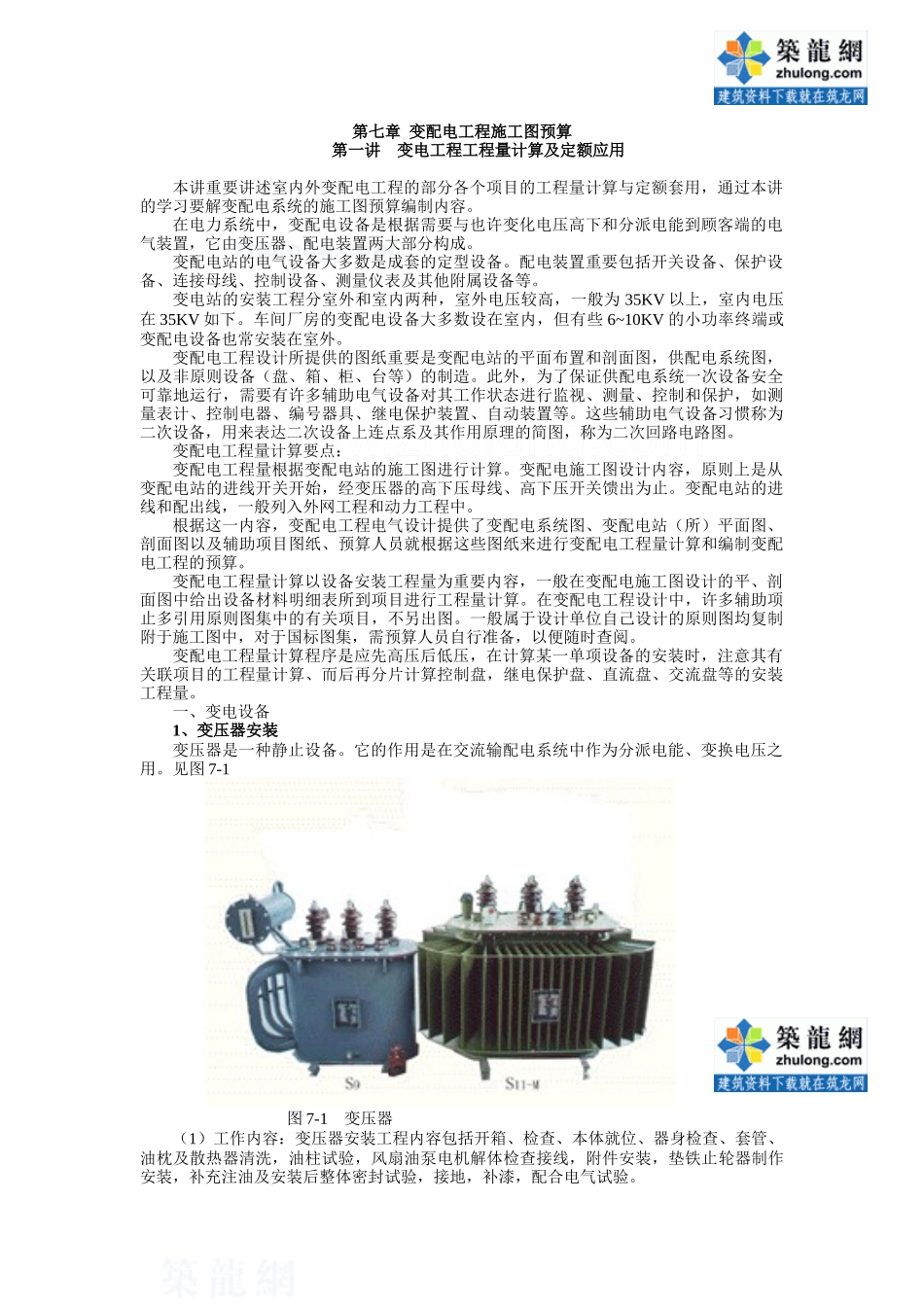

第七章 变配电工程施工图预算第一讲 变电工程工程量计算及定额应用本讲重要讲述室内外变配电工程的部分各个项目的工程量计算与定额套用，通过本讲的学习要解变配电系统的施工图预算编制内容。在电力系统中，变配电设备是根据需要与也许变化电压高下和分派电能到顾客端的电气装置，它由变压器、配电装置两大部分构成。变配电站的电气设备大多数是成套的定型设备。配电装置重要包括开关设备、保护设备、连接母线、控制设备、测量仪表及其他附属设备等。变电站的安装工程分室外和室内两种，室外电压较高，一般为 35KV 以上，室内电压在 35KV 如下。车间厂房的变配电设备大多数设在室内，但有些 6~10KV 的小功率终端或变配电设备也常安装在室外。变配电工程设计所提供的图纸重要是变配电站的平面布置和剖面图，供配电系统图，以及非原则设备（盘、箱、柜、台等）的制造。此外，为了保证供配电系统一次设备安全可靠地运行，需要有许多辅助电气设备对其工作状态进行监视、测量、控制和保护，如测量表计、控制电器、编号器具、继电保护装置、自动装置等。这些辅助电气设备习惯称为二次设备，用来表达二次设备上连点系及其作用原理的简图，称为二次回路电路图。变配电工程量计算要点：变配电工程量根据变配电站的施工图进行计算。变配电施工图设计内容，原则上是从变配电站的进线开关开始，经变压器的高下压母线、高下压开关馈出为止。变配电站的进线和配出线，一般列入外网工程和动力工程中。根据这一内容，变配电工程电气设计提供了变配电系统图、变配电站（所）平面图、剖面图以及辅助项目图纸、预算人员就根据这些图纸来进行变配电工程量计算和编制变配电工程的预算。变配电工程量计算以设备安装工程量为重要内容，一般在变配电施工图设计的平、剖面图中给出设备材料明细表所到项目进行工程量计算。在变配电工程设计中，许多辅助项止多引用原则图集中的有关项目，不另出图。一般属于设计单位自己设计的原则图均复制附于施工图中，对于国标图集，需预算人员自行准备，以便随时查阅。变配电工程量计算程序是应先高压后低压，在计算某一单项设备的安装时，注意其有关联项目的工程量计算、而后再分片计算控制盘，继电保护盘、直流盘、交流盘等的安装工程量。一、变电设备1、变压器安装变压器是一种静止设备。它的作用是在交流输配电系统中作为分派电能、变换电压之用。见图 7-1图 7-1 变压器（1）工作内容：变压器安装工程内容包括开箱、检查、...
