民用建筑电气设计中电线电缆的选型及敷设要求

民用建筑电气设计中电线电缆的选型及敷设要求_第1页
1/5
民用建筑电气设计中电线电缆的选型及敷设要求_第2页
2/5
民用建筑电气设计中电线电缆的选型及敷设要求_第3页
3/5

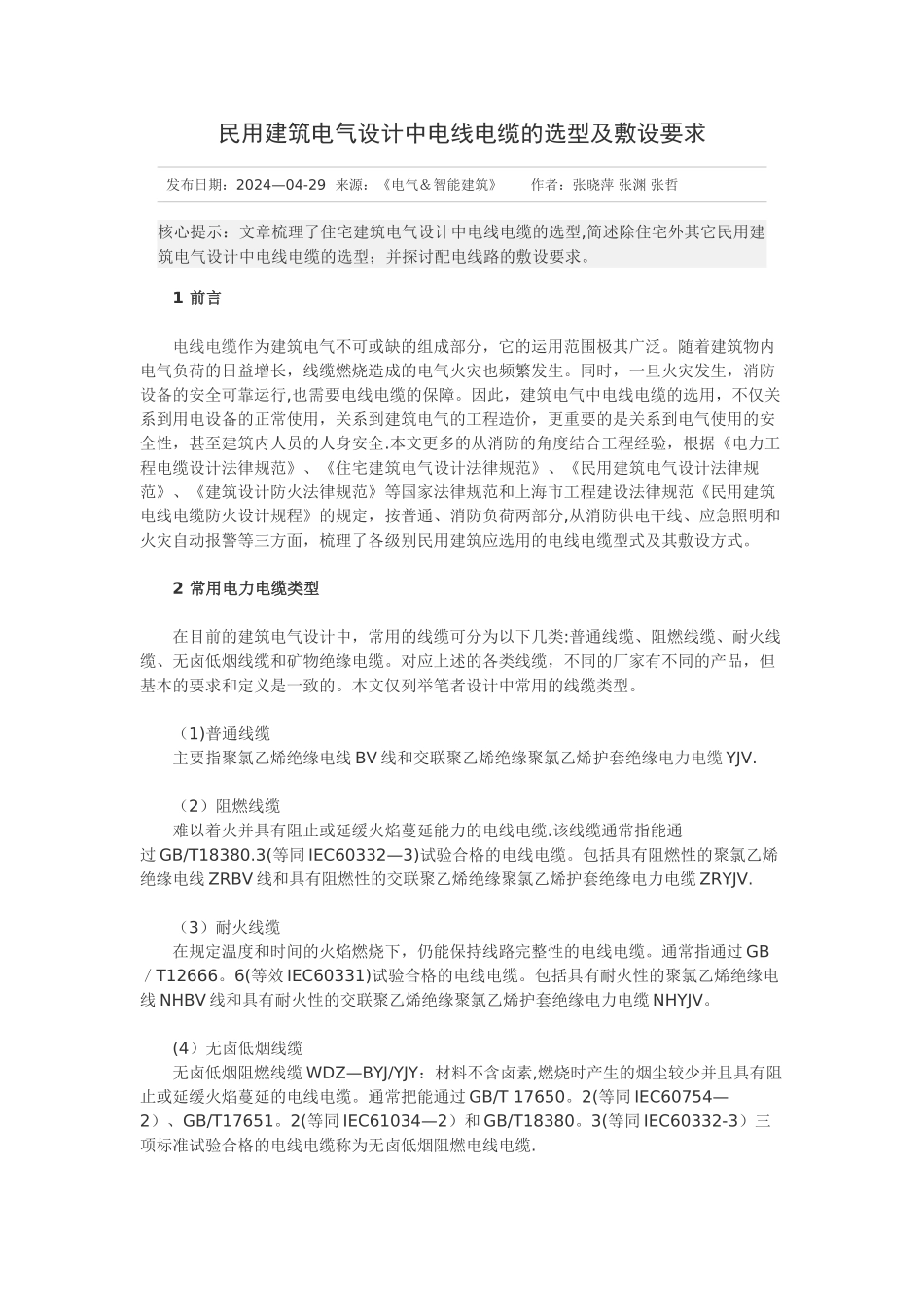

民用建筑电气设计中电线电缆的选型及敷设要求 发布日期:2024—04-29 来源:《电气&智能建筑》 作者:张晓萍 张渊 张哲核心提示:文章梳理了住宅建筑电气设计中电线电缆的选型,简述除住宅外其它民用建筑电气设计中电线电缆的选型;并探讨配电线路的敷设要求。 1 前言 电线电缆作为建筑电气不可或缺的组成部分,它的运用范围极其广泛。随着建筑物内电气负荷的日益增长,线缆燃烧造成的电气火灾也频繁发生。同时,一旦火灾发生,消防设备的安全可靠运行,也需要电线电缆的保障。因此,建筑电气中电线电缆的选用,不仅关系到用电设备的正常使用,关系到建筑电气的工程造价,更重要的是关系到电气使用的安全性,甚至建筑内人员的人身安全.本文更多的从消防的角度结合工程经验,根据《电力工程电缆设计法律规范》、《住宅建筑电气设计法律规范》、《民用建筑电气设计法律规范》、《建筑设计防火法律规范》等国家法律规范和上海市工程建设法律规范《民用建筑电线电缆防火设计规程》的规定,按普通、消防负荷两部分,从消防供电干线、应急照明和火灾自动报警等三方面,梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。 2 常用电力电缆类型 在目前的建筑电气设计中,常用的线缆可分为以下几类:普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。对应上述的各类线缆,不同的厂家有不同的产品,但基本的要求和定义是一致的。本文仅列举笔者设计中常用的线缆类型。 (1)普通线缆 主要指聚氯乙烯绝缘电线 BV 线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆 YJV. (2)阻燃线缆 难以着火并具有阻止或延缓火焰蔓延能力的电线电缆.该线缆通常指能通过 GB/T18380.3(等同 IEC60332—3)试验合格的电线电缆。包括具有阻燃性的聚氯乙烯绝缘电线 ZRBV 线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆 ZRYJV. (3)耐火线缆 在规定温度和时间的火焰燃烧下,仍能保持线路完整性的电线电缆。通常指通过 GB/T12666。6(等效 IEC60331)试验合格的电线电缆。包括具有耐火性的聚氯乙烯绝缘电线 NHBV 线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆 NHYJV。 (4)无卤低烟线缆 无卤低烟阻燃线缆 WDZ—BYJ/YJY:材料不含卤素,燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。通常把能通过 GB/T 17650。2(等同 IEC60754—2)、GB/T17651。2(等同 IEC61034—2)和 GB/T18380。3(等同 IEC60332...
