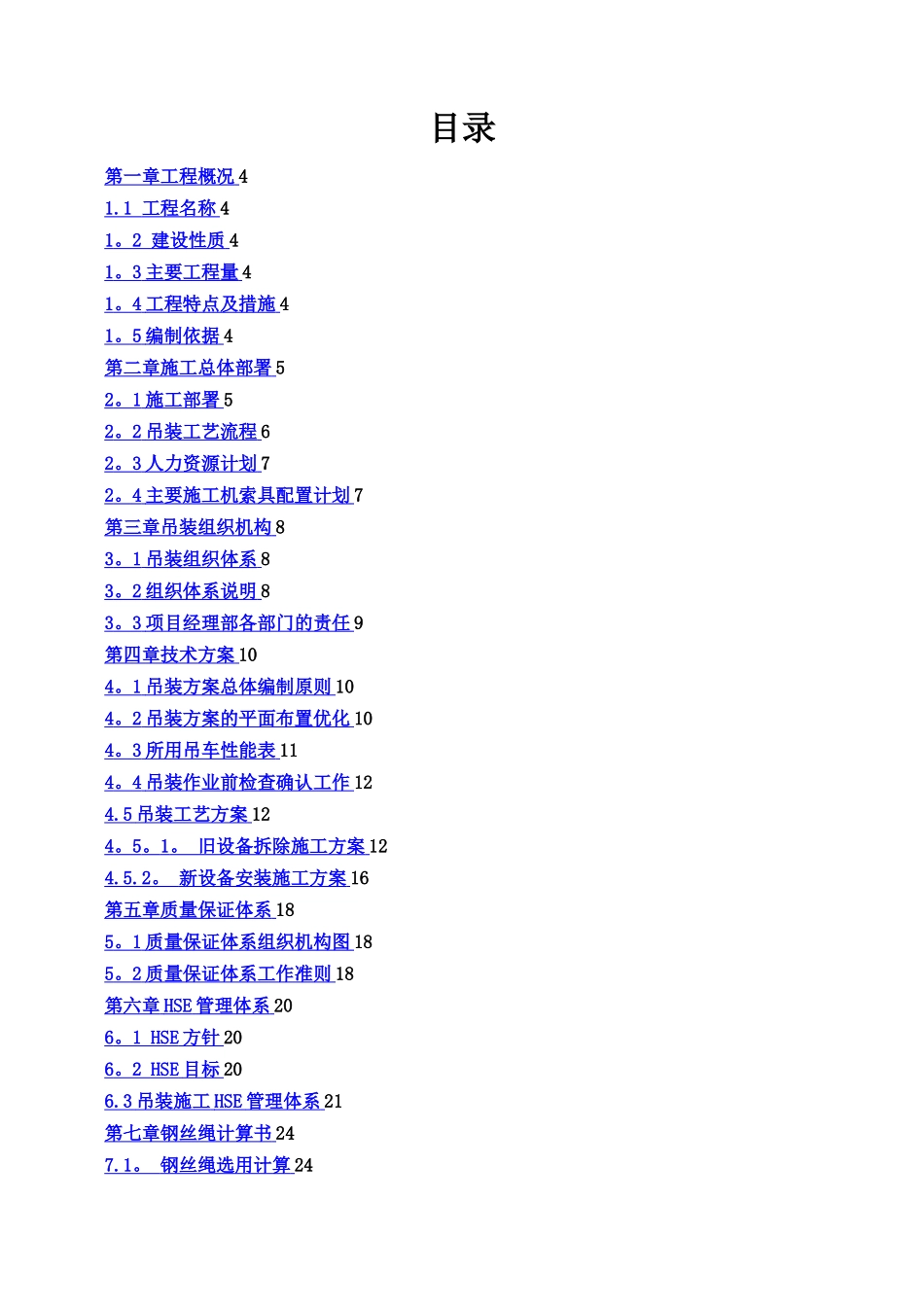

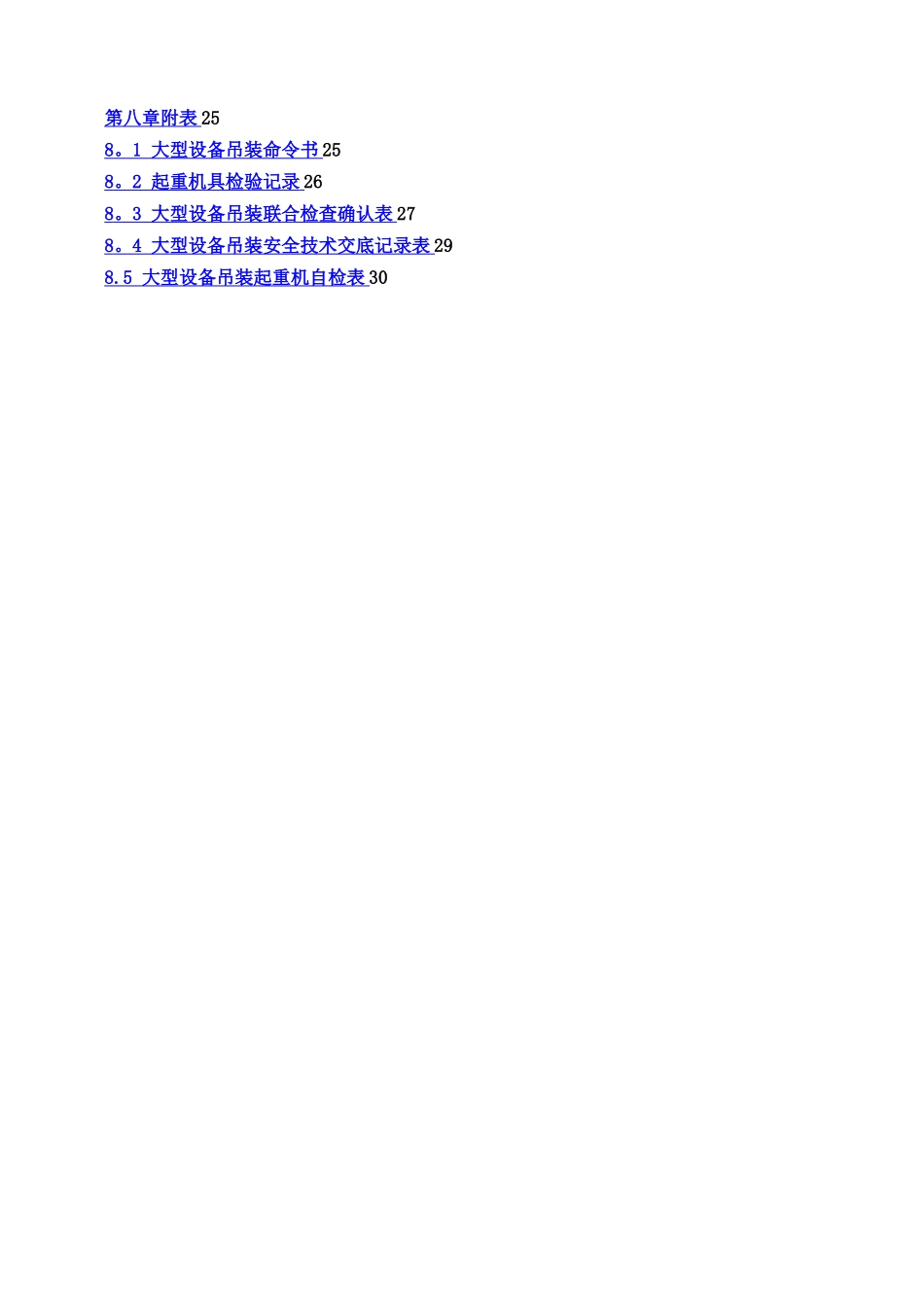

受控文件中国石化仪征化纤股纷有限公司技术改造项目氧化反应器尾气冷却器更换施工方案修改码:0 发放编号:印数：持有人:批准：审核：编制: 中国石化集团第五建设公司二零一零年十月二十日目录第一章工程概况 41.1 工程名称 41 。 2 建设性质 41 。 3 主要工程量 41 。 4 工程特点及措施 41 。 5 编制依据 4第二章施工总体部署 52 。 1 施工部署 52 。 2 吊装工艺流程 62 。 3 人力资源计划 72 。 4 主要施工机索具配置计划 7第三章吊装组织机构 83 。 1 吊装组织体系 83 。 2 组织体系说明 83 。 3 项目经理部各部门的责任 9第四章技术方案 104 。 1 吊装方案总体编制原则 104 。 2 吊装方案的平面布置优化 104 。 3 所用吊车性能表 114 。 4 吊装作业前检查确认工作 124.5 吊装工艺方案 124 。 5 。 1 。 旧设备拆除施工方案 124.5.2 。 新设备安装施工方案 16第五章质量保证体系 185 。 1 质量保证体系组织机构图 185 。 2 质量保证体系工作准则 18第六章 HSE 管理体系 206 。 1 HSE 方针 206 。 2 HSE 目标 206.3 吊装施工 HSE 管理体系 21第七章钢丝绳计算书 247.1 。 钢丝绳选用计算 24第八章附表 258 。 1 大型设备吊装命令书 258 。 2 起重机具检验记录 268 。 3 大型设备吊装联合检查确认表 278 。 4 大型设备吊装安全技术交底记录表 298.5 大型设备吊装起重机自检表 30第一章 工程概况1.1 工程名称中国石化仪征化纤股纷有限公司技术改造项目氧化反应器尾气冷却器更换1。2 建设性质建设工程-技术改造.1。3 主要工程量中国石化仪征化纤股纷有限公司技术改造项目氧化反应器尾气冷却器（E1-307）设备长12528mm，直径 2450mm,设备净重 30 吨,安装相对高度为 35 米。主要工作内容为旧设备的拆除及新设备的安装，由中国石化集团第五建设公司负责施工，设备规格具体见下表序号位号名称规格（mm)重量(t)备注1E1—307氧化反应器尾气冷却器（旧)φ2450＊12528(卧）302E1—307氧化反应器尾气冷却器（新）φ2450＊12528（卧）301。4 工程特点及措施1。5.1化仪征化纤股纷有限公司技术改造项目氧化反应器尾气冷却器（E1—307）更换施工场地狭小，周围障碍物多，吊车站位及吊装需要占用很大的场地对周围的环境影响较大.措施:加强大型吊车的协调、组织、计划管理和安全管理力度;制定详细的预留方案，做好必要...
