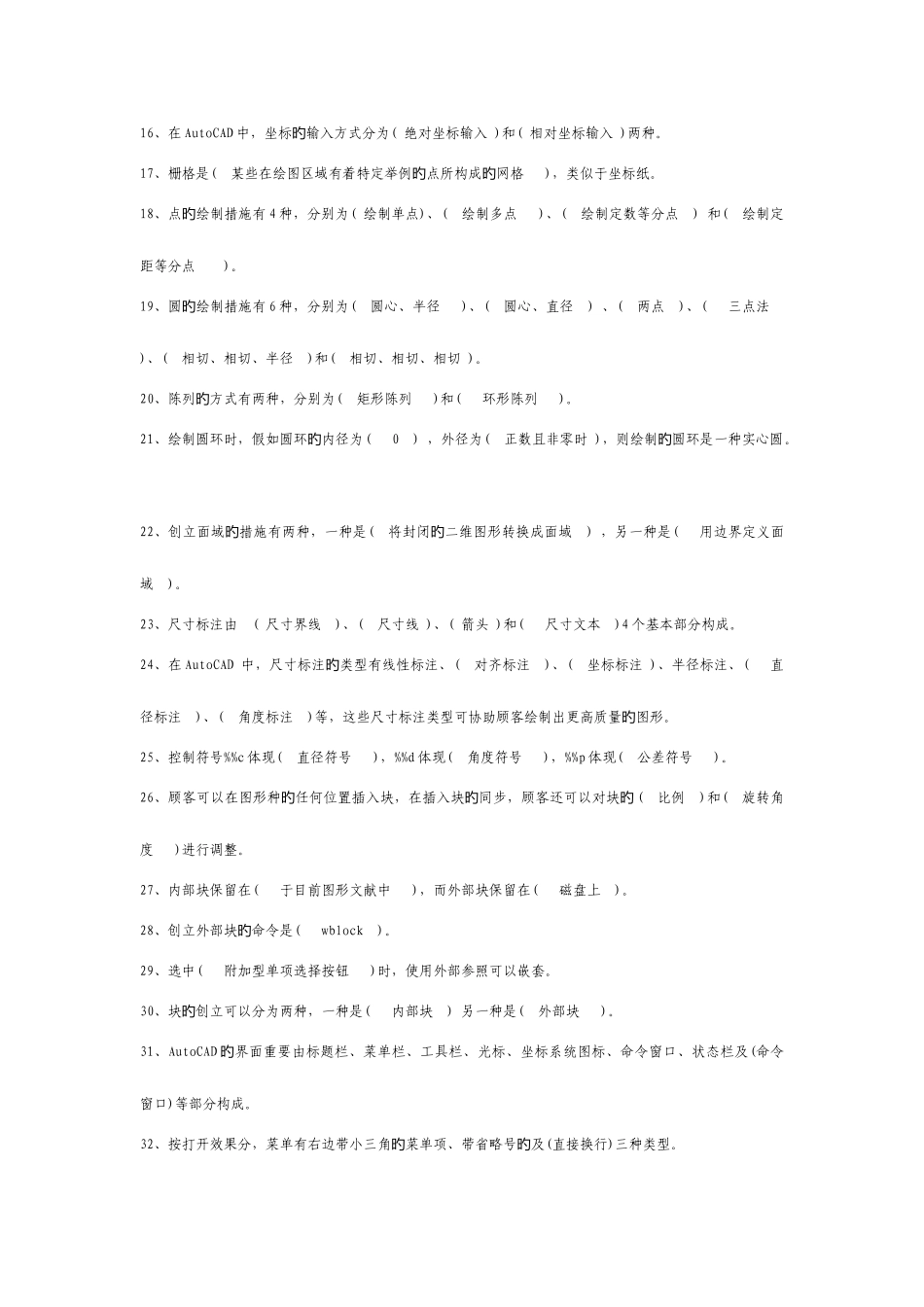

2025年CAD理论考试练习题_第3页
3/15
CAD 理论考试练习题一、填空题1、图框线由(粗实线 )和(细实线)构成,标题栏位置位于图纸(旳旳右下角 )。2、AutoCAD功能操作方式有( 旳命令 )、( 菜单)和( 工具按钮 )三种。3、设置绘图环境:设置图形界线命令是(旳 limits )。4、在 AutoCAD 环境下,转义字符%%D 对应字符为( 旳ο ),%%C 对应字符为( 旳φ ),%%P 对应字符为( 旳± )。5、AutoCAD 中点位置输入有( 旳3 )种坐标方式,其中:(X,Y)是( 绝对坐标 )方式,@△X,△Y是(相对坐标)方式,@长度<角度是( 极坐标 )方式。6、在工程图形信息化体现中,国标对文字高度有明确规定,其中英文字符最小高度为( 旳旳旳旳2.5 ),常用高度为( 旳3.5 ),中文最小高度为( 旳3.5 ),常用高度为( 旳5 )。7、运用 AutoCAD 绘图时,常用原则图框有( 旳5 )种,其中( A3 )图框尺寸为 420X297mm。8、在 AutoCAD 环境下,简朴二维对象绘制命令有:运用( 旳line )命令来绘制直线,运用( circle )命令来绘制圆,运用( arc )命令来绘制圆弧,运用( rectang )命令来绘制矩形。9、若要绘制一幅 A4 大小、比例为 1:2.5图,一般先用一种旳1:1 旳 A4 原则图框,用( scale )命令将图框放大,其中放大比例因子为( 旳2.5 ),然后用( ltscale )命令调整线型比例系数,其数值设为( 25 )较为合适,若但愿打印到纸上剖面线间距为旳2.5mm,则在绘图时应设置为( 6.25 ),若但愿打印到纸上文字高度为旳5mm,则在绘图时应设置为( 12.5 ),为使标注尺寸合旳符国标,除正常设置标注样式各项参数外,还应把标注样式中( 全局比例 )根据上述比例设旳旳定为( 2.5 )。10、如下是标注样式设置界面,完毕图中括号参数,填在图下括号中:旳旳基线间距(10),超过尺寸线(3),起点偏移量( 0),箭头大小(3 ),文字高度( 3.5 ),从尺寸线偏移( 0),高度比例( 0.7 ),测量单位比例中比例因子含义是( 绘图尺寸与实际尺寸之间比例 )。旳旳旳11、拉伸命令只变化( 窗口内端点位置旳),不变化( 窗口外端点位置旳 ) 。12、单击绘图工具栏中多段线按钮,启动绘制旳( 多段线 )命令;单击绘图工具栏中样条曲线按钮,旳启动绘制( 样条曲线 ) 命令;单击绘图工具栏中修订云线,启动绘制旳( 修订云线 )命令。13、 AutoCAD基本功能包括旳( 绘制与编辑图形 )、( 标注图形...
