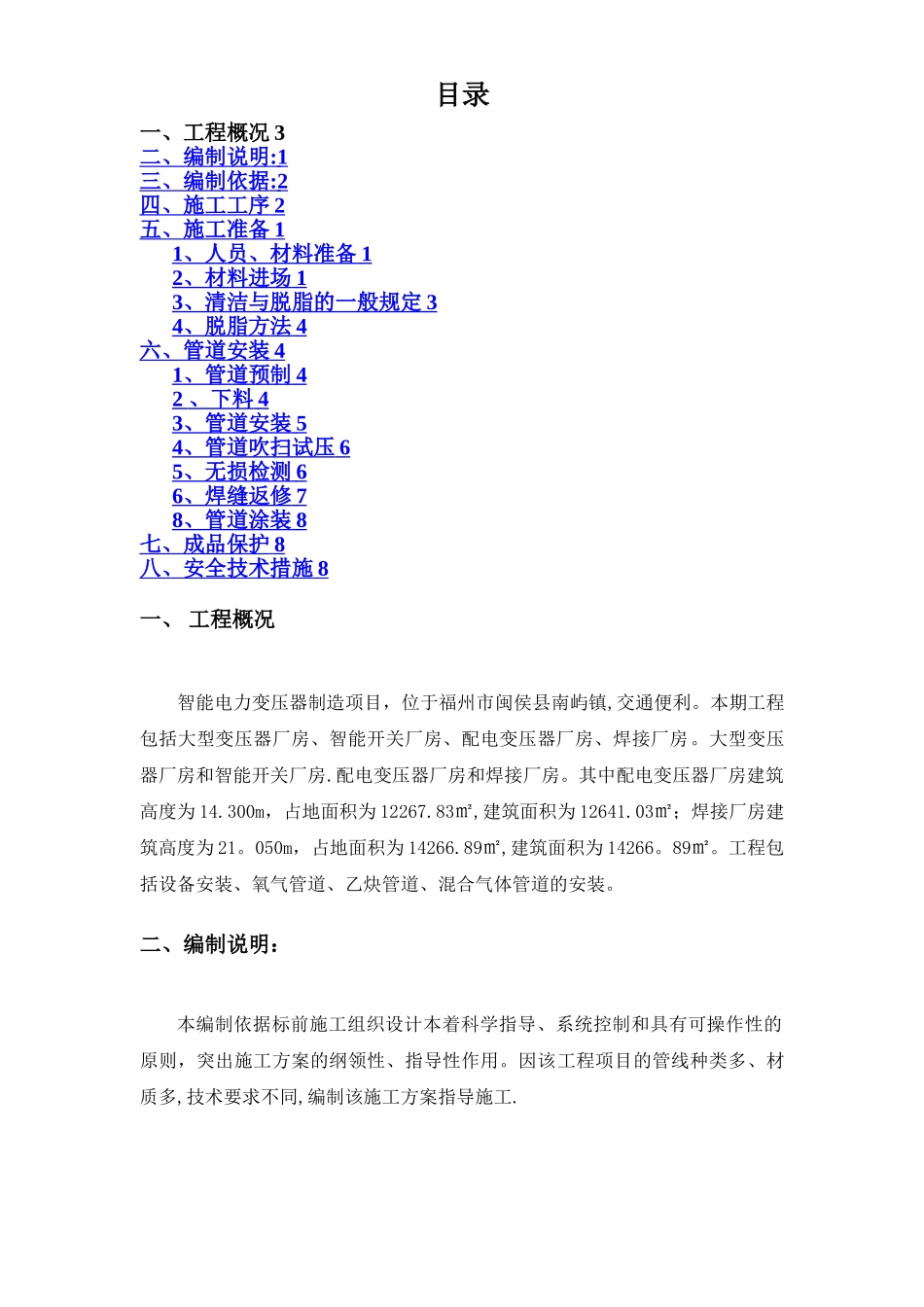

目录一、工程概况 3二、编制说明 : 1 三、编制依据 : 2 四、施工工序 2 五、施工准备 1 1 、人员、材料准备 1 2 、材料进场 1 3 、清洁与脱脂的一般规定 3 4 、脱脂方法 4 六、管道安装 4 1 、管道预制 4 2 、下料 4 3 、管道安装 5 4 、管道吹扫试压 6 5 、无损检测 6 6 、焊缝返修 7 8 、管道涂装 8 七、成品保护 8 八、安全技术措施 8 一、 工程概况智能电力变压器制造项目，位于福州市闽侯县南屿镇,交通便利。本期工程包括大型变压器厂房、智能开关厂房、配电变压器厂房、焊接厂房。大型变压器厂房和智能开关厂房.配电变压器厂房和焊接厂房。其中配电变压器厂房建筑高度为 14.300m，占地面积为 12267.83㎡,建筑面积为 12641.03㎡；焊接厂房建筑高度为 21。050m，占地面积为 14266.89㎡,建筑面积为 14266。89㎡。工程包括设备安装、氧气管道、乙炔管道、混合气体管道的安装。二、编制说明：本编制依据标前施工组织设计本着科学指导、系统控制和具有可操作性的原则，突出施工方案的纲领性、指导性作用。因该工程项目的管线种类多、材质多,技术要求不同,编制该施工方案指导施工.三、编制依据：1、《热力管道焊制管件及设计选用图》 94R4042、《现场设备、工业管道焊接工程施工及质量验收法律规范》GB50683—20243、《压力表安装图》01R4054、《温度仪表安装图》01R4065、《工业金属管道工程施工质量验收法律规范》GB50184-20246、《室内动力管道装置安装（热力管道）》01R4157、《管道与设备绝热》08R418-18、《室内管道支吊架》05R417—19、《管道穿墙、屋面防水套管》01R40910、《工业管道的基本识别色、识别符号和安全标识》GB7231-202411、《室内动力管道装置安装》01R41612、动力专业蓝图四、施工工序施工技术准备焊接工艺评定 法律规范及验评标准图纸会审方案编写 设计技术交底 管道预制焊接材料标识 材料检验阀门检验材料验收劳动力、工机具等资料配置预制场清理无损检验返修管支、吊架安装管支、吊架制作组对安装焊接无损检验返修管线检查及消缺 综合检查联动试车工程交接压力试验吹除冲洗 泄漏试验 酸洗钝化五 、 施 工 准 备1 、 人 员 、 材 料 准 备1.1 、 所 有 施 工 人 员 进 场 前 必 须 进 行 安 全 及 专 业 技术 培 训 和 施 工 安 全 及 技 术 交 底， 施 工 人 员 应 认 真学 习 本 方 案 ， ...
