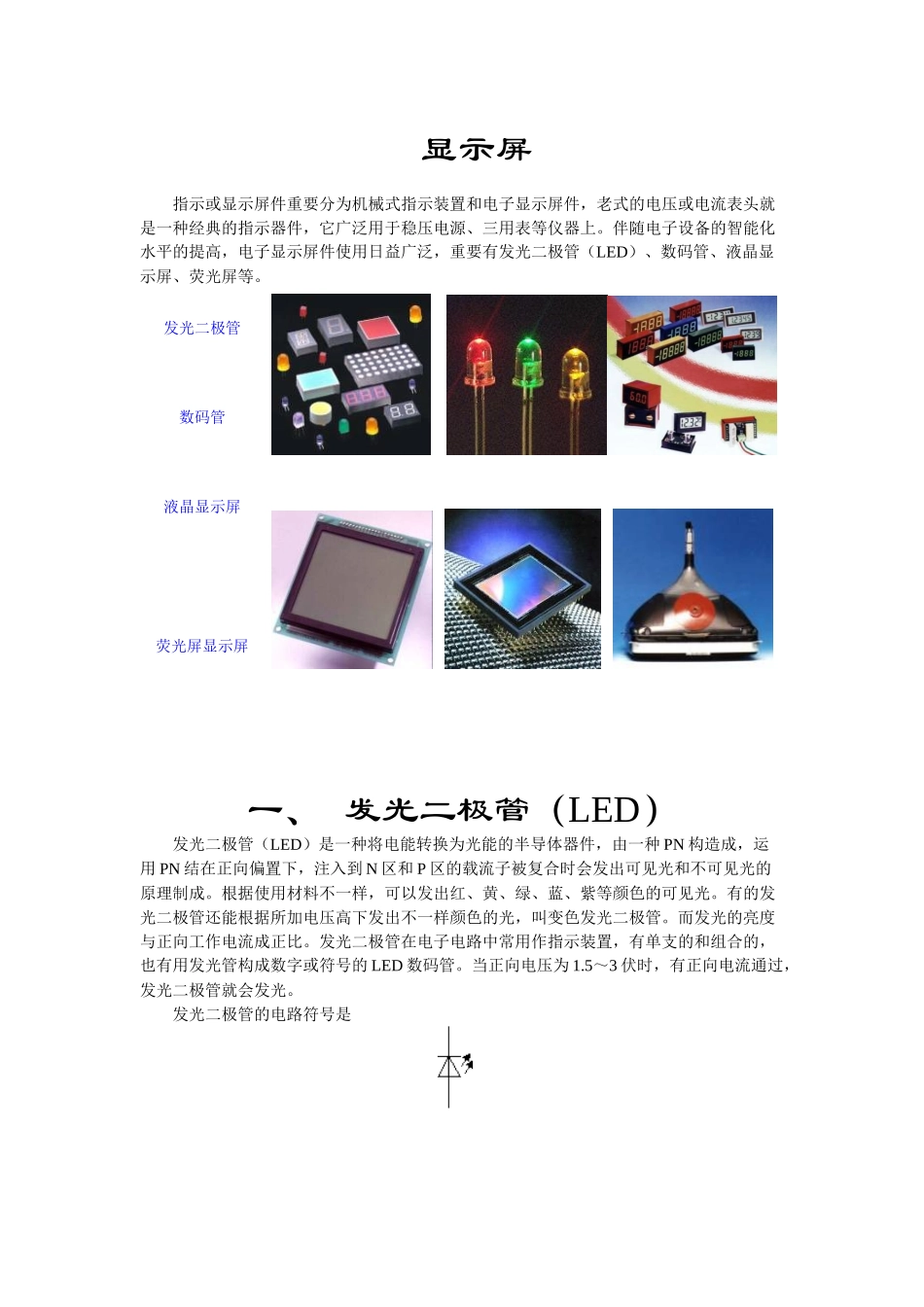

显示屏指示或显示屏件重要分为机械式指示装置和电子显示屏件，老式的电压或电流表头就是一种经典的指示器件，它广泛用于稳压电源、三用表等仪器上。伴随电子设备的智能化水平的提高，电子显示屏件使用日益广泛，重要有发光二极管（LED）、数码管、液晶显示屏、荧光屏等。发光二极管 数码管液晶显示屏荧光屏显示屏 一、 发光二极管（LED）发光二极管（LED）是一种将电能转换为光能的半导体器件，由一种 PN 构造成，运用 PN 结在正向偏置下，注入到 N 区和 P 区的载流子被复合时会发出可见光和不可见光的原理制成。根据使用材料不一样，可以发出红、黄、绿、蓝、紫等颜色的可见光。有的发光二极管还能根据所加电压高下发出不一样颜色的光，叫变色发光二极管。而发光的亮度与正向工作电流成正比。发光二极管在电子电路中常用作指示装置，有单支的和组合的，也有用发光管构成数字或符号的 LED 数码管。当正向电压为 1.5～3 伏时，有正向电流通过，发光二极管就会发光。发光二极管的电路符号是二、 数码管1、编译码原理在数字电路系统中，常常需要进行数字代码的处理。例如，电子仪器和计算机的键盘就是一种经典数字代码处理数字电路。数字代码处理包括编码和译码。从数字逻辑理论的角度看，编码和译码实际上就是两个互为逆运算的逻辑系统。用数字电路实现编码和译码逻辑的数字电路叫做编码器电路和译码器电路。编码器电路的功能是根据数字系统的需要，对指定信号进行对应的代码格式化，例如，对键盘按键进行编码，把需要传播的数据转换成对应的编码等。编码器按照约定的编码规则对输入数据进行编码，得到的输出是符合约定编码规则的编码。例如进行十进制-8421码编码。译码器电路的功能则根据系统需要，对不一样的代码进行编码方式转换。编码/译码器实际上可以被认为是一种数制转换逻辑电路，即译码器为 n Û 2n，其中 n为输入的编码数据，2n 为输出数据。而编码器与此相反，为 2nÛ n ，其中 2n 为输入数据，n 为输出的编码。对于编码器，有一种限制条件：设有 N 个输入，则输出数据 s 与 N 之间必须满足 2s³ N。2、数码显示原理数码显示屏按显示方式不一样，显示屏有多种，它们是字形重叠式显示屏、分段式显示屏、点阵式显示屏。分段式显示屏有八段显示和七段显示之分，七段显示屏各字段均由一种发光二极管构成，其示意图如图。 若 a=0，则 a 段发光；若 a=1，则 a 段不发光，余此类推，这种方式称为低电...
