2025年全套一级直齿圆柱齿轮减速器的设计说明书内嵌CAD图纸

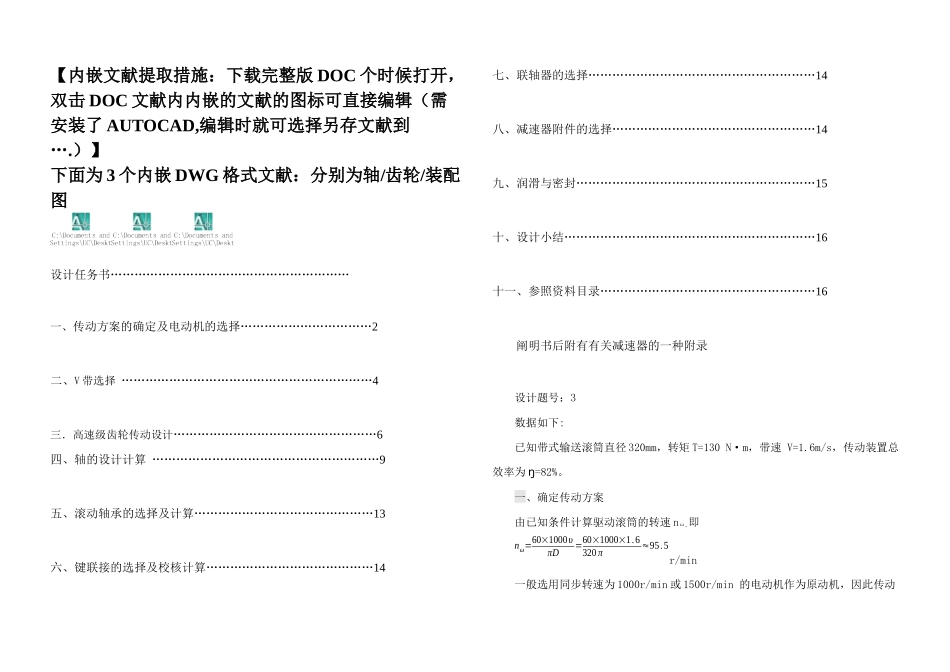

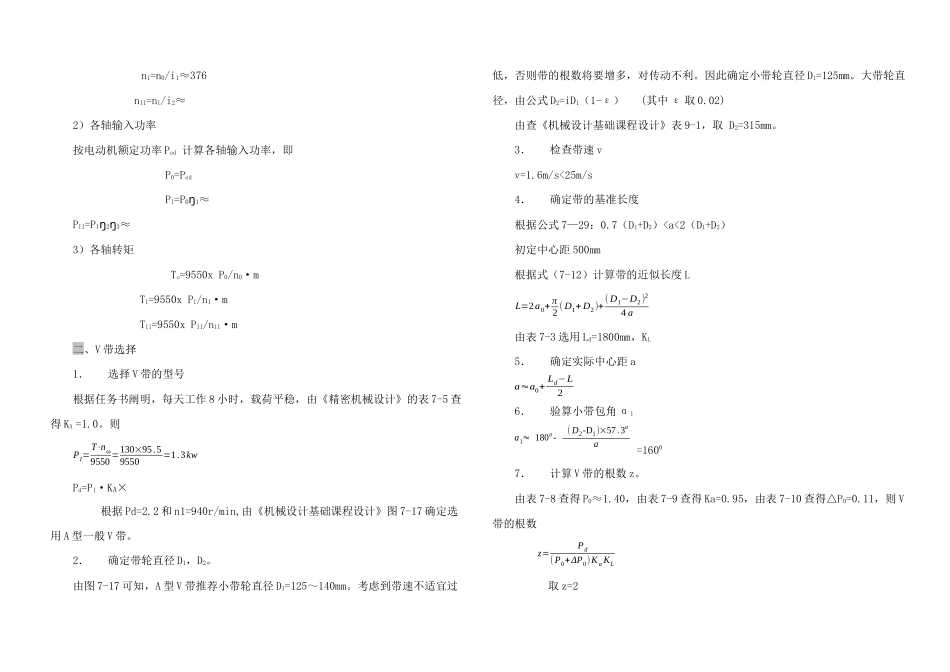

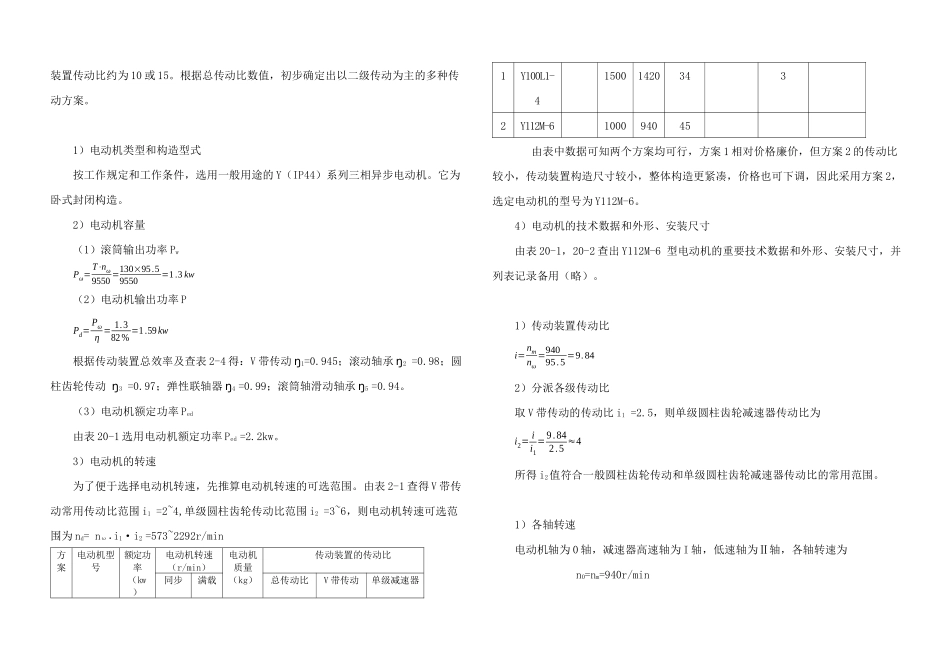

【内嵌文献提取措施：下载完整版 DOC 个时候打开，双击 DOC 文献内内嵌的文献的图标可直接编辑（需安装了 AUTOCAD,编辑时就可选择另存文献到….）】下面为 3 个内嵌 DWG 格式文献：分别为轴/齿轮/装配图设计任务书……………………………………………………一、传动方案的确定及电动机的选择……………………………2二、V 带选择 ………………………………………………………4三．高速级齿轮传动设计……………………………………………6四、轴的设计计算 …………………………………………………9五、滚动轴承的选择及计算………………………………………13六、键联接的选择及校核计算……………………………………14七、联轴器的选择…………………………………………………14八、减速器附件的选择……………………………………………14九、润滑与密封……………………………………………………15十、设计小结………………………………………………………16十一、参照资料目录………………………………………………16阐明书后附有有关减速器的一种附录设计题号：3数据如下:已知带式输送滚筒直径 320mm，转矩 T=130 N·m，带速 V=1.6m/s，传动装置总效率为 ŋ=82%。一、确定传动方案由已知条件计算驱动滚筒的转速 nω,即nω=60×1000υπD=60×1000×1.6320 π≈95.5r/min一般选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机，因此传动装置传动比约为 10 或 15。根据总传动比数值，初步确定出以二级传动为主的多种传动方案。1）电动机类型和构造型式按工作规定和工作条件，选用一般用途的 Y（IP44）系列三相异步电动机。它为卧式封闭构造。2）电动机容量（1）滚筒输出功率 PwPω=T⋅nω9550 =130×95.59550=1.3 kw（2）电动机输出功率 P Pd=Pωη = 1.382% =1.59kw根据传动装置总效率及查表 2-4 得：V 带传动 ŋ1=0.945；滚动轴承 ŋ2 =0.98；圆柱齿轮传动 ŋ3 =0.97；弹性联轴器 ŋ4 =0.99；滚筒轴滑动轴承 ŋ5 =0.94。（3）电动机额定功率 Ped由表 20-1 选用电动机额定功率 Ped =2.2kw。3）电动机的转速为了便于选择电动机转速，先推算电动机转速的可选范围。由表 2-1 查得 V 带传动常用传动比范围 i1 =2~4,单级圆柱齿轮传动比范围 i2 =3~6，则电动机转速可选范围为 nd= nω·i1·i2 =573~2292r/min方案电动机型号额定功率（kw）电动机转速（r/min）电动机质量（kg...
