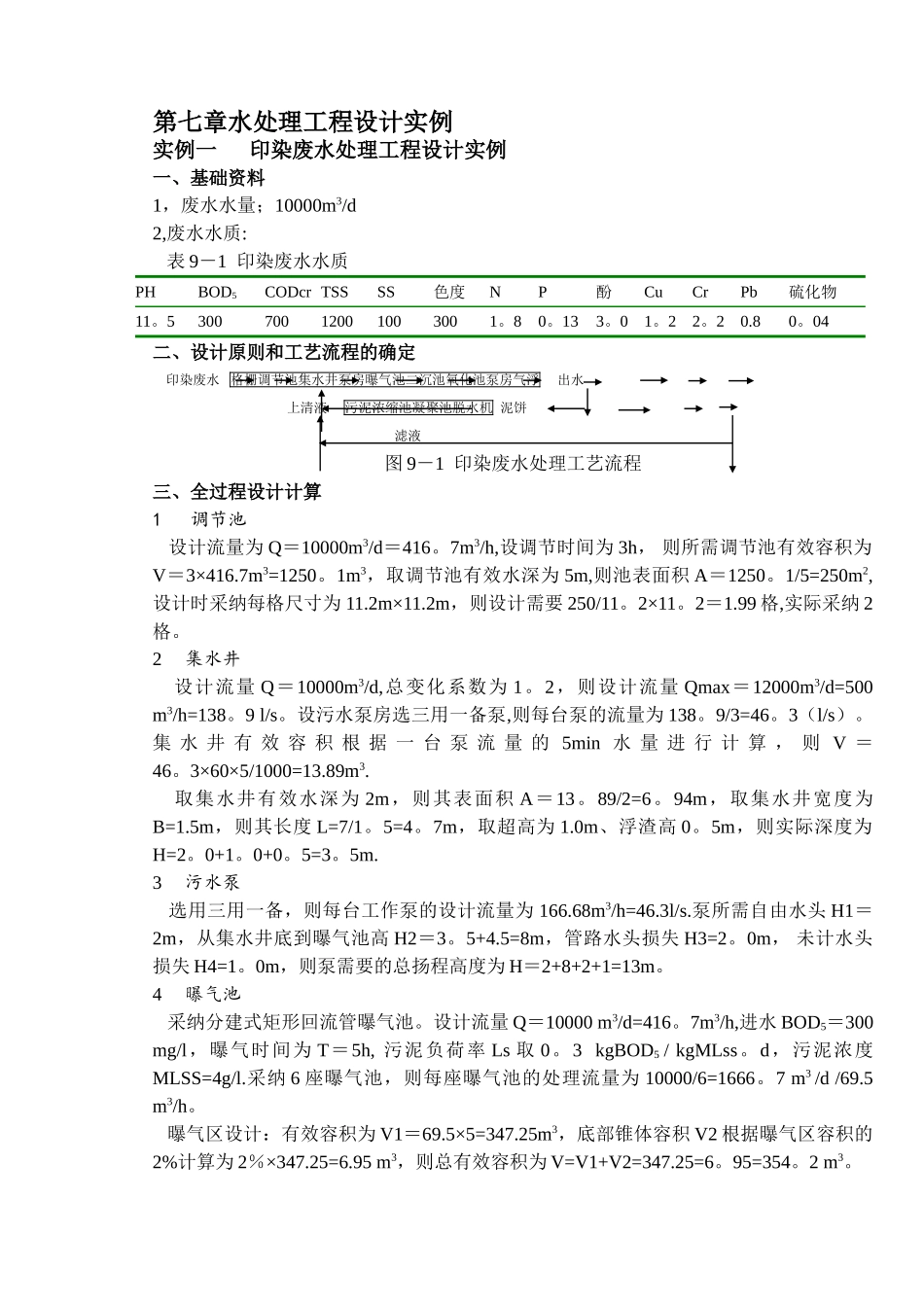

第七章水处理工程设计实例实例一 印染废水处理工程设计实例一、基础资料1，废水水量；10000m3/d2,废水水质: 表 9－1 印染废水水质PHBOD5CODcr TSSSS色度NP酚CuCrPb硫化物11。530070012001003001。80。133。01。22。20.80。04二、设计原则和工艺流程的确定 印染废水 格栅调节池集水井泵房曝气池二沉池氧化池泵房气浮 出水 上清液 污泥浓缩池凝聚池脱水机 泥饼 滤液图 9－1 印染废水处理工艺流程三、全过程设计计算1 调节池 设计流量为 Q＝10000m3/d＝416。7m3/h,设调节时间为 3h， 则所需调节池有效容积为 V＝3×416.7m3=1250。1m3，取调节池有效水深为 5m,则池表面积 A＝1250。1/5=250m2,设计时采纳每格尺寸为 11.2m×11.2m，则设计需要 250/11。2×11。2＝1.99 格,实际采纳 2格。2集水井 设计流量 Q＝10000m3/d,总变化系数为 1。2，则设计流量 Qmax＝12000m3/d=500 m3/h=138。9 l/s。设污水泵房选三用一备泵,则每台泵的流量为 138。9/3=46。3（l/s）。集 水 井 有 效 容 积 根 据 一 台 泵 流 量 的 5min 水 量 进 行 计 算 ， 则 V ＝46。3×60×5/1000=13.89m3. 取集水井有效水深为 2m，则其表面积 A＝13。89/2=6。94m，取集水井宽度为B=1.5m，则其长度 L=7/1。5=4。7m，取超高为 1.0m、浮渣高 0。5m，则实际深度为H=2。0+1。0+0。5=3。5m.3污水泵 选用三用一备，则每台工作泵的设计流量为 166.68m3/h=46.3l/s.泵所需自由水头 H1＝2m，从集水井底到曝气池高 H2＝3。5+4.5=8m，管路水头损失 H3=2。0m， 未计水头损失 H4=1。0m，则泵需要的总扬程高度为 H＝2+8+2+1=13m。4曝气池 采纳分建式矩形回流管曝气池。设计流量 Q＝10000 m3/d=416。7m3/h,进水 BOD5＝300 mg/l，曝气时间为 T＝5h, 污泥负荷率 Ls 取 0。3 kgBOD5 / kgMLss。d，污泥浓度MLSS=4g/l.采纳 6 座曝气池，则每座曝气池的处理流量为 10000/6=1666。7 m3 /d /69.5 m3/h。 曝气区设计：有效容积为 V1＝69.5×5=347.25m3，底部锥体容积 V2 根据曝气区容积的2%计算为 2％×347.25=6.95 m3，则总有效容积为 V=V1+V2=347.25=6。95=354。2 m3。 取曝气池有效水深 H1＝4。5m，则每池表面积为 F1=V/H1=354.2/4.5=78.17m2。采纳正方形池型,尺寸为 9m×9m＝81 m2。实际曝气时间为 T=9×9×4。5/69.45=5。25 h。去曝气池超高 H2 为 1。2 m，则池总高度为 H＝4.5+1.2m=5.7 m...
