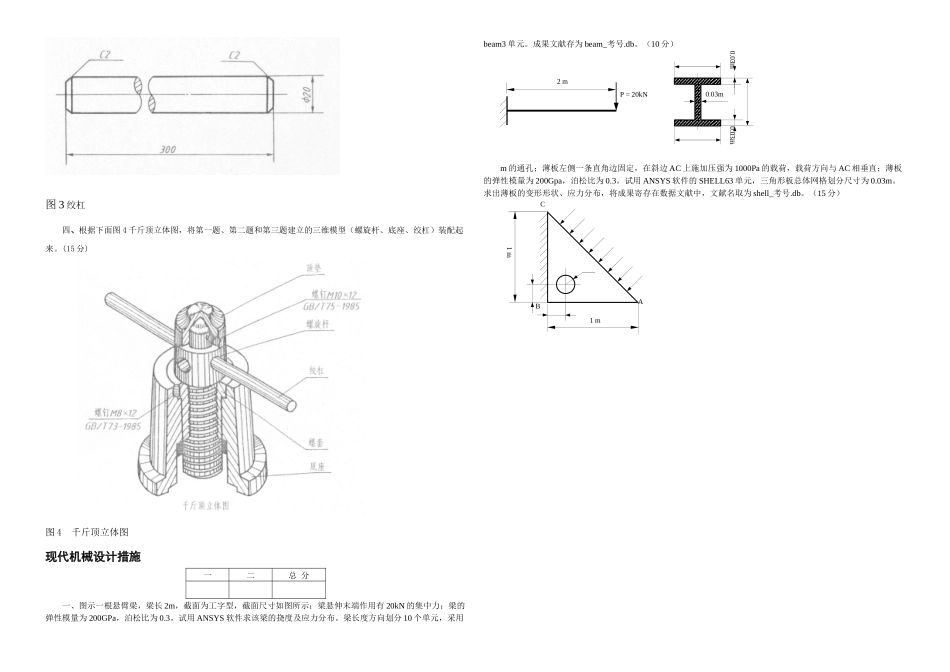

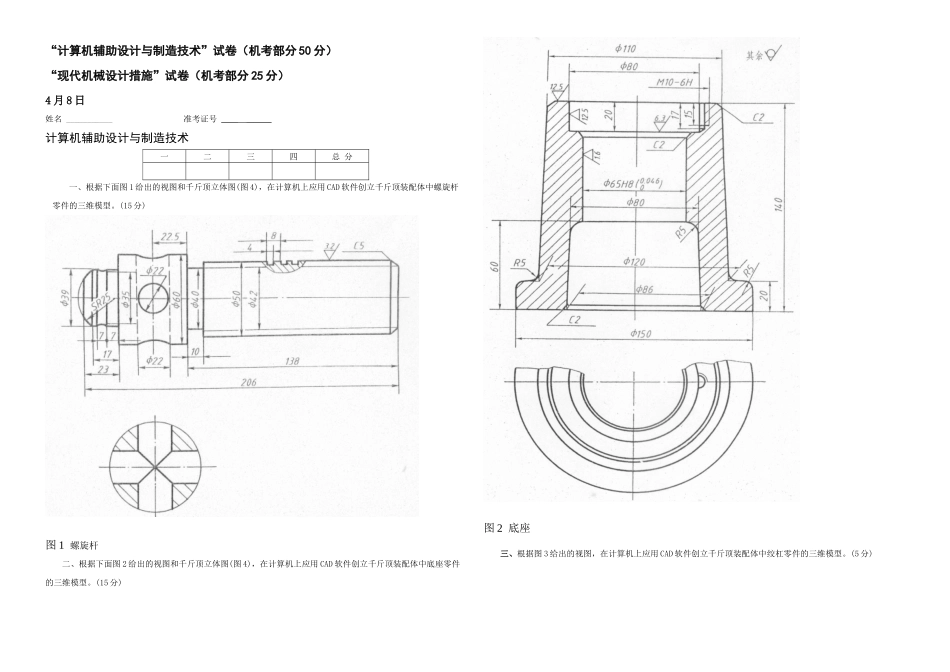

“计算机辅助设计与制造技术”试卷（机考部分 50 分）“现代机械设计措施”试卷（机考部分 25 分）4 月 8 日姓名 ___________ 准考证号 ____ ______计算机辅助设计与制造技术一二三四总 分一、根据下面图 1 给出的视图和千斤顶立体图(图 4)，在计算机上应用 CAD 软件创立千斤顶装配体中螺旋杆零件的三维模型。(15 分)图 1 螺旋杆二、根据下面图 2 给出的视图和千斤顶立体图(图 4)，在计算机上应用 CAD 软件创立千斤顶装配体中底座零件的三维模型。(15 分)图 2 底座三、根据图 3 给出的视图，在计算机上应用 CAD 软件创立千斤顶装配体中绞杠零件的三维模型。(5 分)P = 20kN2 m0.03m0.03m0.03mABC1 m1 m图 3 绞杠四、根据下面图 4 千斤顶立体图，将第一题、第二题和第三题建立的三维模型（螺旋杆、底座、绞杠）装配起来。(15 分)图 4 千斤顶立体图现代机械设计措施一二总 分一、图示一根悬臂梁，梁长 2m，截面为工字型，截面尺寸如图所示；梁悬伸末端作用有 20kN 的集中力；梁的弹性模量为 200GPa，泊松比为 0.3。试用 ANSYS 软件求该梁的挠度及应力分布。梁长度方向划分 10 个单元，采用beam3 单元。成果文献存为 beam_考号.db。（10 分）m 的通孔；薄板左侧一条直角边固定，在斜边 AC 上施加压强为 1000Pa 的载荷，载荷方向与 AC 相垂直；薄板的弹性模量为 200Gpa，泊松比为 0.3。试用 ANSYS 软件的 SHELL63 单元，三角形板总体网格划分尺寸为 0.03m。求出薄板的变形形状、应力分布，将成果寄存在数据文献中，文献名取为 shell_考号.db。（15 分）
