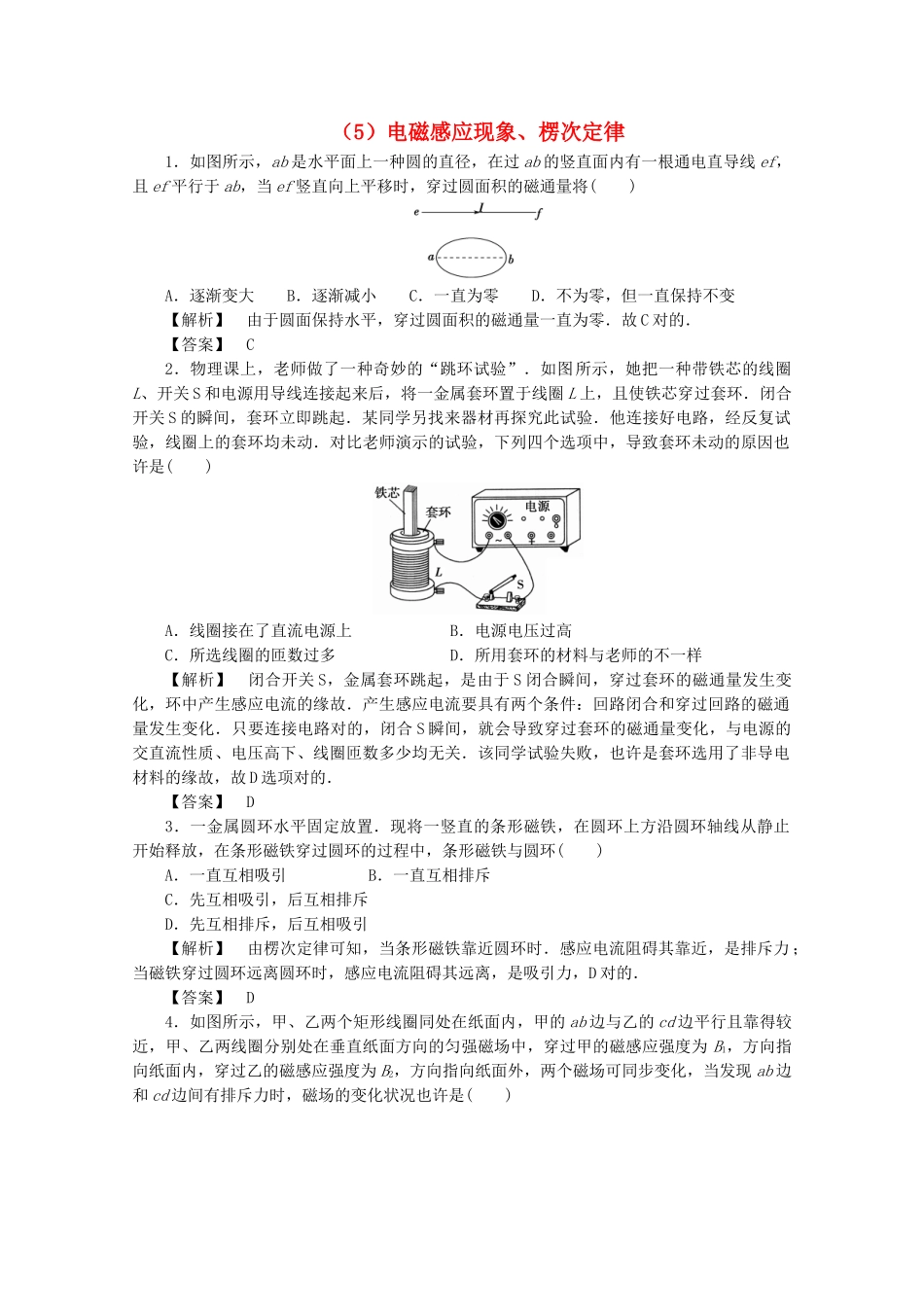

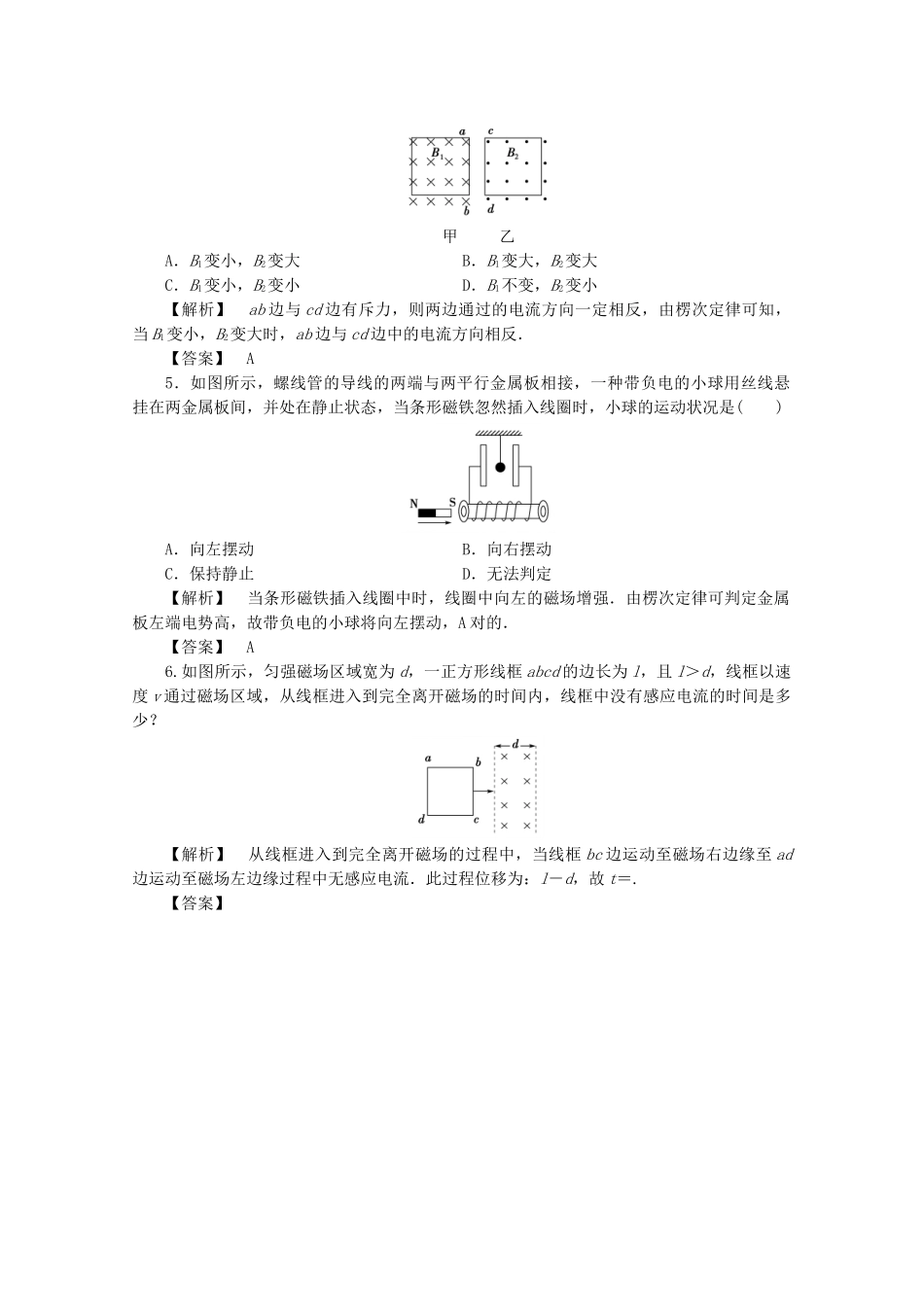

（5）电磁感应现象、楞次定律1．如图所示，ab 是水平面上一种圆的直径，在过 ab 的竖直面内有一根通电直导线 ef，且 ef 平行于 ab，当 ef 竖直向上平移时，穿过圆面积的磁通量将( )A．逐渐变大 B．逐渐减小 C．一直为零 D．不为零，但一直保持不变【解析】 由于圆面保持水平，穿过圆面积的磁通量一直为零．故 C 对的．【答案】 C2．物理课上，老师做了一种奇妙的“跳环试验”．如图所示，她把一种带铁芯的线圈L、开关 S 和电源用导线连接起来后，将一金属套环置于线圈 L 上，且使铁芯穿过套环．闭合开关 S 的瞬间，套环立即跳起．某同学另找来器材再探究此试验．他连接好电路，经反复试验，线圈上的套环均未动．对比老师演示的试验，下列四个选项中，导致套环未动的原因也许是( )A．线圈接在了直流电源上 B．电源电压过高C．所选线圈的匝数过多 D．所用套环的材料与老师的不一样【解析】 闭合开关 S，金属套环跳起，是由于 S 闭合瞬间，穿过套环的磁通量发生变化，环中产生感应电流的缘故．产生感应电流要具有两个条件：回路闭合和穿过回路的磁通量发生变化．只要连接电路对的，闭合 S 瞬间，就会导致穿过套环的磁通量变化，与电源的交直流性质、电压高下、线圈匝数多少均无关．该同学试验失败，也许是套环选用了非导电材料的缘故，故 D 选项对的．【答案】 D3．一金属圆环水平固定放置．现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A．一直互相吸引 B．一直互相排斥C．先互相吸引，后互相排斥D．先互相排斥，后互相吸引【解析】 由楞次定律可知，当条形磁铁靠近圆环时．感应电流阻碍其靠近，是排斥力 ；当磁铁穿过圆环远离圆环时，感应电流阻碍其远离，是吸引力，D 对的．【答案】 D4．如图所示，甲、乙两个矩形线圈同处在纸面内，甲的 ab 边与乙的 cd 边平行且靠得较近，甲、乙两线圈分别处在垂直纸面方向的匀强磁场中，穿过甲的磁感应强度为 B1，方向指向纸面内，穿过乙的磁感应强度为 B2，方向指向纸面外，两个磁场可同步变化，当发现 ab 边和 cd 边间有排斥力时，磁场的变化状况也许是( )甲 乙A．B1变小，B2变大 B．B1变大，B2变大C．B1变小，B2变小 D．B1不变，B2变小【解析】 ab 边与 cd 边有斥力，则两边通过的电流方向一定相反，由楞次定律可知，当 B1变小，B2变大时，ab 边与 cd 边中的电流方向相反．【...
