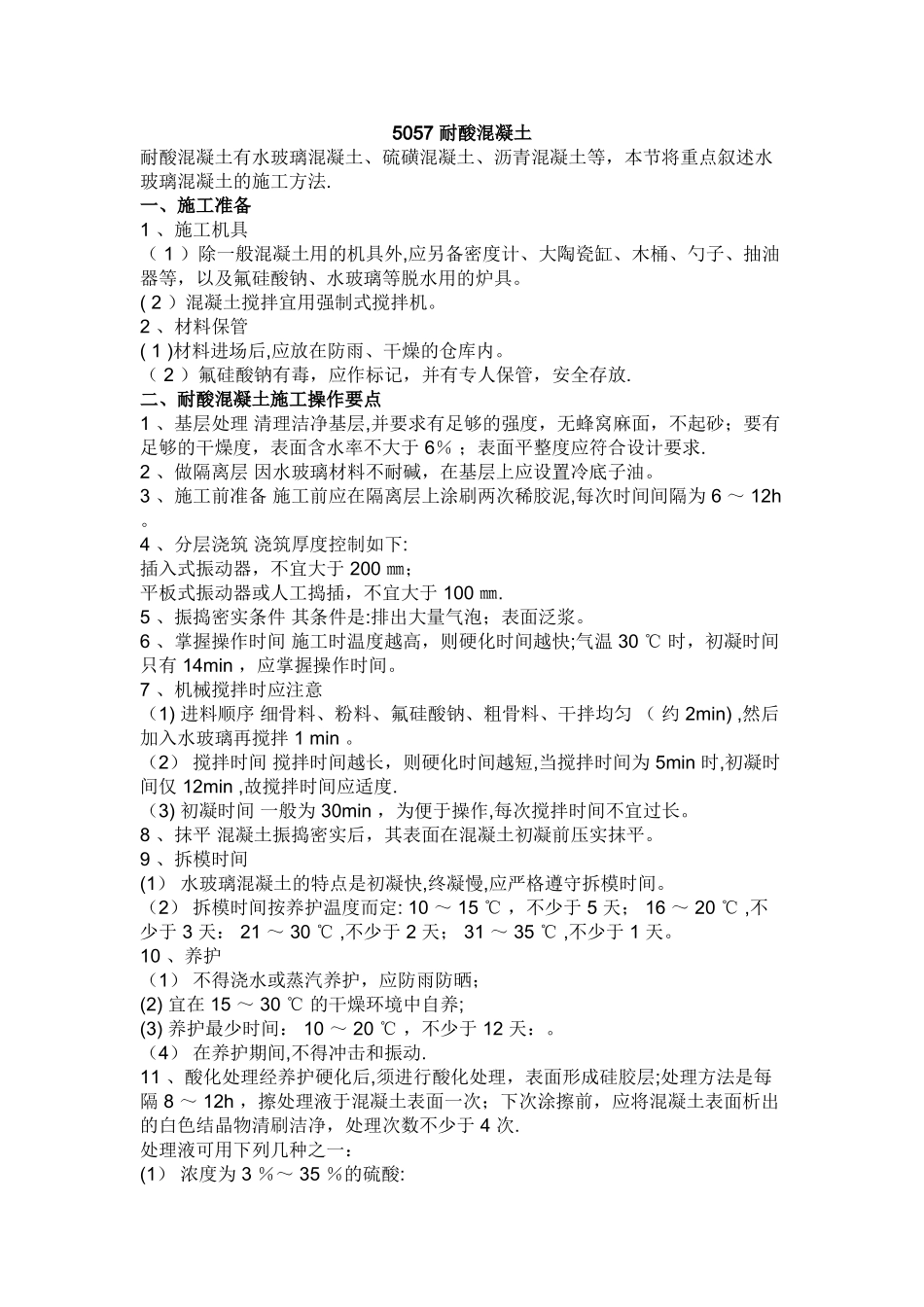

5057 耐酸混凝土 耐酸混凝土有水玻璃混凝土、硫磺混凝土、沥青混凝土等，本节将重点叙述水玻璃混凝土的施工方法.一、施工准备 1 、施工机具（ 1 ）除一般混凝土用的机具外,应另备密度计、大陶瓷缸、木桶、勺子、抽油器等，以及氟硅酸钠、水玻璃等脱水用的炉具。( 2 ）混凝土搅拌宜用强制式搅拌机。2 、材料保管( 1 )材料进场后,应放在防雨、干燥的仓库内。（ 2 ）氟硅酸钠有毒，应作标记，并有专人保管，安全存放.二、耐酸混凝土施工操作要点 1 、基层处理 清理洁净基层,并要求有足够的强度，无蜂窝麻面，不起砂；要有足够的干燥度，表面含水率不大于 6％ ；表面平整度应符合设计要求.2 、做隔离层 因水玻璃材料不耐碱，在基层上应设置冷底子油。3 、施工前准备 施工前应在隔离层上涂刷两次稀胶泥,每次时间间隔为 6 ～ 12h 。4 、分层浇筑 浇筑厚度控制如下:插入式振动器，不宜大于 200 ㎜；平板式振动器或人工捣插，不宜大于 100 ㎜.5 、振捣密实条件 其条件是:排出大量气泡；表面泛浆。6 、掌握操作时间 施工时温度越高，则硬化时间越快;气温 30 ℃ 时，初凝时间只有 14min ，应掌握操作时间。7 、机械搅拌时应注意（1) 进料顺序 细骨料、粉料、氟硅酸钠、粗骨料、干拌均匀 （ 约 2min) ,然后加入水玻璃再搅拌 1 min 。（2） 搅拌时间 搅拌时间越长，则硬化时间越短,当搅拌时间为 5min 时,初凝时间仅 12min ,故搅拌时间应适度.（3) 初凝时间 一般为 30min ，为便于操作,每次搅拌时间不宜过长。8 、抹平 混凝土振捣密实后，其表面在混凝土初凝前压实抹平。9 、拆模时间(1） 水玻璃混凝土的特点是初凝快,终凝慢,应严格遵守拆模时间。（2） 拆模时间按养护温度而定: 10 ～ 15 ℃ ，不少于 5 天； 16 ～ 20 ℃ ,不少于 3 天： 21 ～ 30 ℃ ,不少于 2 天； 31 ～ 35 ℃ ,不少于 1 天。10 、养护（1） 不得浇水或蒸汽养护，应防雨防晒；(2) 宜在 15 ～ 30 ℃ 的干燥环境中自养;(3) 养护最少时间： 10 ～ 20 ℃ ，不少于 12 天：。（4） 在养护期间,不得冲击和振动.11 、酸化处理经养护硬化后,须进行酸化处理，表面形成硅胶层;处理方法是每隔 8 ～ 12h ，擦处理液于混凝土表面一次；下次涂擦前，应将混凝土表面析出的白色结晶物清刷洁净，处理次数不少于 4 次.处理液可用下列几种之一：(1） 浓度为 3 ％～ 35 ％的硫酸:（...
