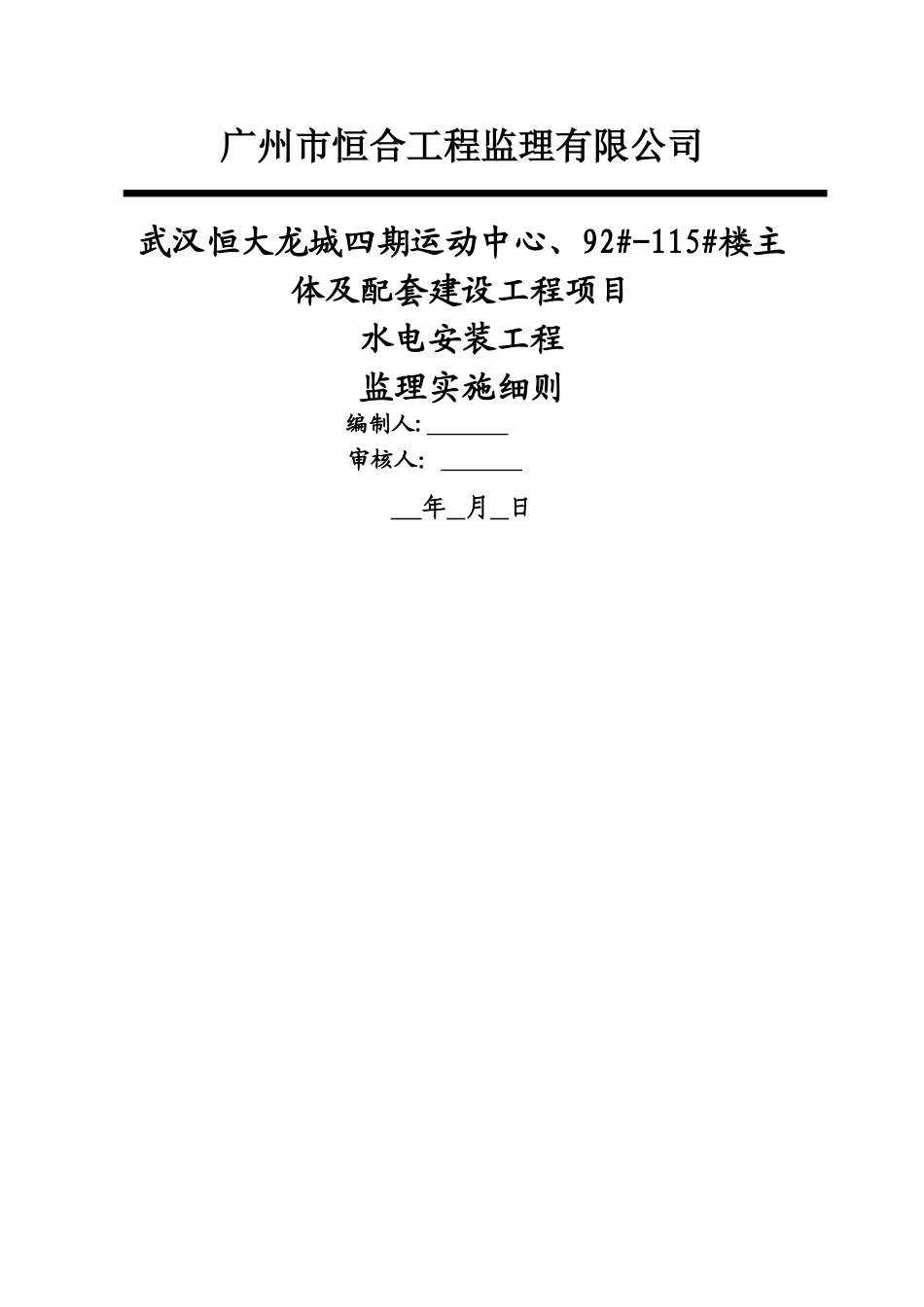

广州市恒合工程监理有限公司武汉恒大龙城四期运动中心、92#-115#楼主体及配套建设工程项目水电安装工程监理实施细则编制人: 审核人： 年 月 日目 录1 给排水工程--------------------------------------------------------------1 1 。 1 给排水工程概况 ----------------------------------------------------- 1 1.2 给排水工程监理工作要点 ---------------------------------------------- 2 1.3 给排水工程监理工作的方法及措施 -------------------------------------- 7 2 电气安装工程 ----------------------------------------------------------- 11 2.1 电气安装工程概况 --------------------------------------------------- 11 2.2 电气安装工程监理工作要点 ------------------------------------------- 11 2.3 电气安装工程监理工作方法及措施 ------------------------------------- 22 1 给排水及采暖工程1。1 给排水工程概况1、系统概况： 给水系统：生活给水竖向分为三个区,地下室至二层为 1 区由市政直接供水；3—9层由低区加压泵组供水；10-12 层为加压中区,由中区变频加压泵供水。 消防系统：室外消防栓数量、位置按法律规范布置。采纳低压消防给水系统，恒大龙城四期项目由市政路引入两路 DN200 给水管，供小区生活和消防用水。室外消火栓沿建筑物均匀布置.消火栓距建筑外墙不宜小于 5。0 米，并不大于 40 米;距路边不宜小于 0.5 米. 室内消防栓给水系统：本工程采纳临时高压系统。只有低区一个区，共用一组消防泵，低区减压后供水.地下室-12 层为低区，消防泵房设于地下室一层，设置 252 立方消防水池及一组消防栓给水加压泵。在 109＃楼屋顶水箱间设有消防水箱,有效容积为 18 立方米，并设置增压稳压装置。保证灭火初期消防用水。满足小区最高处消防栓0。07Mpa 的静水压力.消防栓的充实水柱不小于 13 米. 排水系统：排水体制采纳污、废水合流制,雨水与污水分流制。污水经化粪池处理后排入市政污水管网，营业厨房废水经隔油池处理后排入市政污水管网，其他生活废水直接排入市政污水管网.地面及以上污废水为重力流排水,地下室污废水经潜污泵等设备提升至室外污水管网。2、管材： 生活给水管：室内加压给水管埋地部分采纳衬塑钢管，DN＜100 时丝扣连接，DN＞100 时法兰连接,法兰不得直接埋设于土壤中，应加设热塑套。室内给水主、干管采纳衬塑钢管，D...
