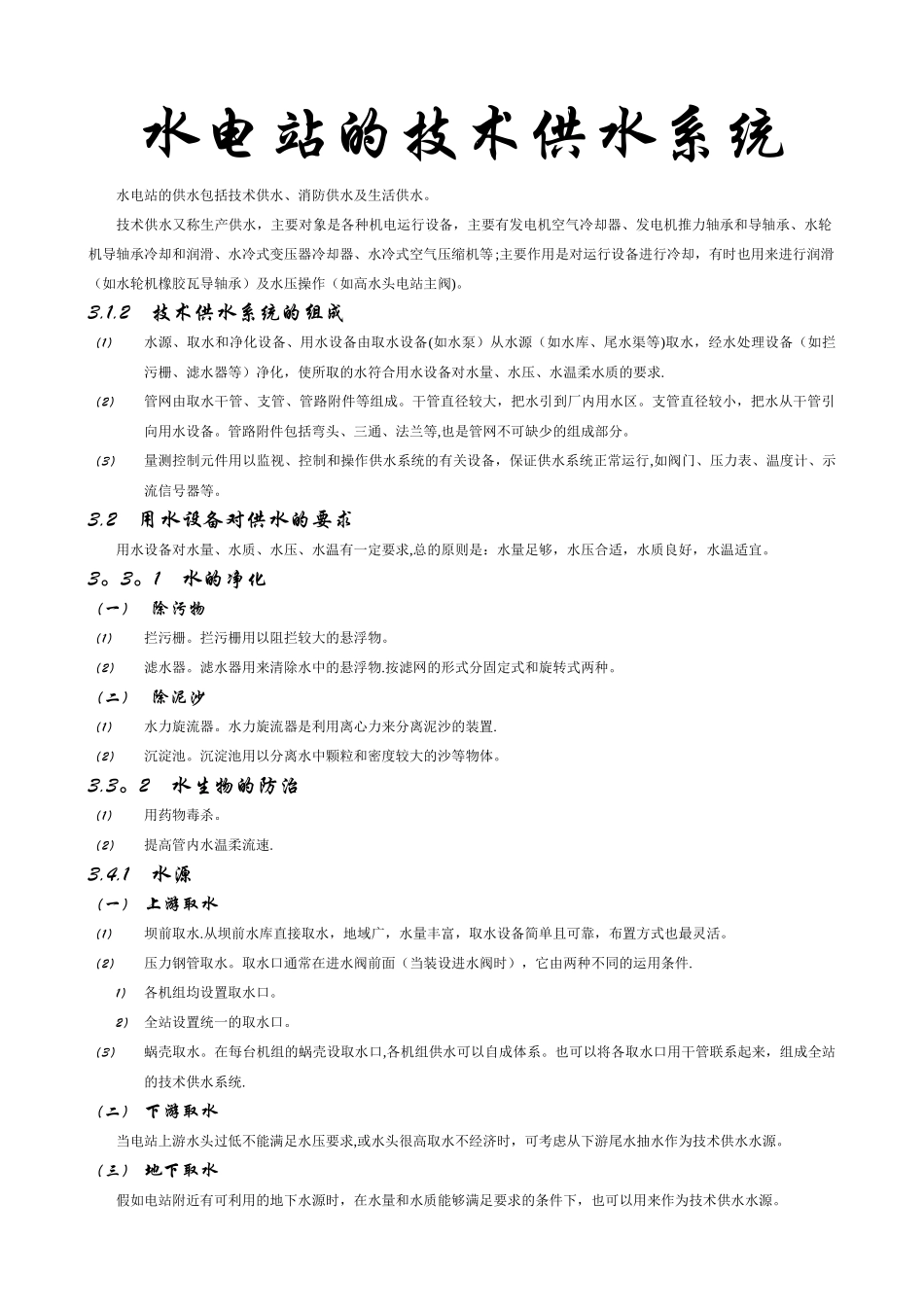

水电站的技术供水系统

水电站的技术供水系统水电站的供水包括技术供水、消防供水及生活供水。技术供水又称生产供水，主要对象是各种机电运行设备，主要有发电机空气冷却器、发电机推力轴承和导轴承、水轮机导轴承冷却和润滑、水冷式变压器冷却器、水冷式空气压缩机等;主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站主阀)。3.1.2 技术供水系统的组成（1）水源、取水和净化设备、用水设备由取水设备(如水泵）从水源（如水库、尾水渠等)取水，经水处理设备（如拦污栅、滤水器等）净化，使所取的水符合用水设备对水量、水压、水温柔水质的要求.（2）管网由取水干管、支管、管路附件等组成。干管直径较大，把水引到厂内用水区。支管直径较小，把水从干管引向用水设备。管路附件包括弯头、三通、法兰等,也是管网不可缺少的组成部分。（3）量测控制元件用以监视、控制和操作供水系统的有关设备，保证供水系统正常运行,如阀门、压力表、温度计、示流信号器等。3.2 用水设备对供水的要求用水设备对水量、水质、水压、水温有一定要求,总的原则是：水量足够，水压合适，水质良好，水温适宜。3。3。1 水的净化（一） 除污物（1）拦污栅。拦污栅用以阻拦较大的悬浮物。（2）滤水器。滤水器用来清除水中的悬浮物.按滤网的形式分固定式和旋转式两种。（二） 除泥沙（1）水力旋流器。水力旋流器是利用离心力来分离泥沙的装置.（2）沉淀池。沉淀池用以分离水中颗粒和密度较大的沙等物体。3.3。2 水生物的防治（1）用药物毒杀。（2）提高管内水温柔流速.3.4.1 水源（一） 上游取水（1）坝前取水.从坝前水库直接取水，地域广，水量丰富，取水设备简单且可靠，布置方式也最灵活。（2）压力钢管取水。取水口通常在进水阀前面（当装设进水阀时），它由两种不同的运用条件.1） 各机组均设置取水口。2） 全站设置统一的取水口。（3）蜗壳取水。在每台机组的蜗壳设取水口,各机组供水可以自成体系。也可以将各取水口用干管联系起来，组成全站的技术供水系统.（二） 下游取水当电站上游水头过低不能满足水压要求,或水头很高取水不经济时，可考虑从下游尾水抽水作为技术供水水源。（三） 地下取水假如电站附近有可利用的地下水源时，在水量和水质能够满足要求的条件下，也可以用来作为技术供水水源。3.4.2 供水方式通常，供水方式按水电站水头、水源类型、机组容量等条件确定。（一） 自流供水水头在 15~80m 的电站（小型水电站...
