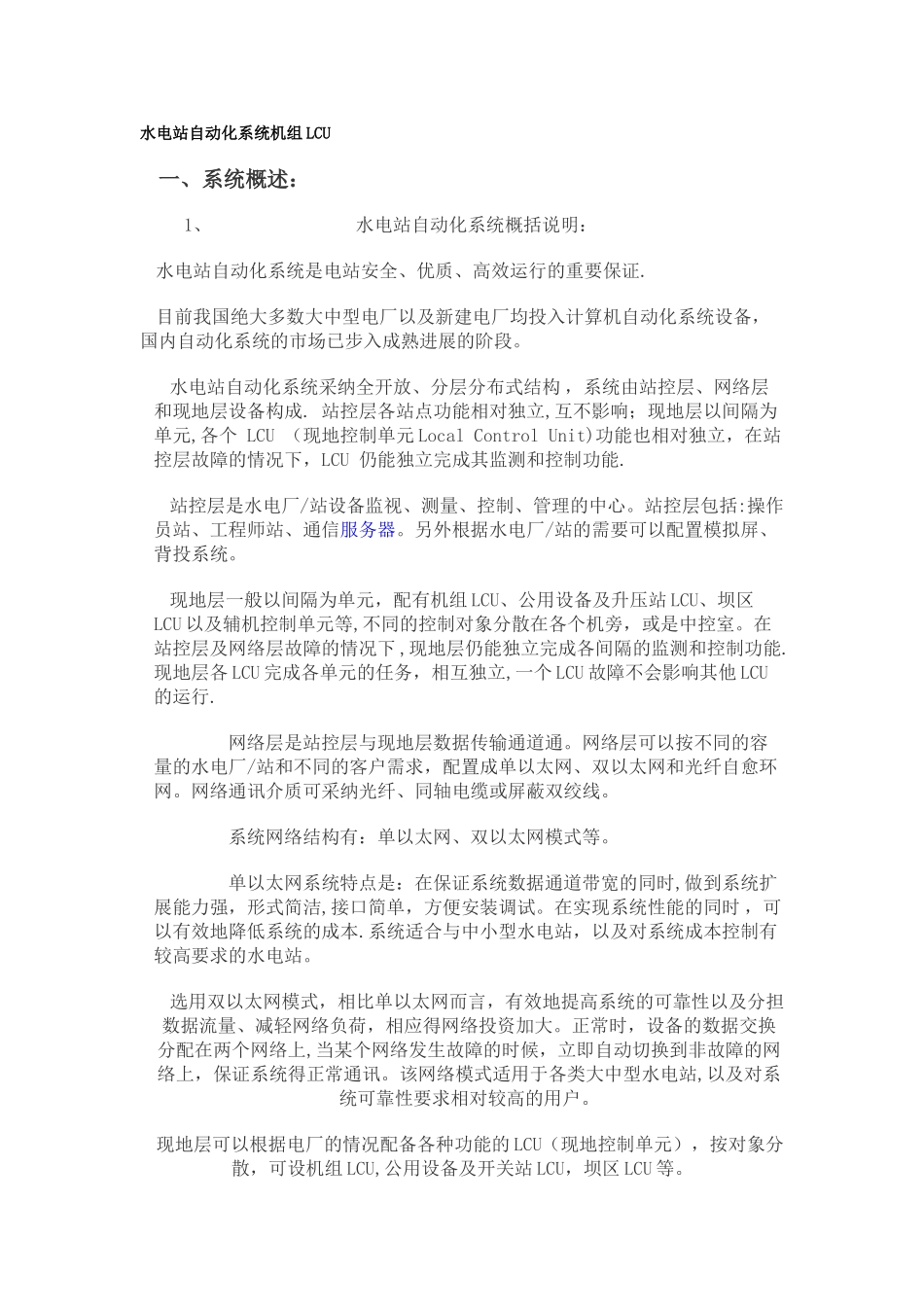

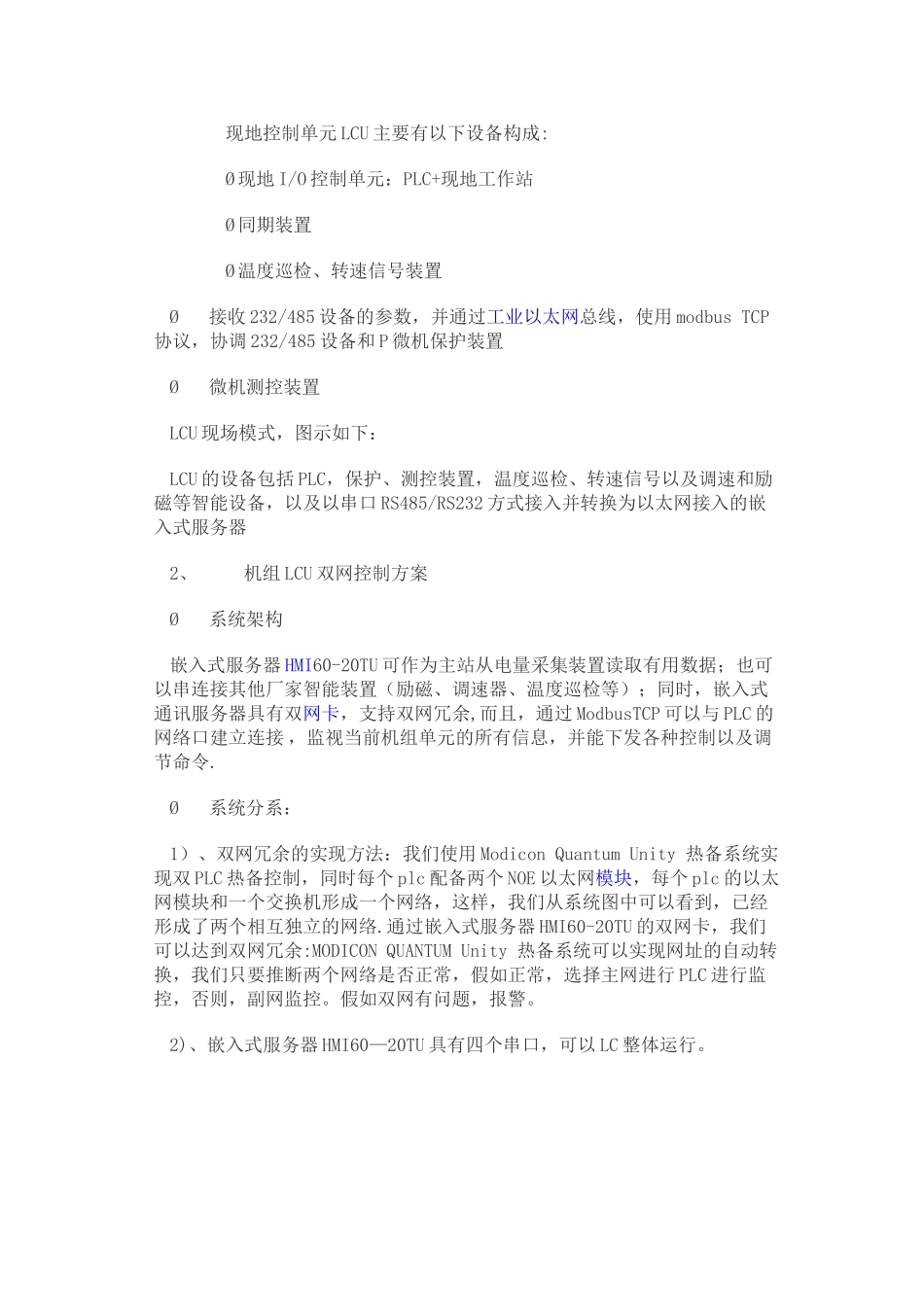

水电站自动化系统机组 LCU 一、系统概述: 1、 水电站自动化系统概括说明:水电站自动化系统是电站安全、优质、高效运行的重要保证.目前我国绝大多数大中型电厂以及新建电厂均投入计算机自动化系统设备,国内自动化系统的市场已步入成熟进展的阶段。水电站自动化系统采纳全开放、分层分布式结构 ,系统由站控层、网络层和现地层设备构成. 站控层各站点功能相对独立,互不影响;现地层以间隔为单元,各个 LCU (现地控制单元 Local Control Unit)功能也相对独立,在站控层故障的情况下,LCU 仍能独立完成其监测和控制功能.站控层是水电厂/站设备监视、测量、控制、管理的中心。站控层包括:操作员站、工程师站、通信服务器。另外根据水电厂/站的需要可以配置模拟屏、背投系统。现地层一般以间隔为单元,配有机组 LCU、公用设备及升压站 LCU、坝区LCU 以及辅机控制单元等,不同的控制对象分散在各个机旁,或是中控室。在站控层及网络层故障的情况下 ,现地层仍能独立完成各间隔的监测和控制功能.现地层各 LCU 完成各单元的任务,相互独立,一个 LCU 故障不会影响其他 LCU的运行.网络层是站控层与现地层数据传输通道通。网络层可以按不同的容量的水电厂/站和不同的客户需求,配置成单以太网、双以太网和光纤自愈环网。网络通讯介质可采纳光纤、同轴电缆或屏蔽双绞线。系统网络结构有:单以太网、双以太网模式等。单以太网系统特点是:在保证系统数据通道带宽的同时,做到系统扩展能力强,形式简洁,接口简单,方便安装调试。在实现系统性能的同时 ,可以有效地降低系统的成本.系统适合与中小型水电站,以及对系统成本控制有较高要求的水电站。选用双以太网模式,相比单以太网而言,有效地提高系统的可靠性以及分担数据流量、减轻网络负荷,相应得网络投资加大。正常时,设备的数据交换分配在两个网络上,当某个网络发生故障的时候,立即自动切换到非故障的网络上,保证系统得正常通讯。该网络模式适用于各类大中型水电站,以及对系统可靠性要求相对较高的用户。现地层可以根据电厂的情况配备各种功能的 LCU(现地控制单元),按对象分散,可设机组 LCU,公用设备及开关站 LCU,坝区 LCU 等。现地控制单元 LCU 主要有以下设备构成:Ø 现地 I/O 控制单元:PLC+现地工作站Ø 同期装置Ø 温度巡检、转速信号装置Ø 接收 232/485 设备的参数,并通过工业以太网总线,使用 modbus TCP协议,协调 232/485 设备和 P 微机保护...
