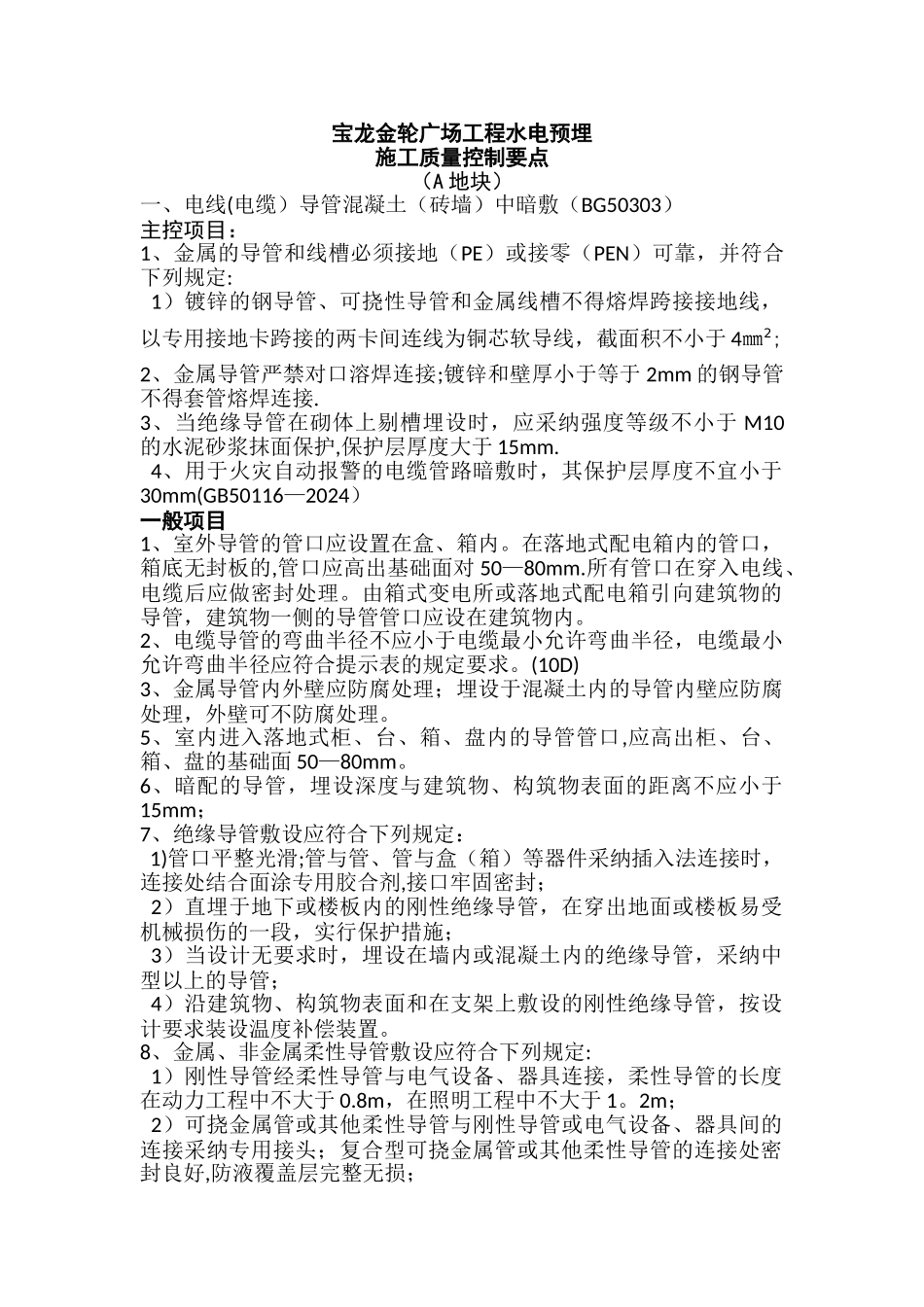

宝龙金轮广场工程水电预埋施工质量控制要点（A 地块）一、电线(电缆）导管混凝土（砖墙）中暗敷（BG50303）主控项目：1、金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定: 1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于 4㎜2;2、金属导管严禁对口溶焊连接;镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接.3、当绝缘导管在砌体上剔槽埋设时，应采纳强度等级不小于 M10的水泥砂浆抹面保护,保护层厚度大于 15mm. 4、用于火灾自动报警的电缆管路暗敷时，其保护层厚度不宜小于30mm(GB50116—2024）一般项目1、室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的,管口应高出基础面对 50—80mm.所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。2、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。(10D)3、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。5、室内进入落地式柜、台、箱、盘内的导管管口,应高出柜、台、箱、盘的基础面 50—80mm。6、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；7、绝缘导管敷设应符合下列规定： 1)管口平整光滑;管与管、管与盒（箱）等器件采纳插入法连接时，连接处结合面涂专用胶合剂,接口牢固密封； 2）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，实行保护措施； 3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采纳中型以上的导管； 4）沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。8、金属、非金属柔性导管敷设应符合下列规定: 1）刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于 0.8m，在照明工程中不大于 1。2m； 2）可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采纳专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好,防液覆盖层完整无损； 3)可挠性金属导管和金属柔性导管不能做接地（ PE）或接零（PEN）的接续导体.9、导管和线槽,在建筑物变形缝处，应设补偿装置。二、JDG 配管要求：(CECS120：2024）1、管路敷设1）管材弯扁程度不应大于管外径的 10％。2）敷...
