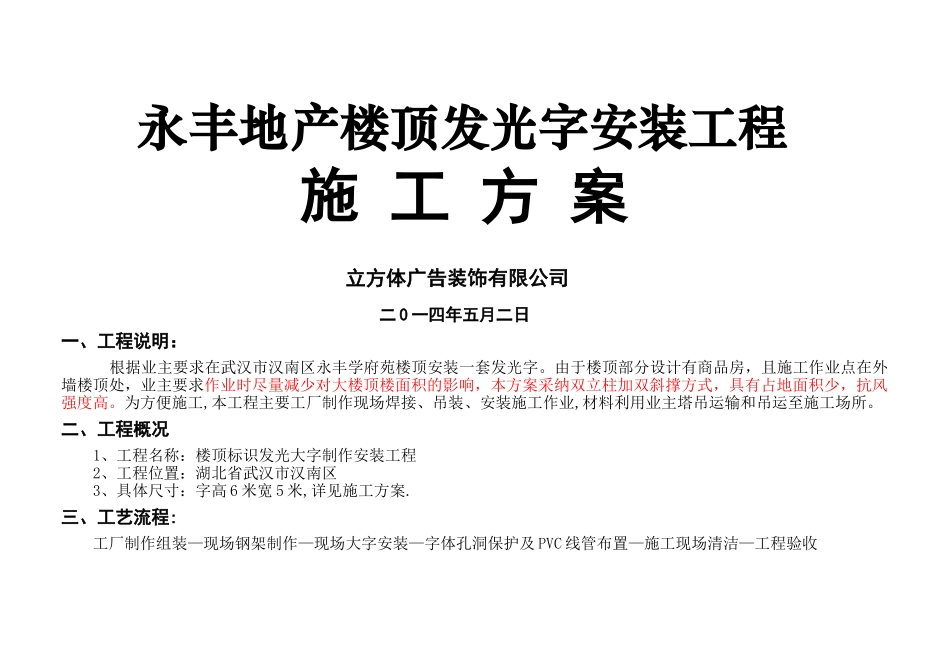

永丰地产楼顶发光字安装工程施 工 方 案立方体广告装饰有限公司二 0 一四年五月二日 一、工程说明： 根据业主要求在武汉市汉南区永丰学府苑楼顶安装一套发光字。由于楼顶部分设计有商品房，且施工作业点在外墙楼顶处，业主要求作业时尽量减少对大楼顶楼面积的影响，本方案采纳双立柱加双斜撑方式，具有占地面积少，抗风强度高。为方便施工,本工程主要工厂制作现场焊接、吊装、安装施工作业,材料利用业主塔吊运输和吊运至施工场所。二、工程概况1、工程名称：楼顶标识发光大字制作安装工程2、工程位置：湖北省武汉市汉南区3、具体尺寸：字高 6 米宽 5 米,详见施工方案.三、工艺流程:工厂制作组装—现场钢架制作—现场大字安装—字体孔洞保护及 PVC 线管布置—施工现场清洁—工程验收四、工程施工1、所有字体制作组装分别在工厂加工，现场安装;2、所有钢构部分现场焊接，现场吊装;3、工期：15 个工作日五、施工要求:1、施工准备（1）施工前认真组织职工熟悉备纸，学习相关法律规范和技术要求。(2）将设计图纸与现场实际情况进行认真认真核对。（3）做好安全防护准备工作,现场设警戒线，配备现场安全防护指挥人员。2、制作方案：所用材料根据甲方和实际施工的要求：现用 1。5mm 镀锌板等离子切割、焊接字壳、打孔，打磨后喷两道红色氟碳漆，装 LED 防水超亮光源，钢结构主架及斜撑 L4#的角钢焊接，L3＃角钢制作钢构施工走道，40X20MM 镀锌方管做字体背后支架。安装时主架脚部用预埋钢板焊接，开孔后用 16#膨胀螺栓固定。楼顶孔洞施工时作防水处理,电源线路铺设用 PVC 线管保护。（1）任何施工人员不得擅自修改设计图纸和更改相关技术要求，遇到疑问，及时与设计或技术人员协调，取得相关负责人员同意的才能继续施工。（2）各种型材制作前必须较正，面板需在制作平台上进行,并且设置必需的一些工装夹具，以保证制作质量，确保尺寸准确和表面平整。（3）制作时必须严格根据施工工艺和有关法律规范进行。（4）制作过程中，应严格注意测量，定位，划线。（5）放样与下料应根据工艺要求，须留制作和安装时所需要的焊接伸缩全量。（6）钢结构制作① 根据本工程员的实际情况，制作一个工作平台,以便施工时进行放样,拼装和焊接。② 按设计图纸要求尺寸进行放样，双拼，及承载架,需间断焊接,以防止焊接变形。焊接时严格根据《钢结构施工验收法律规范》和《钢结构工程检验评定标准》进行施工，确保焊接质量,不得出现咬边、气泡、夹渣,...
