污水处理厂工艺设计计算书VIP专享

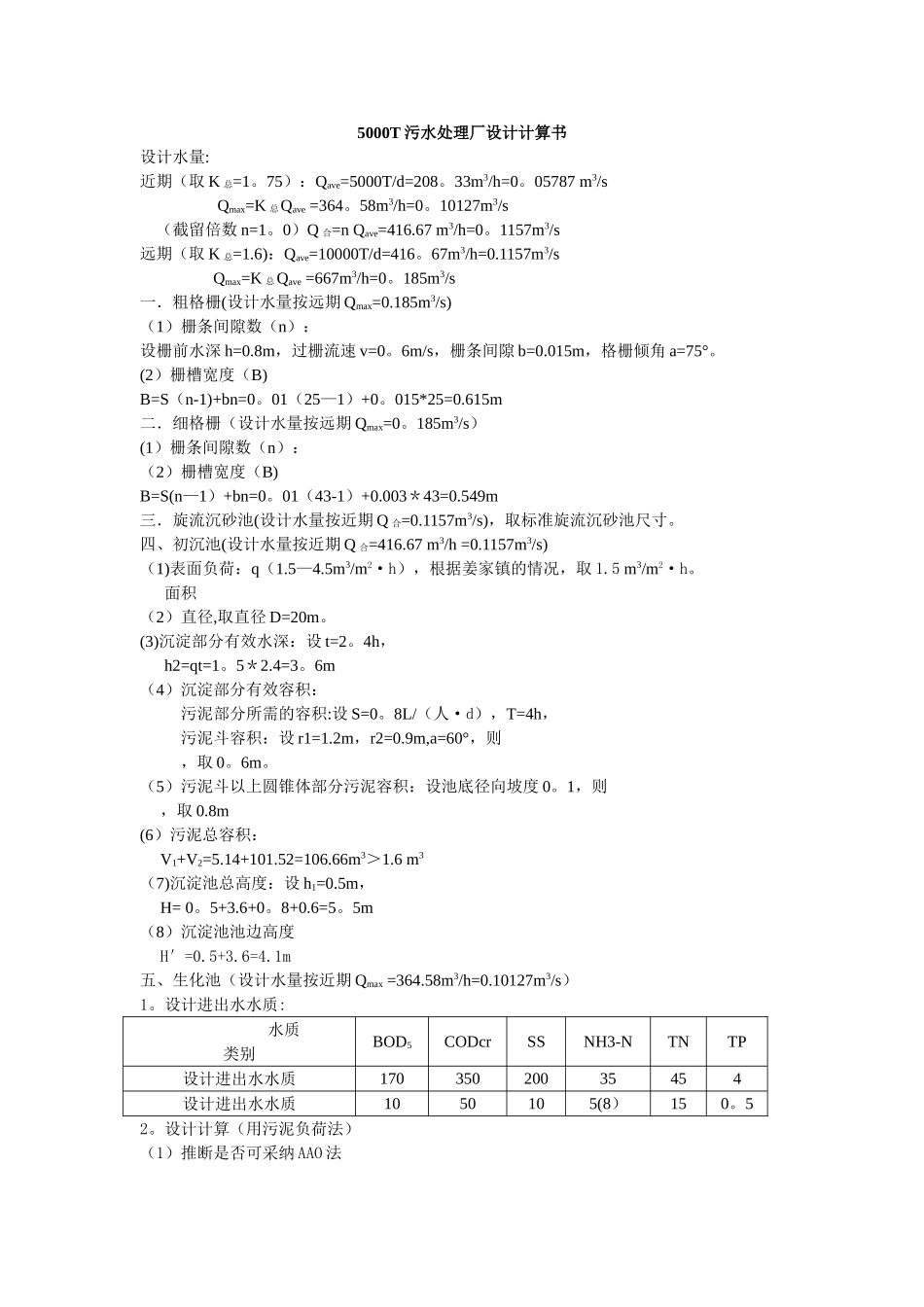

5000T 污水处理厂设计计算书设计水量:近期（取 K 总=1。75）：Qave=5000T/d=208。33m3/h=0。05787 m3/s Qmax=K 总Qave =364。58m3/h=0。10127m3/s （截留倍数 n=1。0）Q 合=n Qave=416.67 m3/h=0。1157m3/s远期（取 K 总=1.6)：Qave=10000T/d=416。67m3/h=0.1157m3/s Qmax=K 总Qave =667m3/h=0。185m3/s一．粗格栅(设计水量按远期 Qmax=0.185m3/s)（1）栅条间隙数（n）：设栅前水深 h=0.8m，过栅流速 v=0。6m/s，栅条间隙 b=0.015m，格栅倾角 a=75°。(2）栅槽宽度（B)B=S（n-1)+bn=0。01（25—1）+0。015*25=0.615m二．细格栅（设计水量按远期 Qmax=0。185m3/s）(1）栅条间隙数（n）：（2）栅槽宽度（B)B=S(n—1）+bn=0。01（43-1）+0.003＊43=0.549m三．旋流沉砂池(设计水量按近期 Q 合=0.1157m3/s)，取标准旋流沉砂池尺寸。四、初沉池(设计水量按近期 Q 合=416.67 m3/h =0.1157m3/s)（1)表面负荷：q（1.5—4.5m3/m2·h），根据姜家镇的情况，取 1.5 m3/m2·h。面积（2）直径,取直径 D=20m。(3)沉淀部分有效水深：设 t=2。4h， h2=qt=1。5＊2.4=3。6m（4）沉淀部分有效容积：污泥部分所需的容积:设 S=0。8L/（人·d），T=4h，污泥斗容积：设 r1=1.2m，r2=0.9m,a=60°，则，取 0。6m。（5）污泥斗以上圆锥体部分污泥容积：设池底径向坡度 0。1，则 ，取 0.8m(6）污泥总容积： V1+V2=5.14+101.52=106.66m3＞1.6 m3（7)沉淀池总高度：设 h1=0.5m， H= 0。5+3.6+0。8+0.6=5。5m（8）沉淀池池边高度 H′=0.5+3.6=4.1m五、生化池（设计水量按近期 Qmax =364.58m3/h=0.10127m3/s）1。设计进出水水质:水质类别BOD5CODcrSSNH3-NTNTP设计进出水水质17035020035454设计进出水水质1050105(8）150。52。设计计算（用污泥负荷法）（1）推断是否可采纳 AAO 法 符合要求。（2)有关设计参数BOD5污泥负荷 N=0。13kgBOD5/（kgMLSS·d）；回流污泥浓度 Xr=10000mg/L；污泥回流比 R=50％；混合液悬浮物固体浓度混合液回流比 R 内TN 去除率混合液回流比（3）反应池容积 V反应池总水力停留时间:各段水力停留时间和容积：厌氧：缺氧：好氧=1:2：6厌氧水力停留时间 t 厌=9.42＊1/9=1。05h，V 厌=3433。03*1/9=381。45m3缺氧水力停留时间 t 缺=9。42＊2/9=2.10h，V 缺=3433.03*2/9=762.90m3好氧水力停留时间 t 好=9.42*6/9=6.30h，V 好=3433。03＊6/9=2288。7m3（4）校核氮磷负荷好氧段总氮负荷==0。05...
