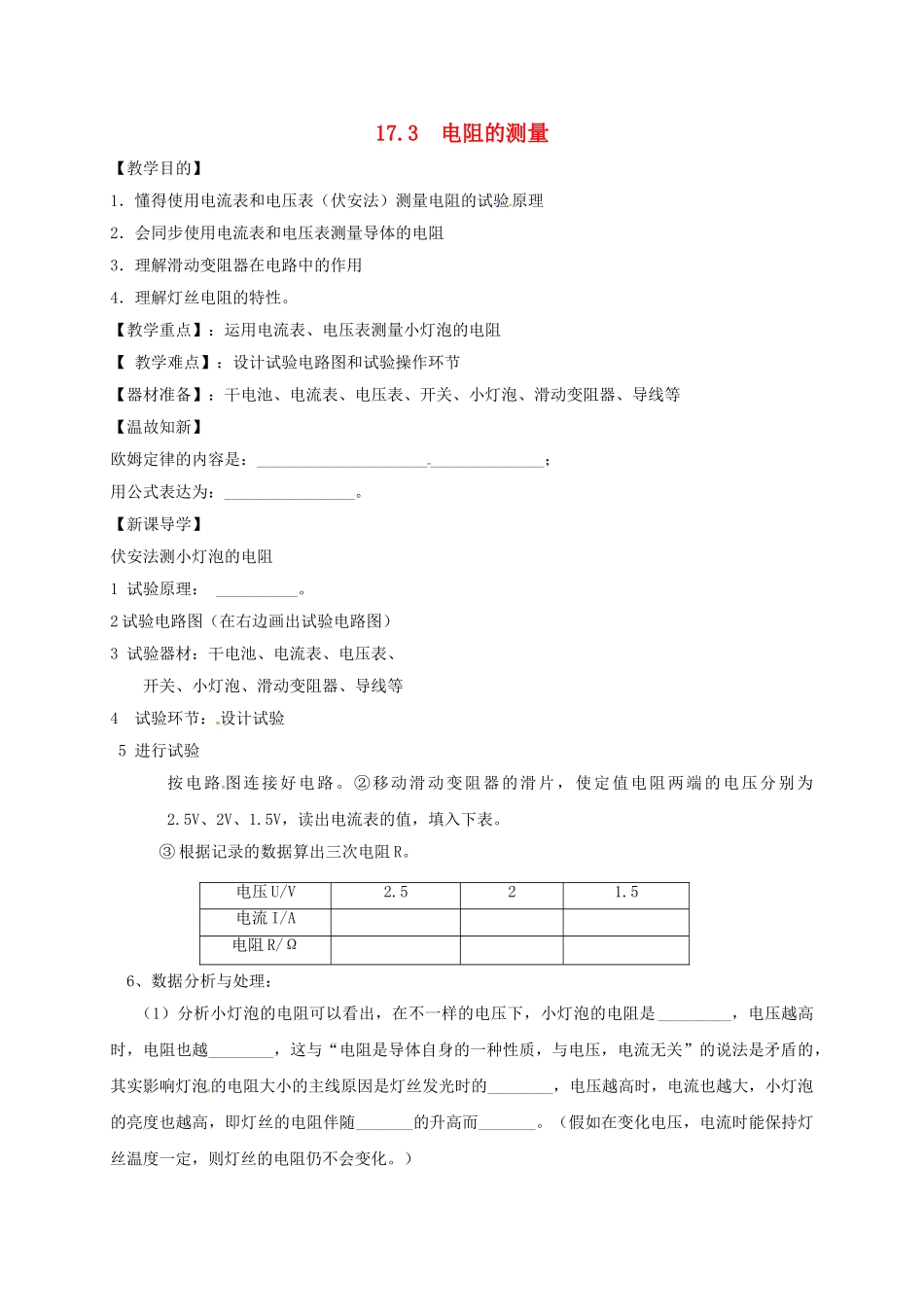

17.3 电阻的测量【教学目的】 1．懂得使用电流表和电压表（伏安法）测量电阻的试验原理2．会同步使用电流表和电压表测量导体的电阻3．理解滑动变阻器在电路中的作用4．理解灯丝电阻的特性。 【教学重点】：运用电流表、电压表测量小灯泡的电阻【 教学难点】：设计试验电路图和试验操作环节【器材准备】：干电池、电流表、电压表、开关、小灯泡、滑动变阻器、导线等【温故知新】欧姆定律的内容是：___________________________________；用公式表达为：________________。【新课导学】伏安法测小灯泡的电阻1 试验原理： __________。2 试验电路图（在右边画出试验电路图）3 试验器材：干电池、电流表、电压表、开关、小灯泡、滑动变阻器、导线等4 试验环节： 设计试验 5 进行试验按电路 图连接好电路。②移动滑动变阻器的滑片，使定值电阻两端的电压分别为2.5V、2V、1.5V，读出电流表的值，填入下表。③ 根据记录的数据算出三次电阻 R。 6、数据分析与处理： （1）分析小灯泡的电阻可以看出，在不一样的电压下，小灯泡的电阻是_________，电压越高时，电阻也越________，这与“电阻是导体自身的一种性质，与电压，电流无关”的说法是矛盾的，其实影响灯泡的电阻大小的主线原因是灯丝发光时的________，电压越高时，电流也越大，小灯泡的亮度也越高，即灯丝的电阻伴随_______的升高而_______。（假如在变化电压，电流时能保持灯丝温度一定，则灯丝的电阻仍不会变化。）电压 U/V2.521.5电流 I/A电阻 R/Ω（2）对于定值电阻的测量，则为了减小试验的误差，需要进行多次测量，然后将各次测量的电阻求出平均值。二【课堂练习】 1 用______和______间接测 定电阻的措施叫做“伏安法”，其试验原理运用的公式是____________。31．如右图所示的电路，电源电压不变，开关 S 处在闭合状态．当开关 S1由闭合到断开时，电流表达数将 ，电压表达数将 （选填“变大”、“不变”或“变小”）。4 一种额定电压为 3.8V 的小灯泡，小明在 1.2V 下测出它的电阻，接着又将灯泡两端电压调到 3．8V 测出其电阻，小明发现后一次电阻比第一次大得多，这是由于【 】A、试验措施不对 B．试验误差 C 导体的电阻跟温度有关 D．试验错误5 在“伏安法测电阻”的试验中，滑动变阻器不能起到的作用是：【 】A.变化电路中的电流； B.变化被测电阻两端的电压；C.变化被测电阻的阻值； D.保护电路．6 如图所示电路，闭合后滑动变阻器的滑片向左移动，如下说法对的的是【 】A．A 示数变大，V 示数变小 B．A 示数变大，V 示数变大C．A 示数变小，V 示数变小 D．A 示数变小，V 示数变大
