污水处理厂电气给排水专项施工方案

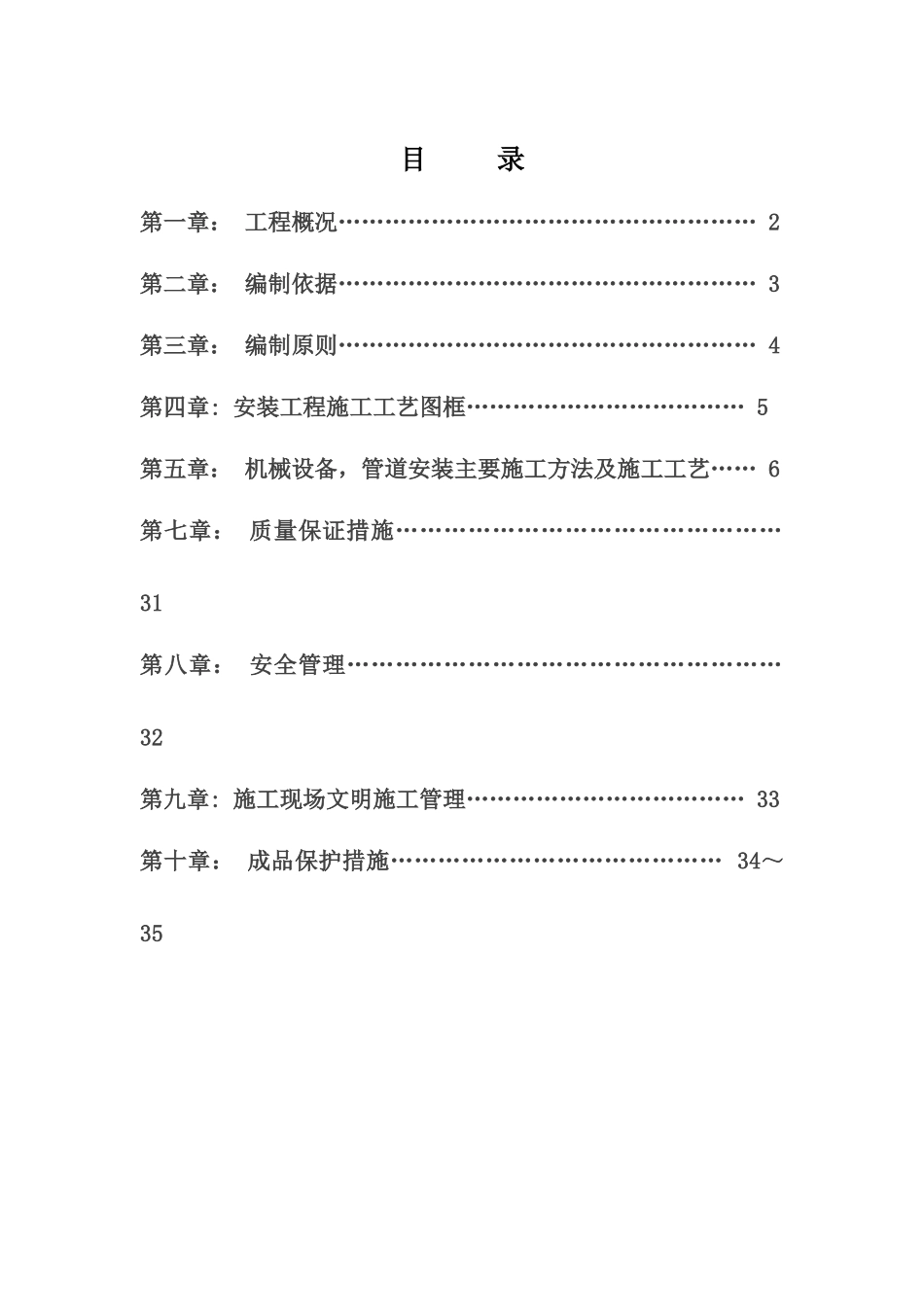

污水处理厂电气给排水专项施工方案_第1页
1/34

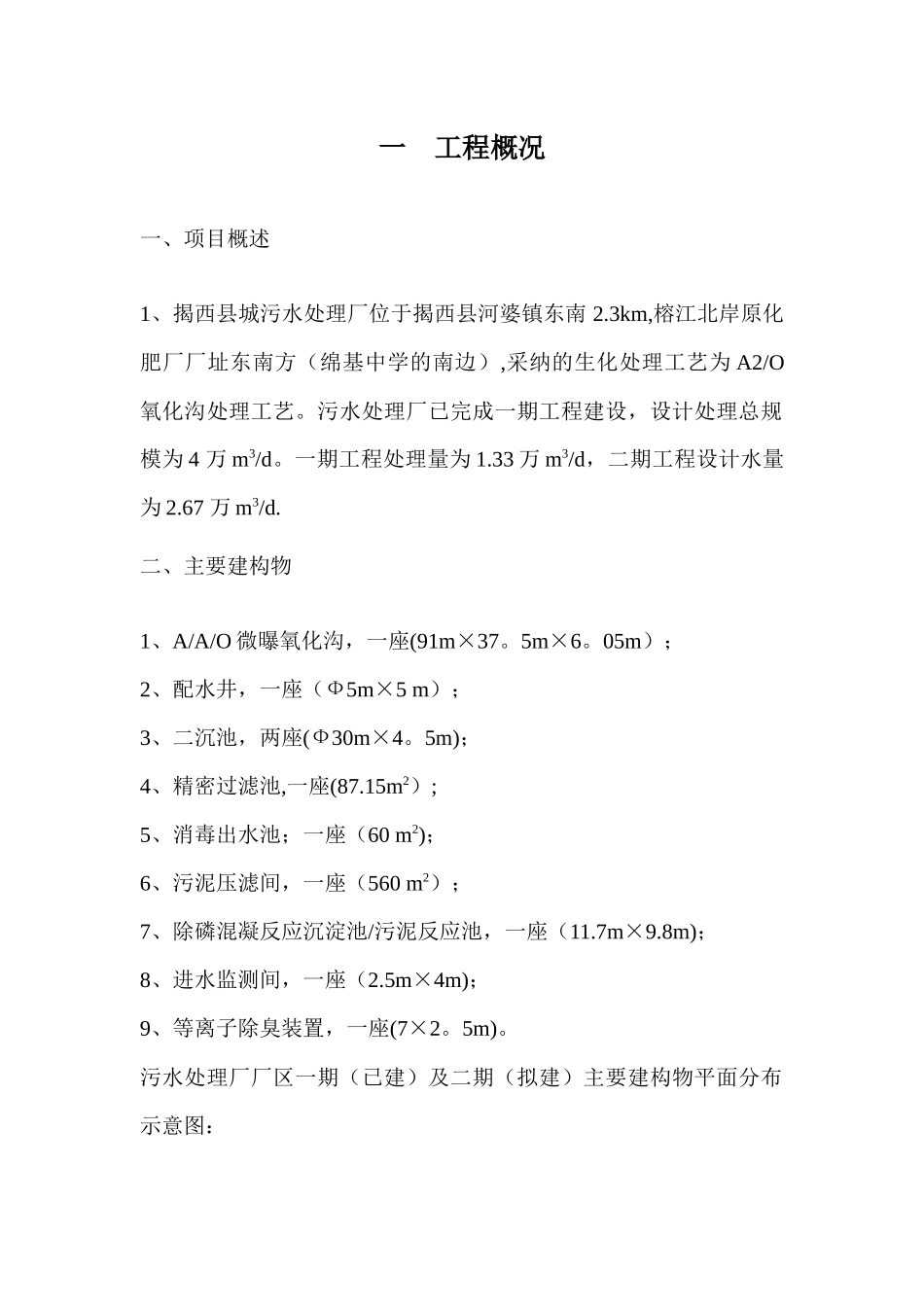

污水处理厂电气给排水专项施工方案_第2页
2/34

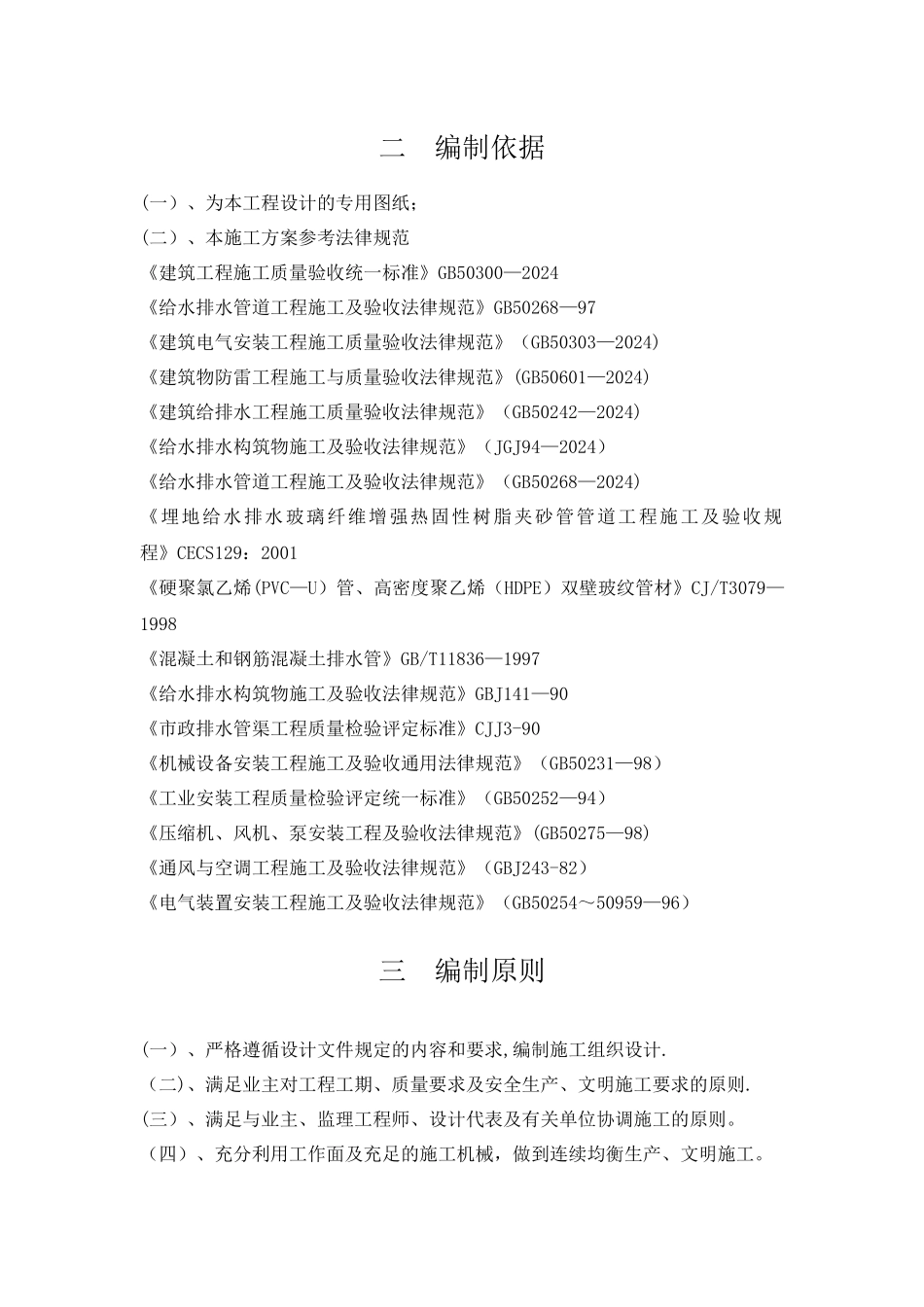

污水处理厂电气给排水专项施工方案_第3页
3/34
目 录第一章: 工程概况……………………………………………… 2第二章: 编制依据……………………………………………… 3第三章: 编制原则……………………………………………… 4第四章: 安装工程施工工艺图框……………………………… 5第五章: 机械设备,管道安装主要施工方法及施工工艺…… 6第七章: 质量保证措施………………………………………… 31第八章: 安全管理……………………………………………… 32第九章: 施工现场文明施工管理……………………………… 33第十章: 成品保护措施…………………………………… 34~35一 工程概况一、项目概述1、揭西县城污水处理厂位于揭西县河婆镇东南 2.3km,榕江北岸原化肥厂厂址东南方(绵基中学的南边),采纳的生化处理工艺为 A2/O氧化沟处理工艺。污水处理厂已完成一期工程建设,设计处理总规模为 4 万 m3/d。一期工程处理量为 1.33 万 m3/d,二期工程设计水量为 2.67 万 m3/d.二、主要建构物1、A/A/O 微曝氧化沟,一座(91m×37。5m×6。05m);2、配水井,一座(Ф5m×5 m);3、二沉池,两座(Ф30m×4。5m);4、精密过滤池,一座(87.15m2);5、消毒出水池;一座(60 m2);6、污泥压滤间,一座(560 m2);7、除磷混凝反应沉淀池/污泥反应池,一座(11.7m×9.8m);8、进水监测间,一座(2.5m×4m);9、等离子除臭装置,一座(7×2。5m)。污水处理厂厂区一期(已建)及二期(拟建)主要建构物平面分布示意图:二 编制依据(一)、为本工程设计的专用图纸;(二)、本施工方案参考法律规范《建筑工程施工质量验收统一标准》GB50300—2024《给水排水管道工程施工及验收法律规范》GB50268—97《建筑电气安装工程施工质量验收法律规范》(GB50303—2024)《建筑物防雷工程施工与质量验收法律规范》(GB50601—2024)《建筑给排水工程施工质量验收法律规范》(GB50242—2024)《给水排水构筑物施工及验收法律规范》(JGJ94—2024)《给水排水管道工程施工及验收法律规范》(GB50268—2024)《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程》CECS129:2001 《硬聚氯乙烯(PVC—U)管、高密度聚乙烯(HDPE)双壁玻纹管材》CJ/T3079—1998 《混凝土和钢筋混凝土排水管》GB/T11836—1997《给水排水构筑物施工及验收法律规范》GBJ141—90《市政排水管渠工程质量检验评定标准》CJJ3-90《机械设备安装工程施工及验收通用法律规范》(GB50231—98)...
