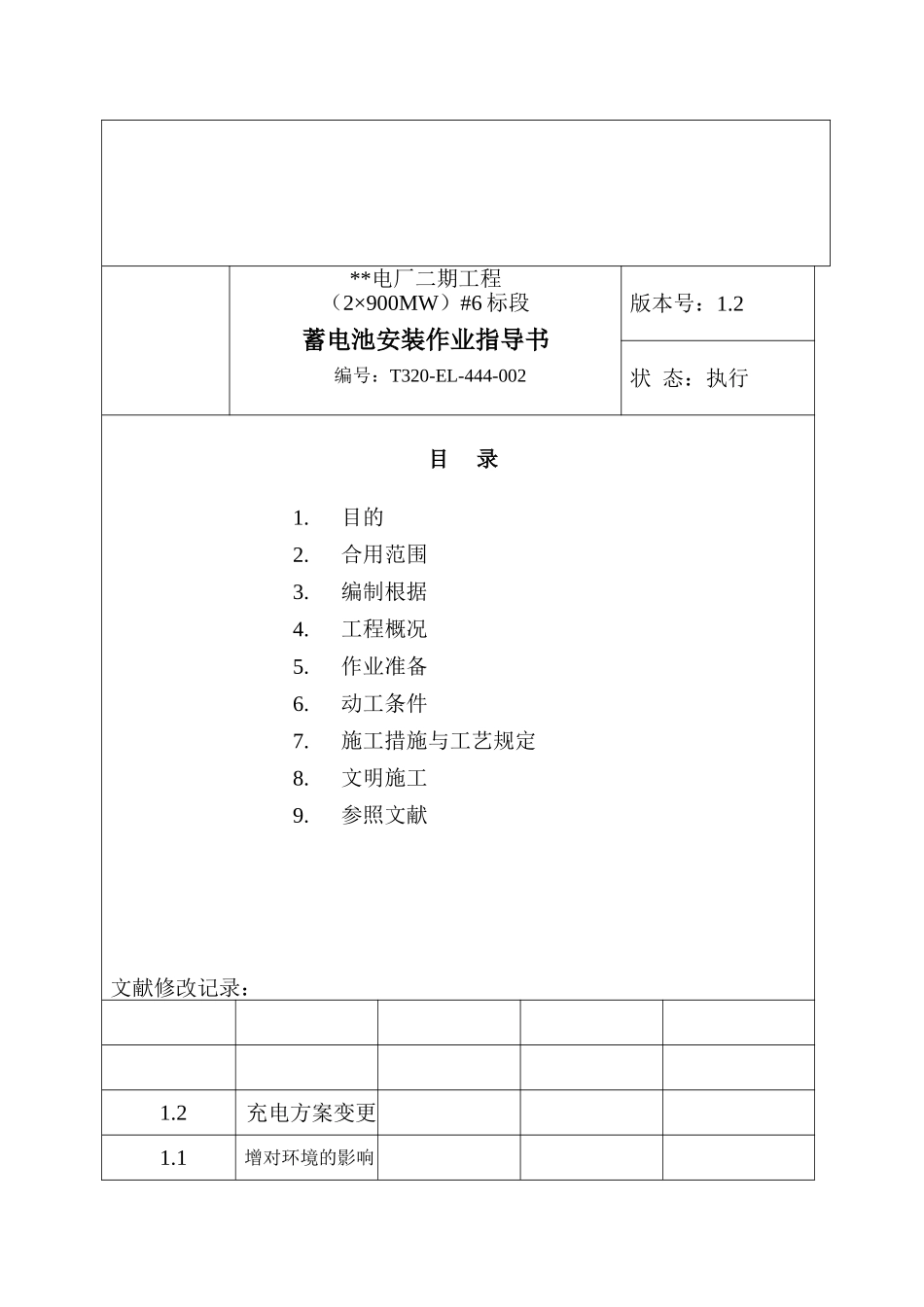

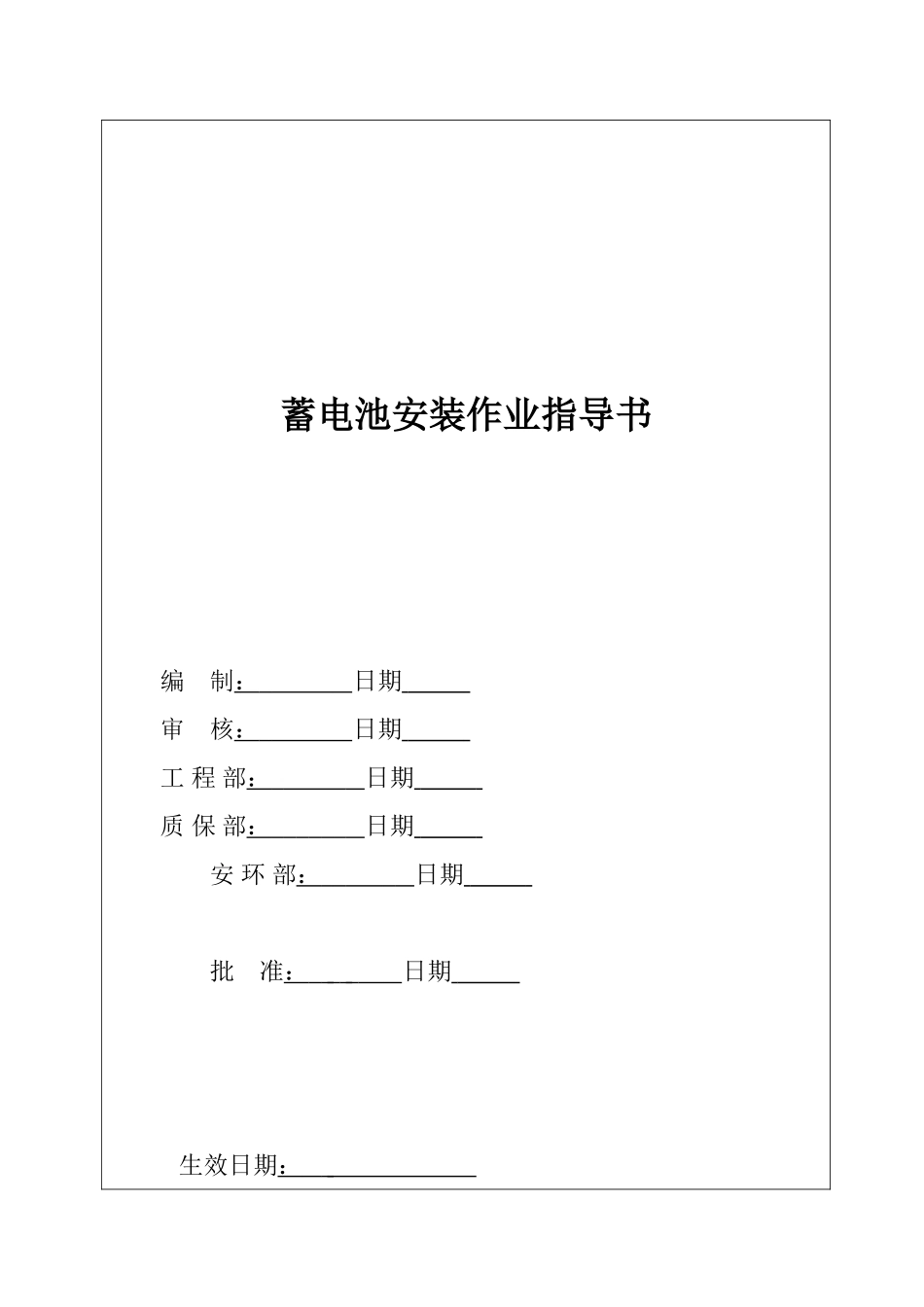

***电力建设第二工程企业作业指导书编号：T320-EL-444-002版本号：1.2状态：执行蓄电池安装作业指导书 编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程（2×900MW）#6 标段蓄电池安装作业指导书编号：T320-EL-444-002版本号：1.2状 态：执行目 录1.目的2.合用范围3.编制根据4.工程概况5.作业准备6.动工条件7.施工措施与工艺规定8.文明施工9.参照文献文献修改记录：1.2充电方案变更1.1增对环境的影响1.0创立版本号修改阐明修改人审核人同意人1目的为了保证**电厂二期工程（2×900MW）#6 标段 110V 及 220V 蓄电池安装工程的施工质量，增进工程施工技术水平的提高，保证蓄电池安装时的安全。2合用范围合用于**电厂二期工程（2×900MW）#6 标段范围内 110V 及 220V 蓄电池安装工程。3编制根据3.1SIEMENS 蓄电池施工图纸及安装手册3.2经业主工程师确认的设计变更等有效文献3.3《火电施工质量检查及评估原则》（电气篇） （1984 年版）3.4《电力建设安全工作规程》 （火力发电厂部分）4工程概况本工程所安装蓄电池包括一组 220V 蓄电池，108 只 2500Ah；两组 110V 蓄电池，每组 54 只 600Ah。均布置在控制楼内 8.3 米层。5作业准备5.1文献资料准备齐全。5.2参与施工人员必须熟悉施工图纸和设备安装工艺及原则，并熟知现场应急处理措施。5.3施工工、器具及材料准备：电动卷扬机或葫芦（5 吨） 一台 大力士（3 吨） 两台钢丝绳（3 吨，3 米） 四根 力矩扳手（20-100Nm） 两把 力矩扳手（5-25Nm） 一把梅花扳手 两套双头呆扳手 两套个人常用工具 两套 套筒扳手（能与力矩扳手配合） 两套内六角扳手 一套有盖塑料桶（20L） 五只塑料漏斗（上口直径约 20cm） 三只塑料舀子（上口直径约 20cm） 三只酒精温度计（0--100℃） 50 支比重计（1.10--1.30kg/L） 10 支耐酸胶靴 6 双耐酸工作服 6 套耐酸防护眼镜 6 副耐酸手套 18 副医用手套 100 副医用口罩 50 副小苏打 10 公斤食盐 20 公斤分流器（500A/100mV 或 400A/100mV） 1 只分流器（100A/100mV 或 75A/100mV） 1 只水缸（直径约 1.5 米，高约 1 米） 3 只钢板（400*600*10） 6 块放电电缆（120mm2铜芯电缆含对应线鼻子） 100 米放电电缆（50 mm2软铜电缆含对应线鼻子） 50 米放电空气开关（300A） 1 只放电空气...
