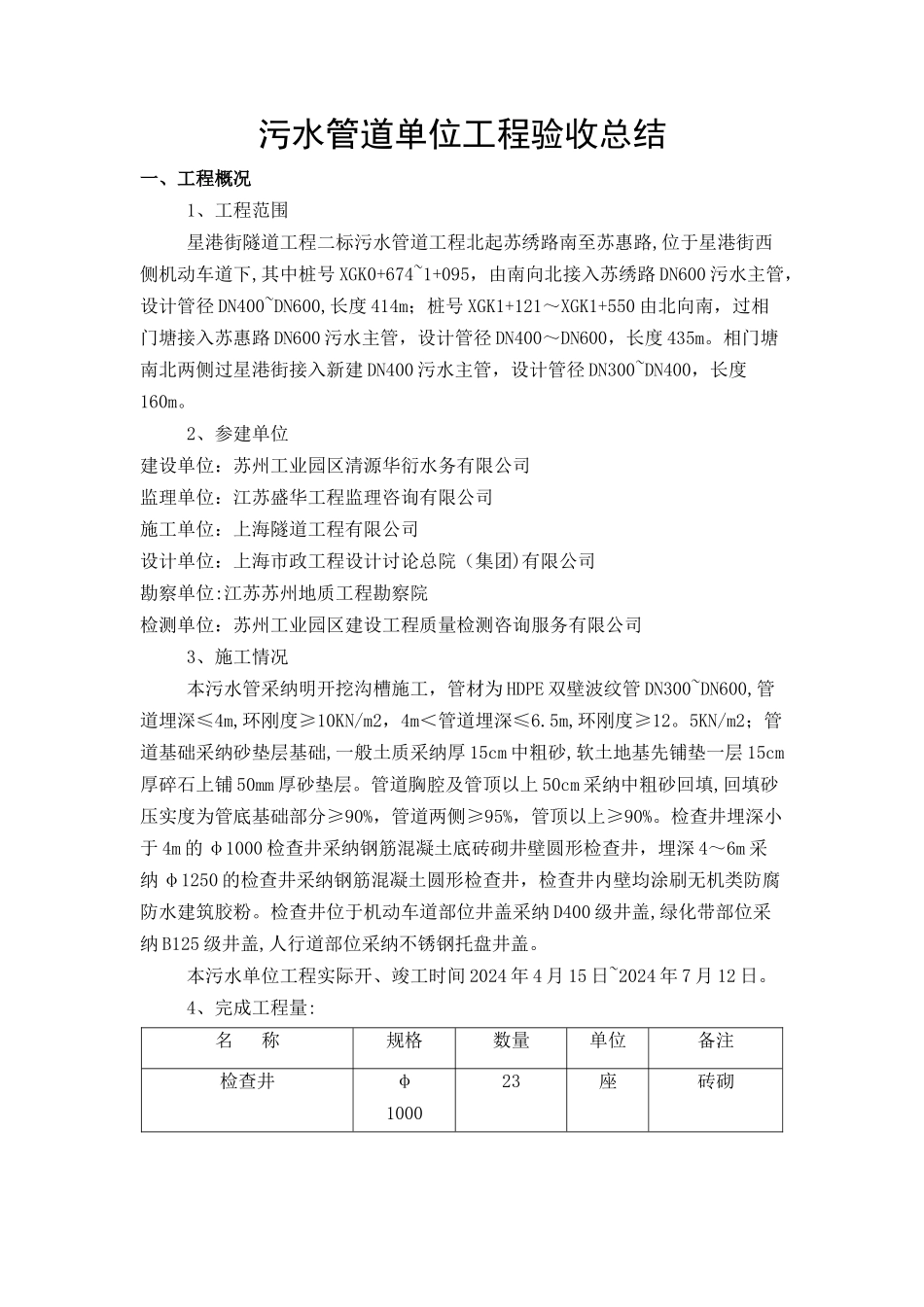

星港街隧道工程二标污水管道单位工程验收总结编制:审核：审批：上海隧道工程有限公司星港街隧道工程二标项目经理部2024 年 8 月 30 日目 录一、工程概况...........................................3二、工程验收依据.......................................4三、原材料及成品检测质量控制、工序质量控制情况.........4四、设计变更...........................................7五、实测实量情况.......................................7六、质量控制资料核查记录情况...........................8七、监理通知单闭合情况.................................8八、对工程质量、安全、环境及使用功能影响...............8九、工程结论及自评意见.................................8星港街隧道工程二标污水管道单位工程验收总结一、工程概况1、工程范围星港街隧道工程二标污水管道工程北起苏绣路南至苏惠路,位于星港街西侧机动车道下,其中桩号 XGK0+674~1+095，由南向北接入苏绣路 DN600 污水主管，设计管径 DN400~DN600,长度 414m；桩号 XGK1+121～XGK1+550 由北向南，过相门塘接入苏惠路 DN600 污水主管，设计管径 DN400～DN600，长度 435m。相门塘南北两侧过星港街接入新建 DN400 污水主管，设计管径 DN300~DN400，长度160m。2、参建单位建设单位：苏州工业园区清源华衍水务有限公司监理单位：江苏盛华工程监理咨询有限公司施工单位：上海隧道工程有限公司设计单位：上海市政工程设计讨论总院（集团)有限公司勘察单位:江苏苏州地质工程勘察院检测单位：苏州工业园区建设工程质量检测咨询服务有限公司3、施工情况本污水管采纳明开挖沟槽施工，管材为 HDPE 双壁波纹管 DN300~DN600,管道埋深≤4m,环刚度≥10KN/m2，4m＜管道埋深≤6.5m,环刚度≥12。5KN/m2；管道基础采纳砂垫层基础,一般土质采纳厚 15cm 中粗砂,软土地基先铺垫一层 15cm厚碎石上铺 50mm 厚砂垫层。管道胸腔及管顶以上 50cm 采纳中粗砂回填,回填砂压实度为管底基础部分≥90%，管道两侧≥95%，管顶以上≥90%。检查井埋深小于 4m 的 φ1000 检查井采纳钢筋混凝土底砖砌井壁圆形检查井，埋深 4～6m 采纳 φ1250 的检查井采纳钢筋混凝土圆形检查井，检查井内壁均涂刷无机类防腐防水建筑胶粉。检查井位于机动车道部位井盖采纳 D400 级井盖,绿化带部位采纳 B125 级井盖,人行道部位采纳不锈钢托盘井盖。本污水单位工程实际开、竣工时间 2024 年...
