污水管道施工组织设计(正稿)

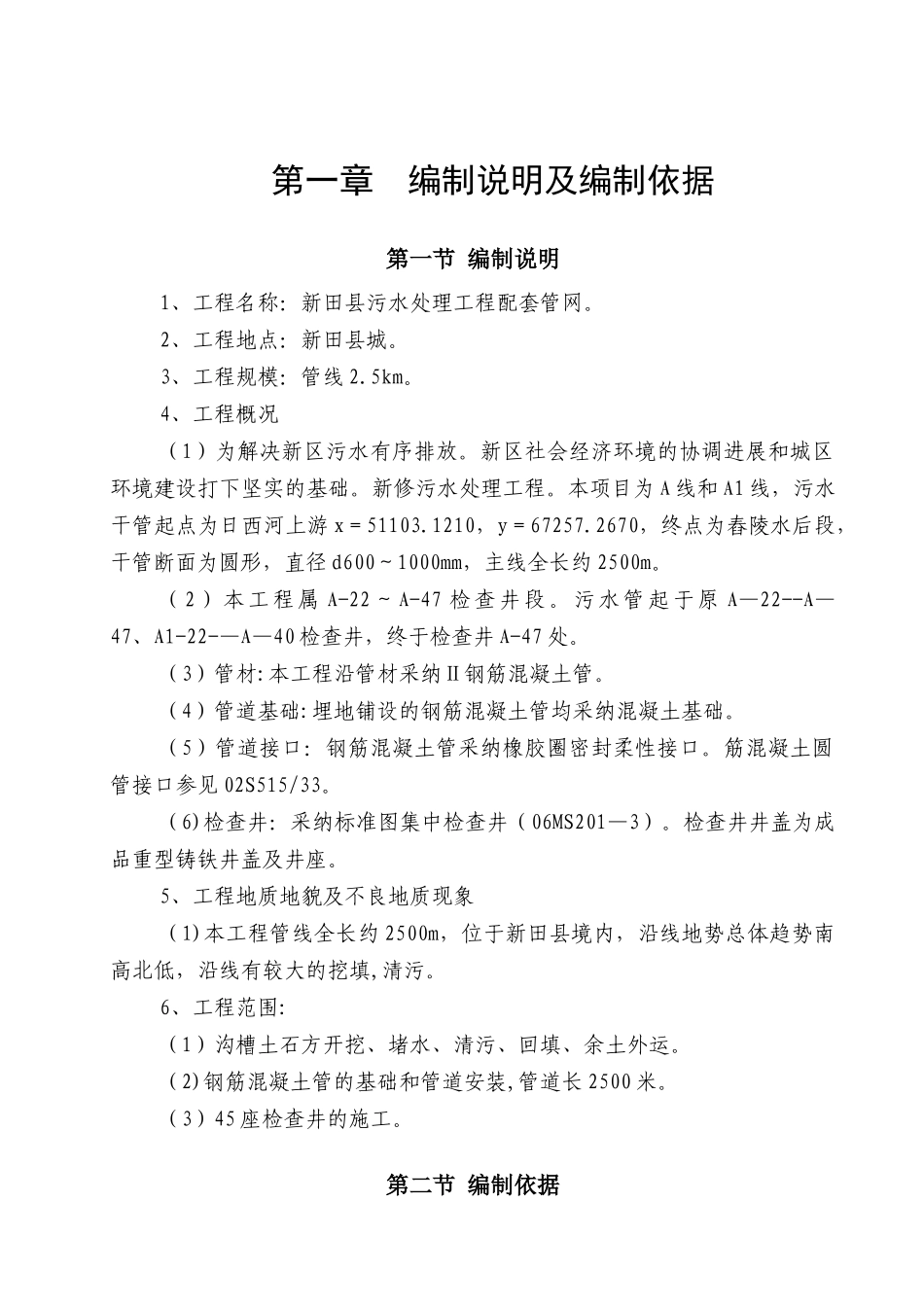

第一章 编制说明及编制依据第一节 编制说明1、工程名称：新田县污水处理工程配套管网。2、工程地点：新田县城。3、工程规模：管线 2.5km。4、工程概况（1）为解决新区污水有序排放。新区社会经济环境的协调进展和城区环境建设打下坚实的基础。新修污水处理工程。本项目为 A 线和 A1 线，污水干管起点为日西河上游 x＝51103.1210，y＝67257.2670，终点为舂陵水后段，干管断面为圆形，直径 d600～1000mm，主线全长约 2500m。（2）本工程属 A-22～A-47 检查井段。污水管起于原 A—22--A—47、A1-22-—A—40 检查井，终于检查井 A-47 处。（3）管材:本工程沿管材采纳Ⅱ钢筋混凝土管。（4）管道基础:埋地铺设的钢筋混凝土管均采纳混凝土基础。 （5）管道接口：钢筋混凝土管采纳橡胶圈密封柔性接口。筋混凝土圆管接口参见 02S515/33。（6)检查井：采纳标准图集中检查井（06MS201—3）。检查井井盖为成品重型铸铁井盖及井座。5、工程地质地貌及不良地质现象（1)本工程管线全长约 2500m，位于新田县境内，沿线地势总体趋势南高北低，沿线有较大的挖填,清污。6、工程范围:（1）沟槽土石方开挖、堵水、清污、回填、余土外运。（2)钢筋混凝土管的基础和管道安装,管道长 2500 米。（3）45 座检查井的施工。第二节 编制依据一、编制依据1、新田城乡规划设计院出具的新田县污水处理工程配套管网施工图。（1)混凝土结构工程施工质量验收法律规范（GB50204—2024)（2)地下防水工程质量验收法律规范（GB50208-2024）（3）建筑装饰装修工程质量验收法律规范（GB5021（4)给水排水管道工程施工及验收法律规范（GB50268-97)（5）混凝土排水管道工程闭水试验标准（CFCS19:90(6）建筑机械使用安全技术规程（JGJ33—2001)（7）普通混凝土配合比设计规程（JGJ／T98-2000）（8)建筑施工安全检查标准（JGJ59-99）（9）砌筑砂浆配合比设计规程（JGJ／T98-2000）（10）建筑施工扣件式钢管脚手架安全技术规程（JGJ130—200（11）施工现场临时用电安全技术法律规范（JGJ46-2024）（12）市政排水管渠工程质量检验及评定标准(CJJ3－90）（13)硅酸盐水泥、普通硅酸盐水泥（GB1（14）烧结普通砖（GB／T5101-98）（15）建筑用砂（GB／T14684—2001）（16）建筑用卵石、碎石（GB／T14685-2001）(17）混凝土外加剂(GB／T8076-97）（18）混凝土及钢筋混凝土排水管（GB／T11836—9（19)上水、下水和污水管道用橡胶密封圈和材质要求（2、业主提供的本工程当地气候、环...
