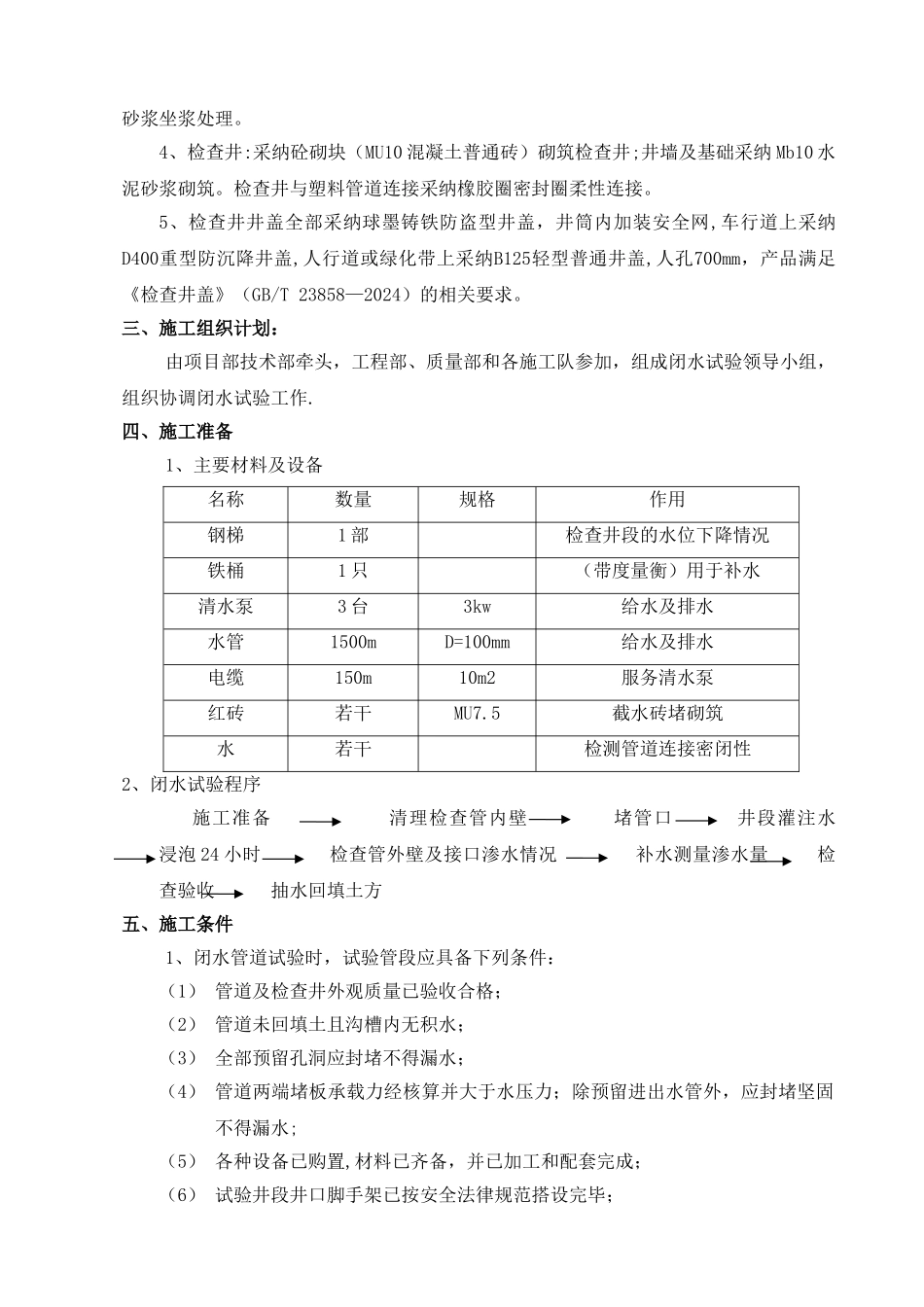

罗裳片区改造(一期）市政道路工程（第一标段）污水管道闭水试验施工方案 中铁二十一局集团有限公司泉州台商投资区洛杏大道（南北主干道-东经二路段）项目部 二 0 一四年三月 污水管道闭水试验施工方案一、编写依据：1、本工程施工设计图纸2、《岩土工程详细勘察报告》3、《给水排水管道工程施工及验收法律规范》(GB50268—2024)4、《市政工程施工技术文件管理规程》（DBJ/T13—2024)5、国家及地方关于安全生产和环境保护等方面的法律法规二、工程建设概况:1、工程名称：罗裳片区改造（一期）市政道路工程(第一标段）2、工程地点：晋江市罗裳片区3、施工内容：拆除工程、路基工程、道路工程、箱涵、交通工程、电力工程、雨水工程、污水工程等。4、各参建单位：建设单位：晋江市市政工程建设有限公司设计单位：同济大学建筑设计讨论院(集团)有限公司勘察单位：监理单位:施工单位：三、工程概况：本工程四条道路设计污水管采纳单侧布管，就近接入下游污水管道。① 1 号路:在道路西侧布置污水管道,分别接入长兴路 DN600 现状污水管道、文华路 DN400 现状污水管道、文化路 DN400 规划污水管道、1 号路 DN400 现状污水管道。污水管道横穿长兴路采纳定向钻进拖拉管施工方式.② 6 号路：在道路西侧布置污水管道,分别接入文化路 DN400 规划污水管道,拥军路 DN400 设计污水管道、福兴路 DN500 现状污水管道。③ 拥军路:在道路南侧铺设污水管道，接入 1 号路设计 DN400 污水管.④ 公园环路：在道路北侧、西侧铺设污水管道，分别接入世纪大道现状 DN300、DN400 污水管。1、设计管材及接口：① 污水管道采纳 HDPE 高密度聚乙烯缠绕结构壁管(B 型），橡胶圈接口，环刚度：8KN/m2。② 污水拖拉管管径为 DN400，采纳拖拉管专用 PE 管,接口采纳熔接接口。2、检查井、管道基础及回填新建检查井、管道处原状土地基承载力需满足 100kpa。塑料管采纳砂垫层基础,管道基础面至管顶 50cm 采纳中粗砂回填,管顶 50cm 以上部分采纳良好的路基填料回填,回填压实度均应符合《给水排水管道工程施工及验收法律规范》(GB50268—2024）。检查井周围应采纳中粗砂回填。回填宽度不小于 400mm，严禁回填素土、废料等。检查井井框、井座下部间隙大于 30mm 的应采纳 C30 细石混凝土填充密实.不得采纳水泥砂浆坐浆处理。4、检查井:采纳砼砌块（MU10 混凝土普通砖）砌筑检查井;井墙及基础采纳 Mb10 水泥砂浆砌筑。检查井与塑料管道连...
