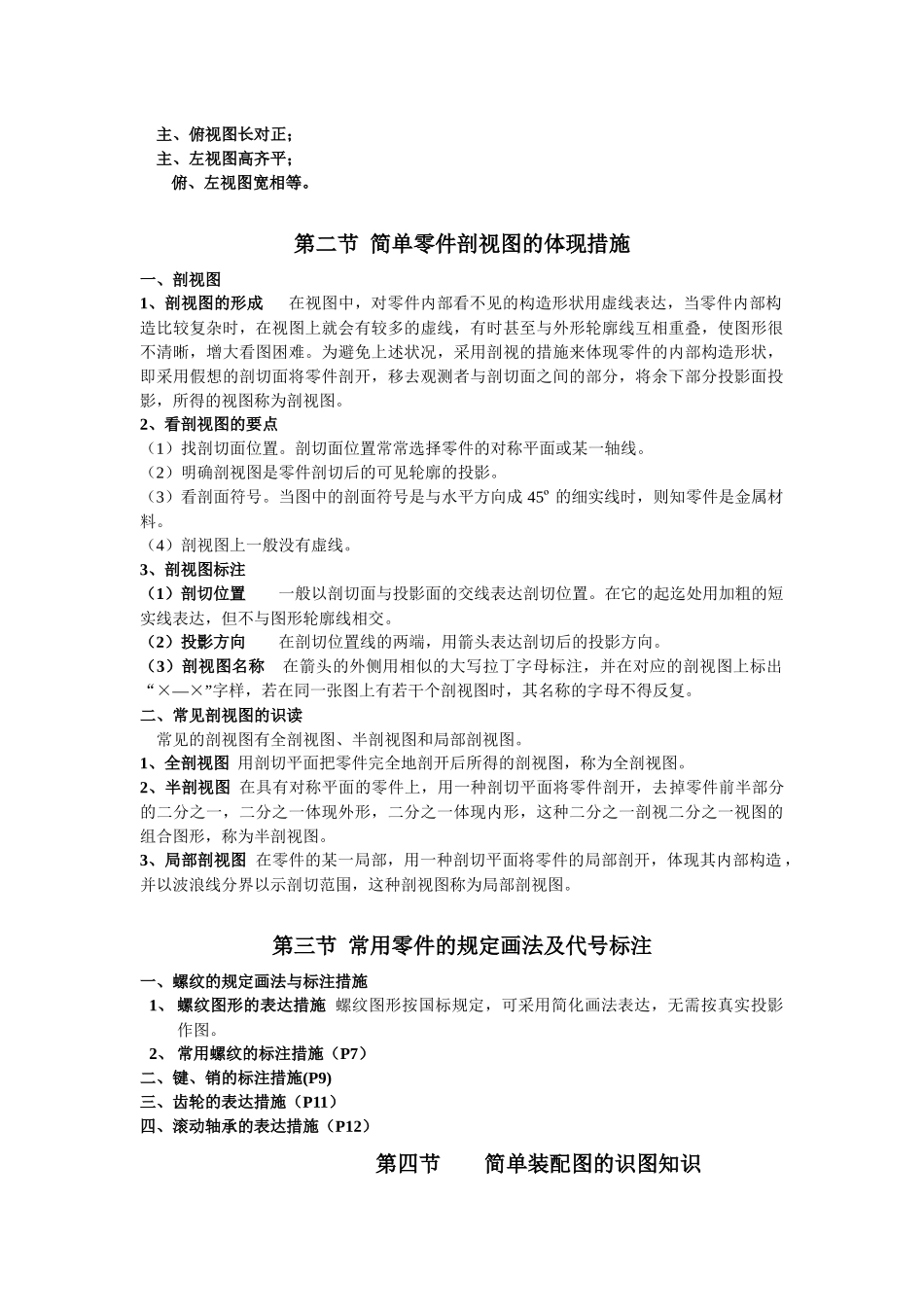

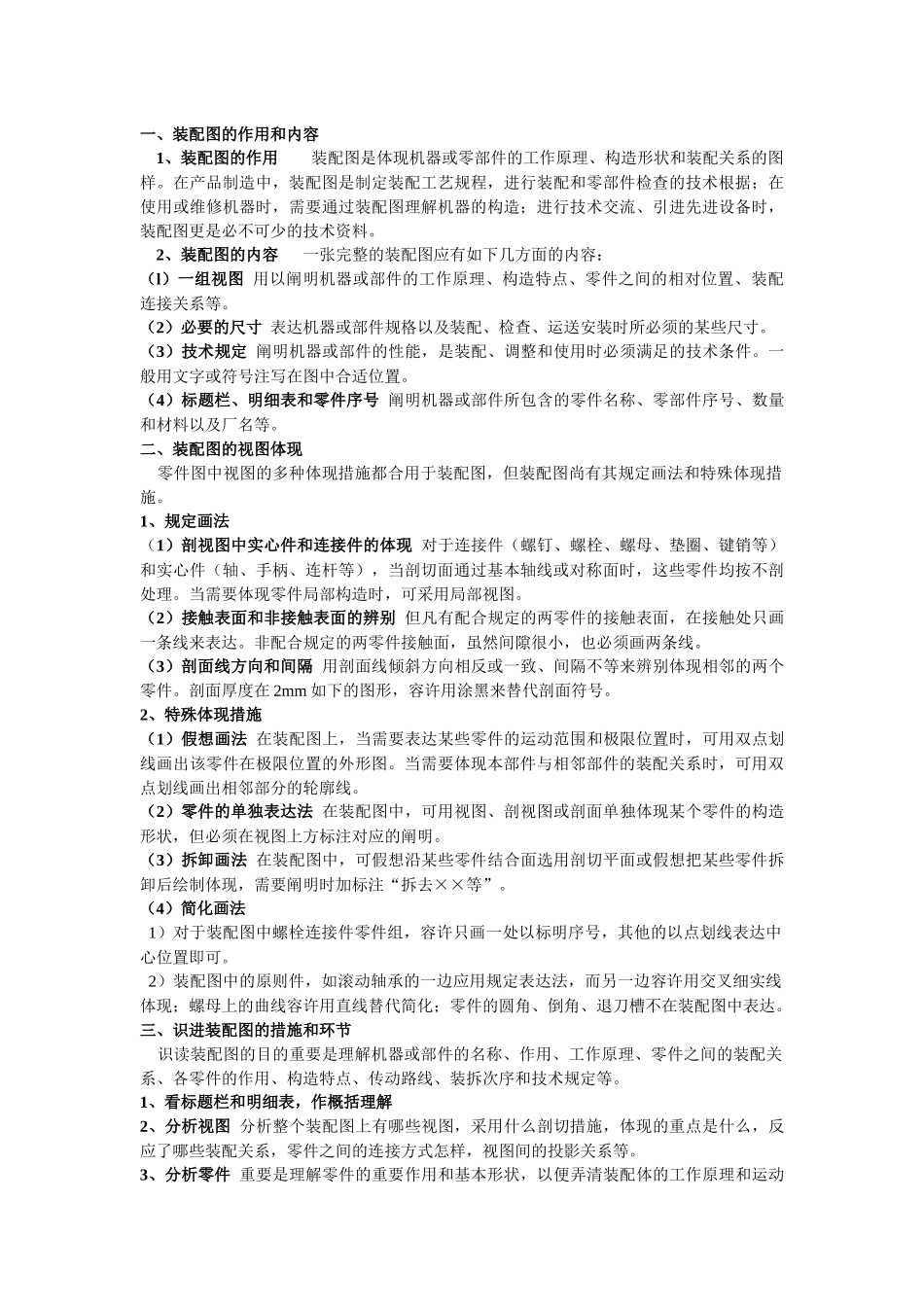

第一章 识图知识第一节 正投影的基本原理一、投影的基本知识一般把空间物体的形象在平面上体现出来的措施称为投影法。而在平面上所得到的图形称为该物体在此平面上的投影。要获得物体的投影图，必须具有光源、被投影对象和投影面。调整这三个条件又可得到不一样种的投影图。1、中心投影 投影线从投影中心点发出，投影线互不平行，用这种措施进行投影叫中心投影，用中心投影法得到的图形不能反应物体的真实大小，故机械图样不采用中心投影。2、正投影 当投影线互相平行，并与投影面垂直时，物体在投影面上所得的投影，称正投影，由于用正投影法能获得物体的真实形状，且绘制措施也较简单，已成为机械制图的基本原理与措施。二、三视图1、一面视图 将长方体的前后两面平行于投影面放置，从前去后看，即可在投影面上得到一种矩形的视图，这个视图称为主视图。2、两面视图 在一面视图的基础上再增长一种与原投影面垂直且水平放置的新投影面。由于在新投影面上的视图位于主视图的下方，故称为俯视图，投影面上的投影：长方体与其相对应的为矩形，而三棱柱为三角形，因此两面视图比一面视图更易辨别出物体的形状但某些状况下仍难辨别出物体的空间形状，3、三面视图 在前两者的基础上，再增长一种侧投影面，使它与前两个投影面都互相垂直，并位于两个投影面的右端，物体在新投影面上所得的视图是从左往右看，故称为左视图。因此三面视图更能体现物体的形状和特征。 把三个投影面及其投影旋转展开，俯视图确定了物体前、后、左、右四个不一样部位，反应了物体的宽度和长度。左视图确定了物体前、后、上、下四个不一样部位，体现了物体的高度和宽度。 由此可得出下列投影规律： 主、俯视图长对正； 主、左视图高齐平；俯、左视图宽相等。第二节 简单零件剖视图的体现措施一、剖视图1、剖视图的形成 在视图中，对零件内部看不见的构造形状用虚线表达，当零件内部构造比较复杂时，在视图上就会有较多的虚线，有时甚至与外形轮廓线互相重叠，使图形很不清晰，增大看图困难。为避免上述状况，采用剖视的措施来体现零件的内部构造形状，即采用假想的剖切面将零件剖开，移去观测者与剖切面之间的部分，将余下部分投影面投影，所得的视图称为剖视图。2、看剖视图的要点（1）找剖切面位置。剖切面位置常常选择零件的对称平面或某一轴线。（2）明确剖视图是零件剖切后的可见轮廓的投影。（3）看剖面符号。当图中的剖面符号是与水平方向成 45º 的细实...
