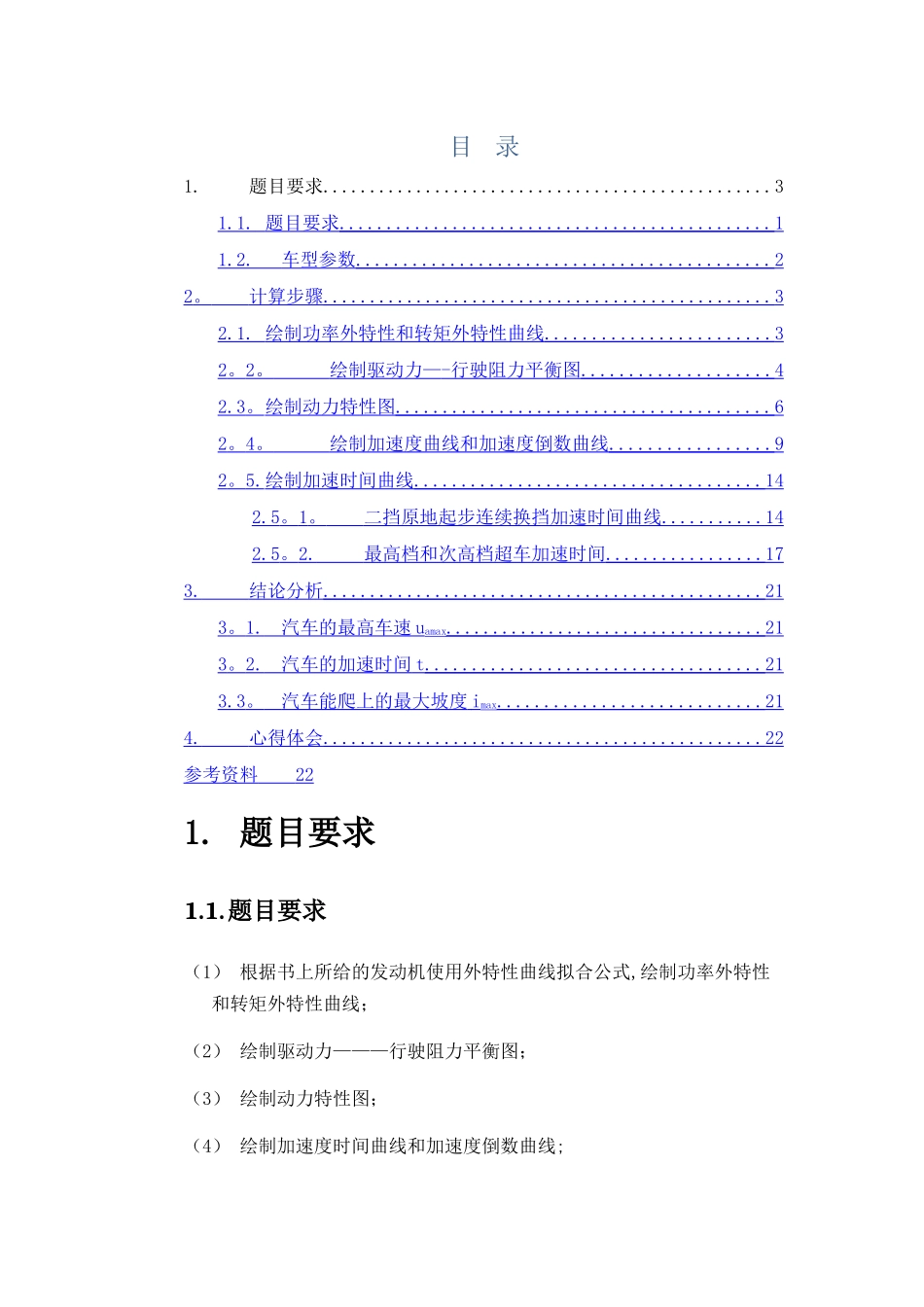

目 录1.题目要求................................................31.1. 题目要求 .............................................. 1 1.2. 车型参数 ............................................ 2 2 。 计算步骤 ................................................ 3 2.1. 绘制功率外特性和转矩外特性曲线 ........................ 3 2 。 2 。 绘制驱动力— - 行驶阻力平衡图 .................... 4 2.3 。 绘制动力特性图 ........................................ 6 2 。 4 。 绘制加速度曲线和加速度倒数曲线 ................. 9 2 。 5. 绘制加速时间曲线 ..................................... 14 2.5 。 1 。 二挡原地起步连续换挡加速时间曲线 ........... 14 2.5 。 2. 最高档和次高档超车加速时间 ................. 17 3. 结论分析 ............................................... 21 3 。 1. 汽车的最高车速 u amax .................................. 21 3 。 2. 汽车的加速时间 t .................................... 21 3.3 。 汽车能爬上的最大坡度 i max ............................ 21 4. 心得体会 ............................................... 22 参考资料 22 1. 题目要求1.1.题目要求（1） 根据书上所给的发动机使用外特性曲线拟合公式,绘制功率外特性和转矩外特性曲线；（2） 绘制驱动力———行驶阻力平衡图；（3） 绘制动力特性图；（4） 绘制加速度时间曲线和加速度倒数曲线;（5） 绘制加速时间曲线,包括原地起步连续换挡加速时间和最高档和次高档加速时间、加速区间（初速度和末速度）根据国家标准 GB/T12543—2024 规定选取，并在说明书中具体说明选取；（6） 对动力性进行总体评价。1.1.车型参数汽车发动机使用外特性-n 曲线的拟合公式为式中，Tq为发动机转矩（N·m）；n 为发动机转速（r/min）。发动机的最低转速 nmin=600r/min，最高转速 nmax=4000r/min装载质量 2000kg整车装备质量 1800kg总质量 3880kg车轮半径 0.367m传动系机械效率 ηT=0。84滚动阻力系数 f=0。016空气阻力系数×迎风面积 CDA=2。77m2主减速器传动比 i0=5。97飞轮转动惯量 If=0。218kg·m2二前轮转动惯量 IW1=1。798kg·m2四后轮转动惯量 IW2=3。598kg·m2变速器传动比 i1=6.09；i2=3.09；i3=1。71...
