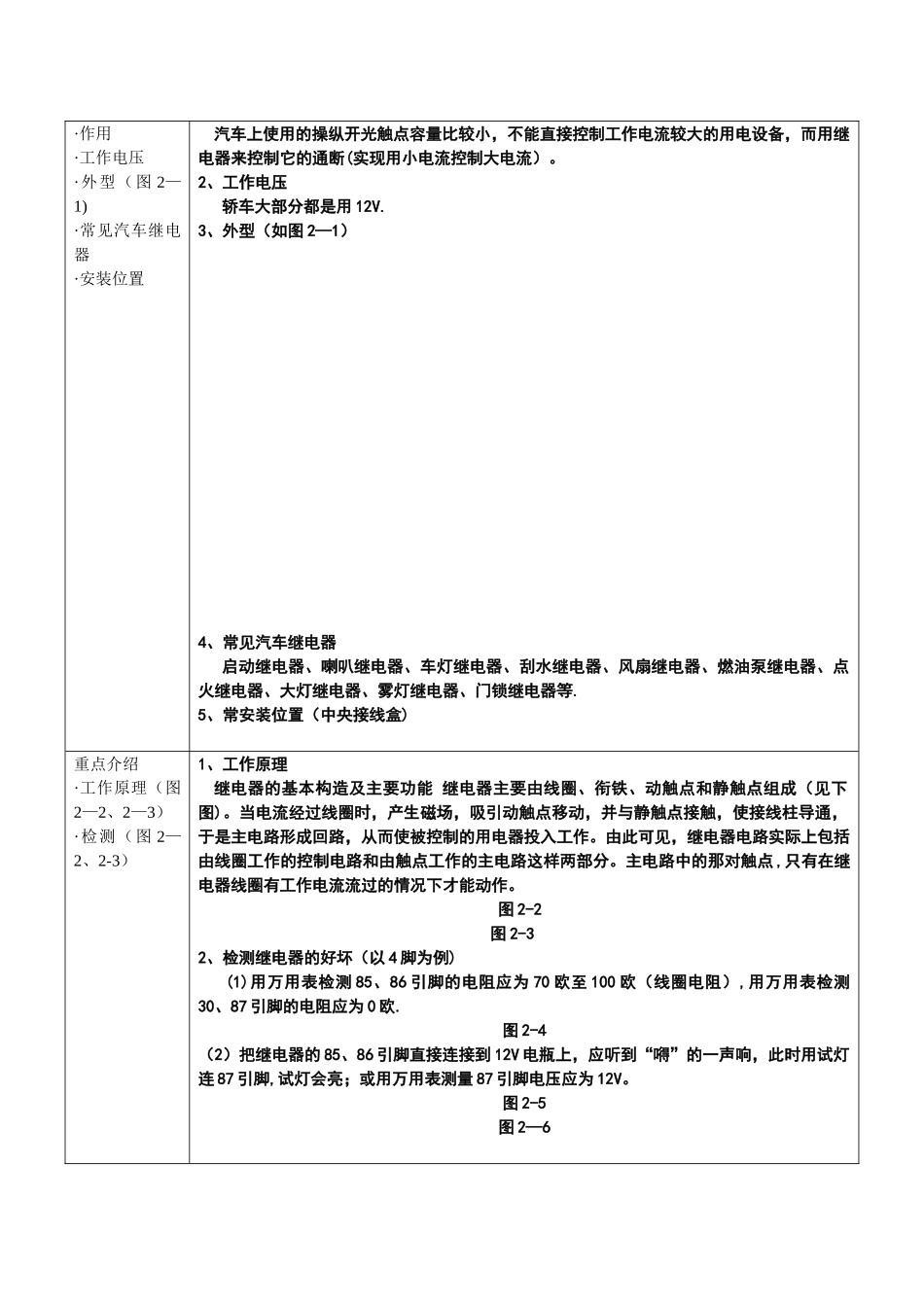

汽车运用与维修专业教案200 /200 学年 第 学期课程名称：汽车电路识图 授课人： 班级：12 级汽修二班第 03 讲题目：第二章 汽车电器基础元件第 03 讲 继电器第 4 周 星期二 第二节 本讲教学目标：知识点：·继电器的引脚含义·继电器的工作过程能力点：·掌握继电器的接线方法·掌握推断继电器的好坏本讲主要内容：·继电器的工作原理·继电器的分布·继电器的故障推断本讲教学要求及适合专业：·汽车运用与维修专业(2 课时)·简介继电器的分类·重点讲解继电器的工作原理及其引脚的含义教学重点： ·继电器的引脚含义·掌握继电器的接线方法教学难点： ·继电器的工作过程·掌握推断继电器的好坏教学方法及手段：重点介绍、简要介绍、重点分析、归纳小结、多媒体、实物与理论结合作业或课外阅读资料：·画出继电器的工作过程示意图·查找汽车继电器故障的案例本讲导入:复习上节电路保护装置内容，用一辆五菱乐驰试火没有电导入本讲内容:本讲教学内容：简单介绍：1、作用·作用·工作电压·外型（图 2—1)·常见汽车继电器·安装位置汽车上使用的操纵开光触点容量比较小，不能直接控制工作电流较大的用电设备，而用继电器来控制它的通断(实现用小电流控制大电流）。2、工作电压轿车大部分都是用 12V.3、外型（如图 2—1）4、常见汽车继电器启动继电器、喇叭继电器、车灯继电器、刮水继电器、风扇继电器、燃油泵继电器、点火继电器、大灯继电器、雾灯继电器、门锁继电器等.5、常安装位置（中央接线盒)重点介绍·工作原理（图2—2、2—3）·检测（图 2—2、2-3）1、工作原理继电器的基本构造及主要功能 继电器主要由线圈、衔铁、动触点和静触点组成（见下图)。当电流经过线圈时，产生磁场，吸引动触点移动，并与静触点接触，使接线柱导通，于是主电路形成回路，从而使被控制的用电器投入工作。由此可见，继电器电路实际上包括由线圈工作的控制电路和由触点工作的主电路这样两部分。主电路中的那对触点 ,只有在继电器线圈有工作电流流过的情况下才能动作。 图 2-2图 2-32、检测继电器的好坏（以 4 脚为例) (1)用万用表检测 85、86 引脚的电阻应为 70 欧至 100 欧（线圈电阻）,用万用表检测30、87 引脚的电阻应为 0 欧.图 2-4（2）把继电器的 85、86 引脚直接连接到 12V 电瓶上，应听到“嘚”的一声响，此时用试灯连 87 引脚,试灯会亮；或用万用表测量 87 引脚电压应为 12V。图 2-5图 2—6重点...
