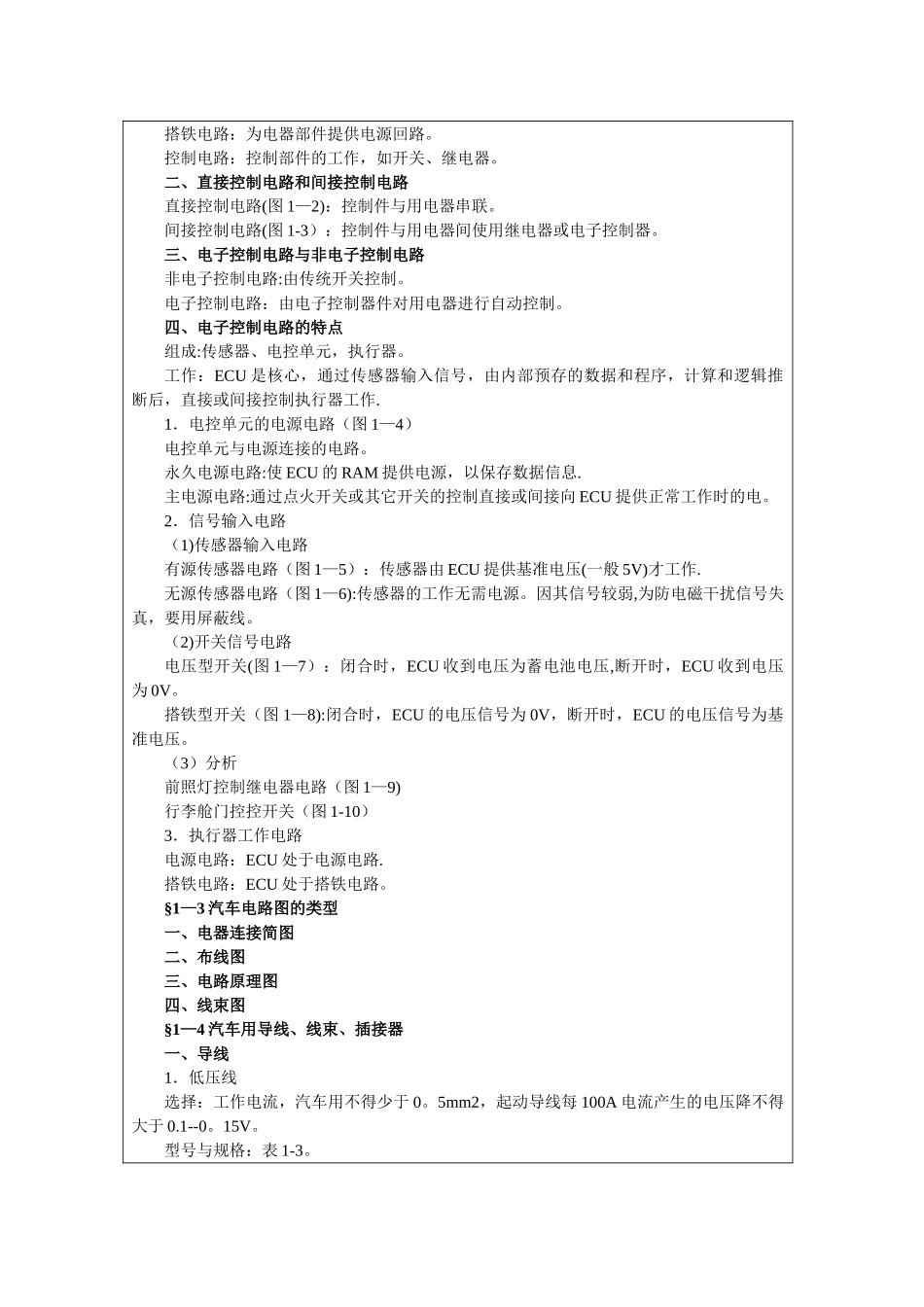

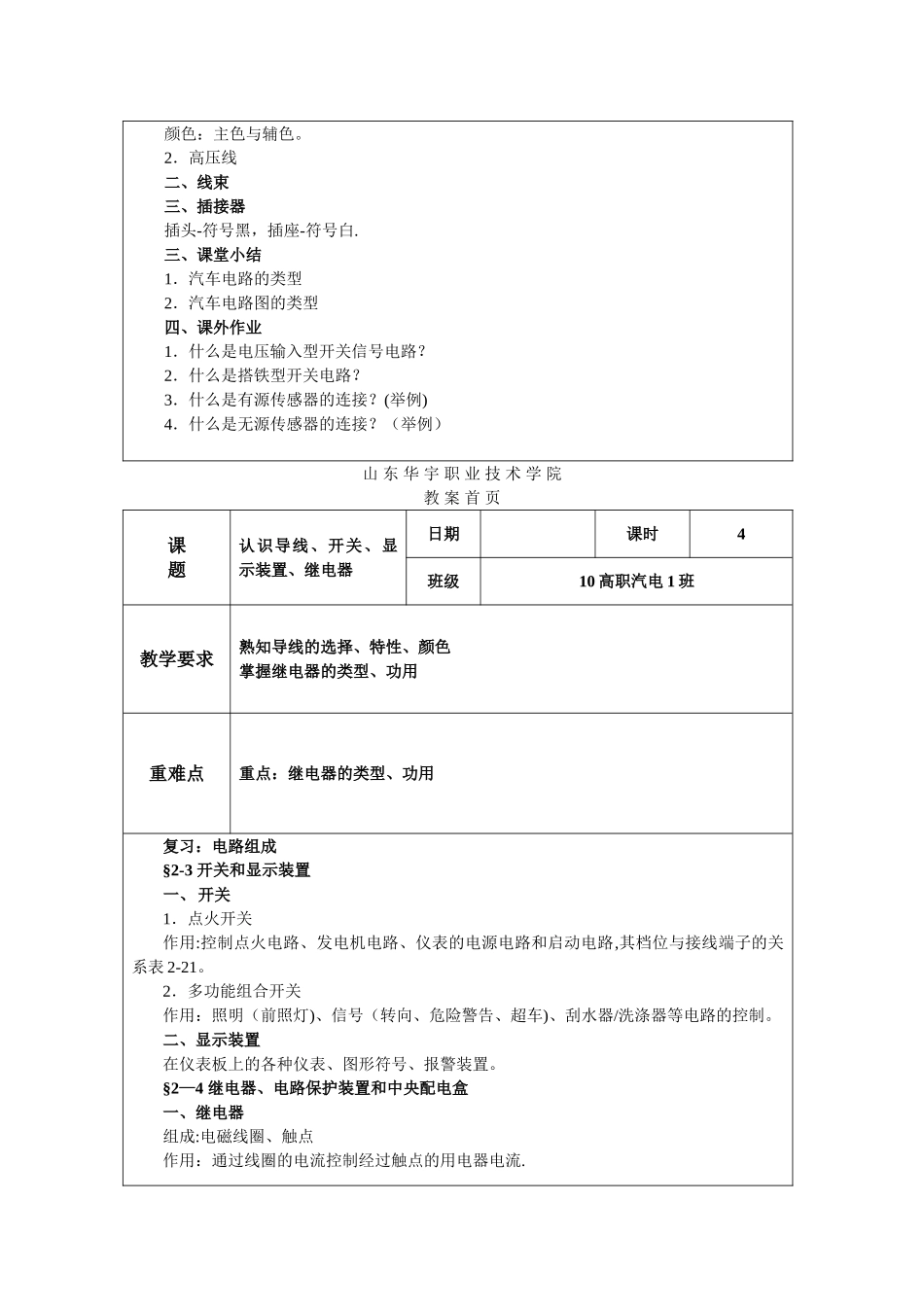

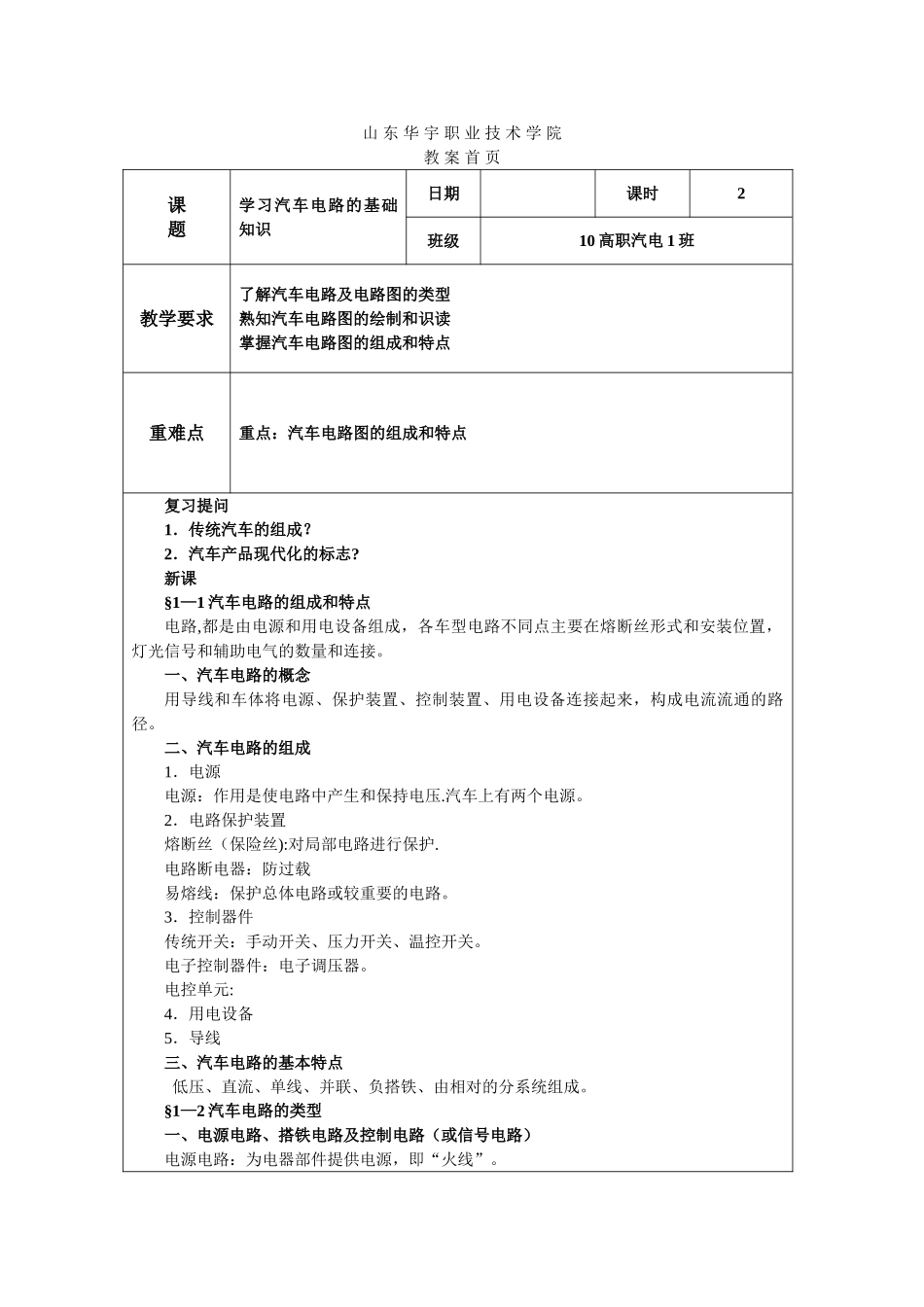

山 东 华 宇 职 业 技 术 学 院教 案 首 页课题学习汽车电路的基础知识日期课时2班级10 高职汽电 1 班教学要求了解汽车电路及电路图的类型熟知汽车电路图的绘制和识读掌握汽车电路图的组成和特点重难点重点：汽车电路图的组成和特点复习提问1．传统汽车的组成？2．汽车产品现代化的标志?新课§1—1 汽车电路的组成和特点电路,都是由电源和用电设备组成，各车型电路不同点主要在熔断丝形式和安装位置，灯光信号和辅助电气的数量和连接。一、汽车电路的概念用导线和车体将电源、保护装置、控制装置、用电设备连接起来，构成电流流通的路径。二、汽车电路的组成1．电源电源：作用是使电路中产生和保持电压.汽车上有两个电源。2．电路保护装置熔断丝（保险丝):对局部电路进行保护.电路断电器：防过载易熔线：保护总体电路或较重要的电路。3．控制器件传统开关：手动开关、压力开关、温控开关。电子控制器件：电子调压器。电控单元:4．用电设备5．导线三、汽车电路的基本特点 低压、直流、单线、并联、负搭铁、由相对的分系统组成。 §1—2 汽车电路的类型一、电源电路、搭铁电路及控制电路（或信号电路）电源电路：为电器部件提供电源，即“火线”。搭铁电路：为电器部件提供电源回路。控制电路：控制部件的工作，如开关、继电器。二、直接控制电路和间接控制电路直接控制电路(图 1—2)：控制件与用电器串联。间接控制电路(图 1-3）：控制件与用电器间使用继电器或电子控制器。三、电子控制电路与非电子控制电路非电子控制电路:由传统开关控制。电子控制电路：由电子控制器件对用电器进行自动控制。四、电子控制电路的特点组成:传感器、电控单元，执行器。工作：ECU 是核心，通过传感器输入信号，由内部预存的数据和程序，计算和逻辑推断后，直接或间接控制执行器工作.1．电控单元的电源电路（图 1—4）电控单元与电源连接的电路。永久电源电路:使 ECU 的 RAM 提供电源，以保存数据信息.主电源电路:通过点火开关或其它开关的控制直接或间接向 ECU 提供正常工作时的电。2．信号输入电路（1)传感器输入电路有源传感器电路（图 1—5）：传感器由 ECU 提供基准电压(一般 5V)才工作.无源传感器电路（图 1—6):传感器的工作无需电源。因其信号较弱,为防电磁干扰信号失真，要用屏蔽线。（2)开关信号电路电压型开关(图 1—7）：闭合时，ECU 收到电压为蓄电池电压,断开时，ECU 收到电压为 0V。搭铁型开关（图 1—8):闭合...
