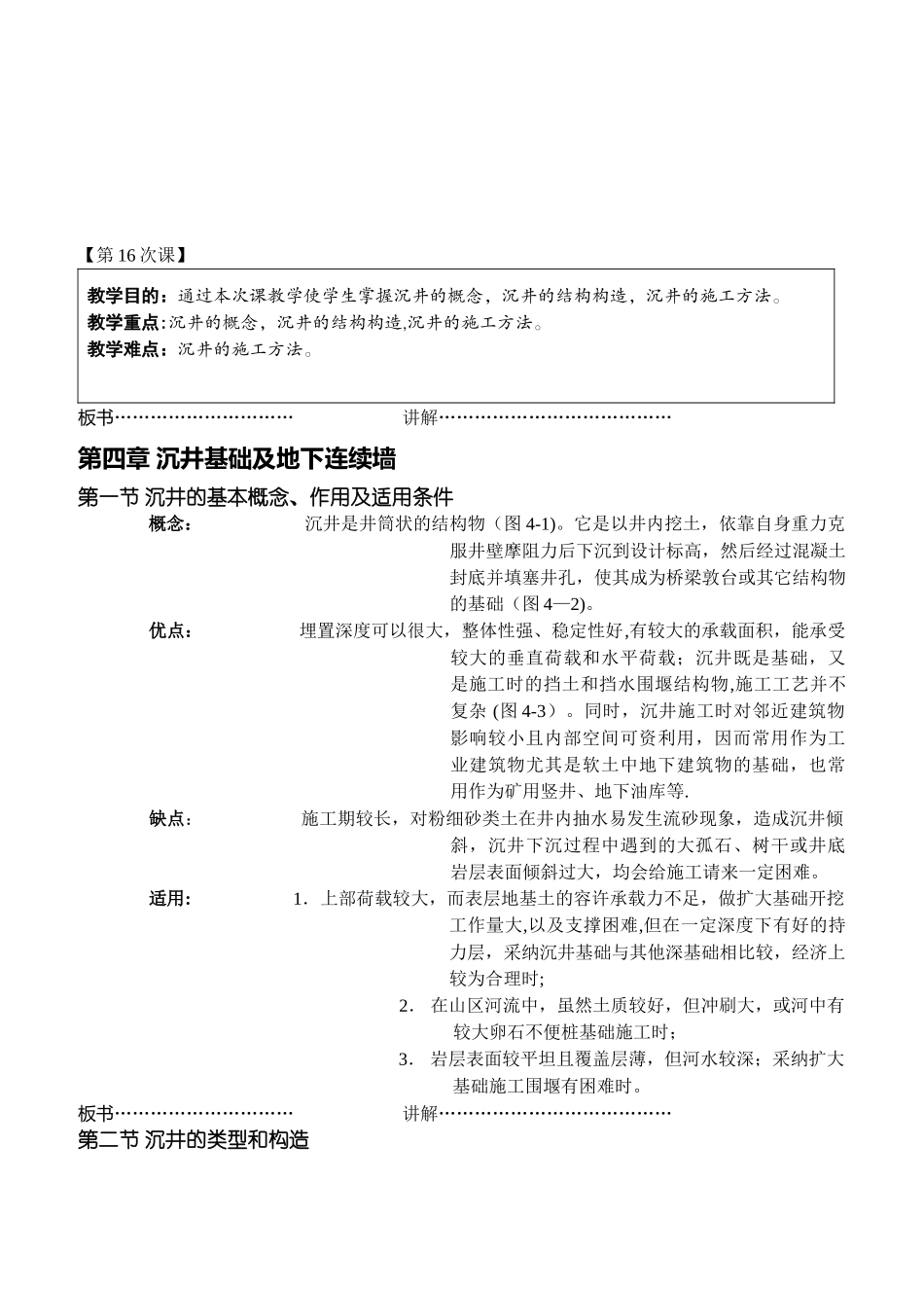

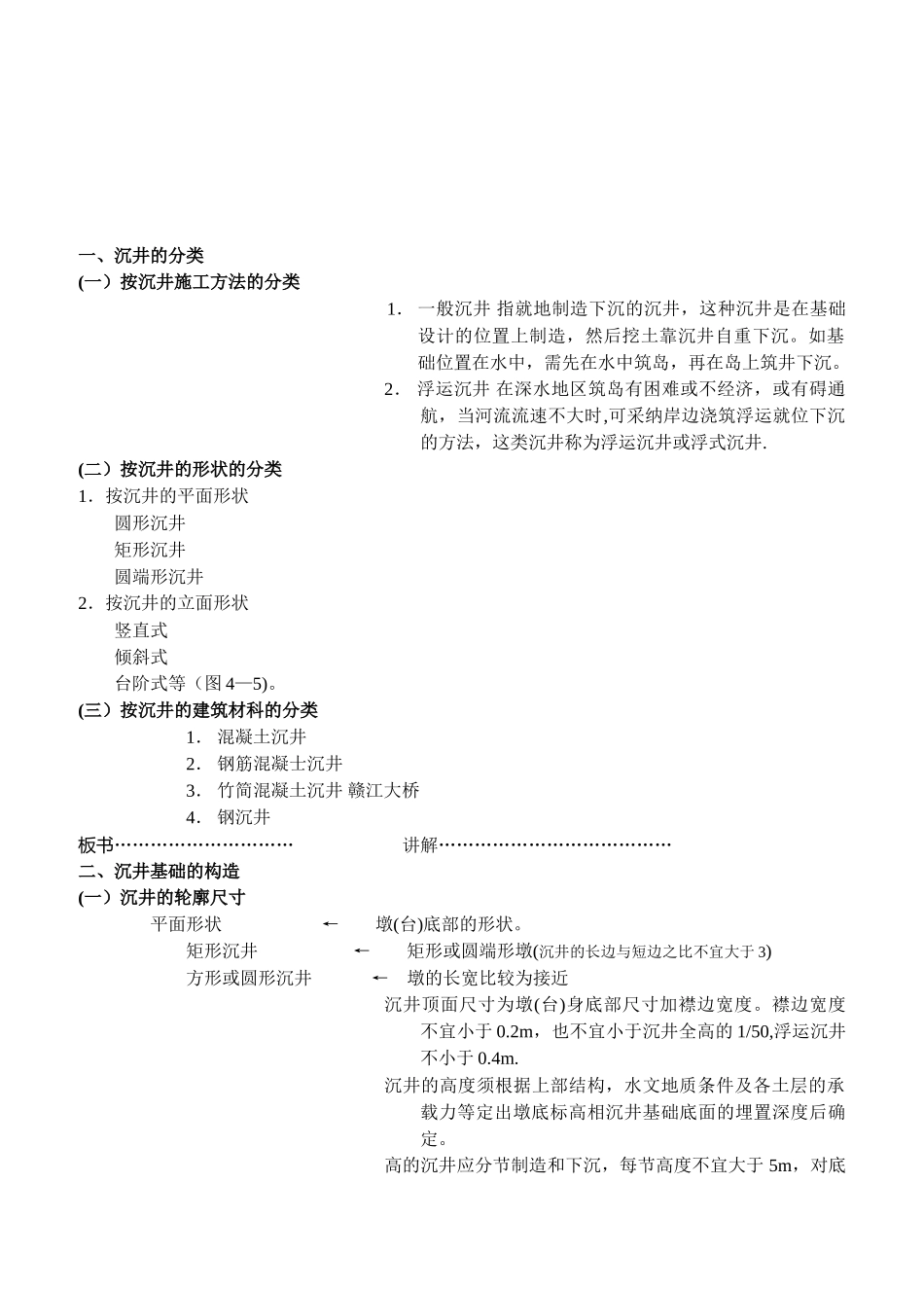

【第 16 次课】教学目的：通过本次课教学使学生掌握沉井的概念，沉井的结构构造，沉井的施工方法。教学重点:沉井的概念，沉井的结构构造,沉井的施工方法。教学难点：沉井的施工方法。板书………………………… 讲解…………………………………第四章 沉井基础及地下连续墙第一节 沉井的基本概念、作用及适用条件概念： 沉井是井筒状的结构物（图 4-1)。它是以井内挖土，依靠自身重力克服井壁摩阻力后下沉到设计标高，然后经过混凝土封底并填塞井孔，使其成为桥梁敦台或其它结构物的基础（图 4—2)。优点： 埋置深度可以很大，整体性强、稳定性好,有较大的承载面积，能承受较大的垂直荷载和水平荷载；沉井既是基础，又是施工时的挡土和挡水围堰结构物,施工工艺并不复杂 (图 4-3）。同时，沉井施工时对邻近建筑物影响较小且内部空间可资利用，因而常用作为工业建筑物尤其是软土中地下建筑物的基础，也常用作为矿用竖井、地下油库等.缺点： 施工期较长，对粉细砂类土在井内抽水易发生流砂现象，造成沉井倾斜，沉井下沉过程中遇到的大孤石、树干或井底岩层表面倾斜过大，均会给施工请来一定困难。适用: 1．上部荷载较大，而表层地基土的容许承载力不足，做扩大基础开挖工作量大,以及支撑困难,但在一定深度下有好的持力层，采纳沉井基础与其他深基础相比较，经济上较为合理时;2． 在山区河流中，虽然土质较好，但冲刷大，或河中有较大卵石不便桩基础施工时； 3． 岩层表面较平坦且覆盖层薄，但河水较深；采纳扩大基础施工围堰有困难时。板书………………………… 讲解…………………………………第二节 沉井的类型和构造一、沉井的分类(一）按沉井施工方法的分类1． 一般沉井 指就地制造下沉的沉井，这种沉井是在基础设计的位置上制造，然后挖土靠沉井自重下沉。如基础位置在水中，需先在水中筑岛，再在岛上筑井下沉。2． 浮运沉井 在深水地区筑岛有困难或不经济，或有碍通航，当河流流速不大时,可采纳岸边浇筑浮运就位下沉的方法，这类沉井称为浮运沉井或浮式沉井.(二）按沉井的形状的分类1．按沉井的平面形状 圆形沉井 矩形沉井 圆端形沉井2．按沉井的立面形状竖直式倾斜式台阶式等（图 4—5)。(三）按沉井的建筑材科的分类1． 混凝土沉井 2． 钢筋混凝士沉井 3． 竹简混凝土沉井 赣江大桥4． 钢沉井板书………………………… 讲解…………………………………二、沉井基础的构造(一）沉井的轮廓尺寸平面形状 ← ...
