沿河截污抽水施工专项方案12.25

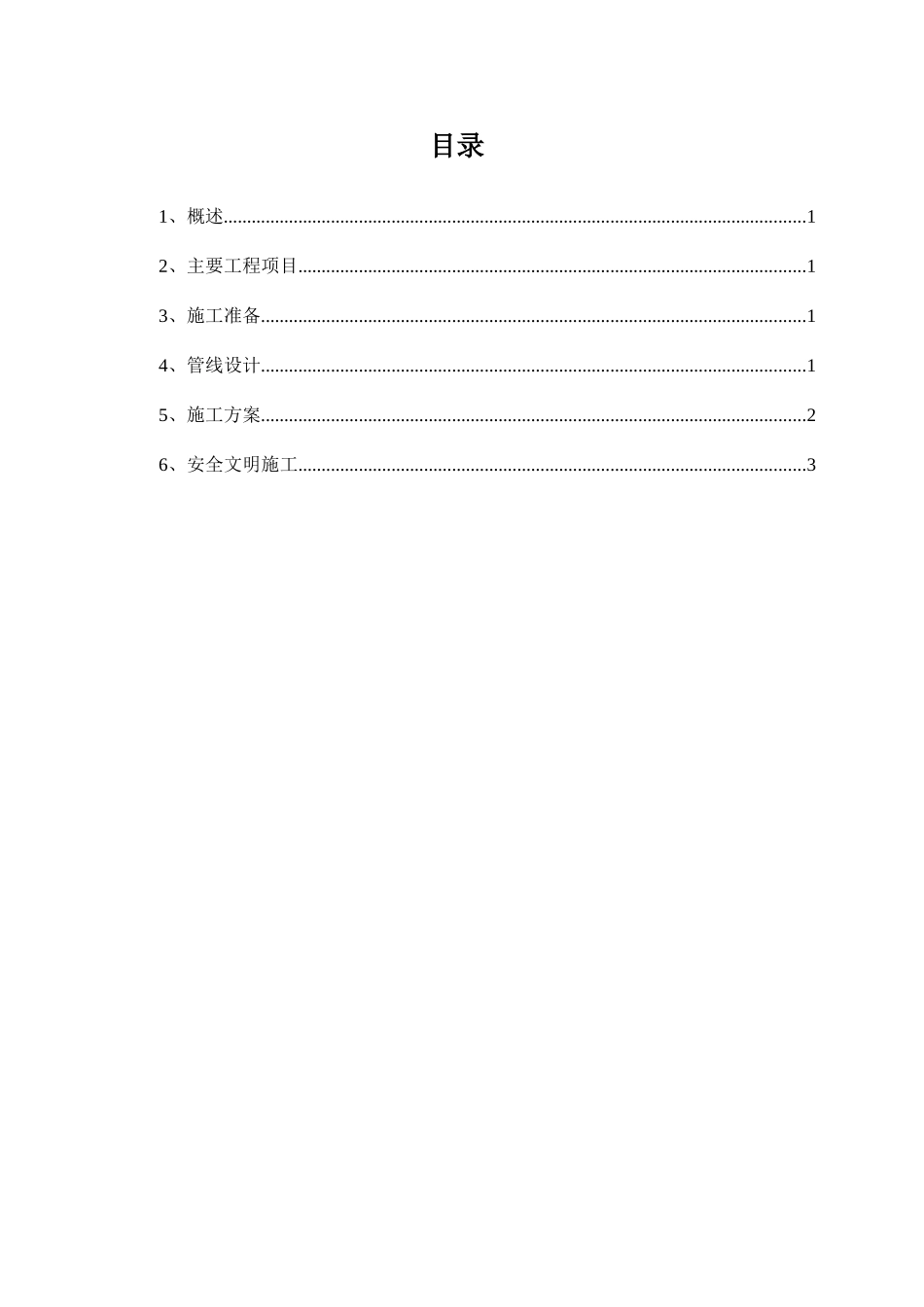

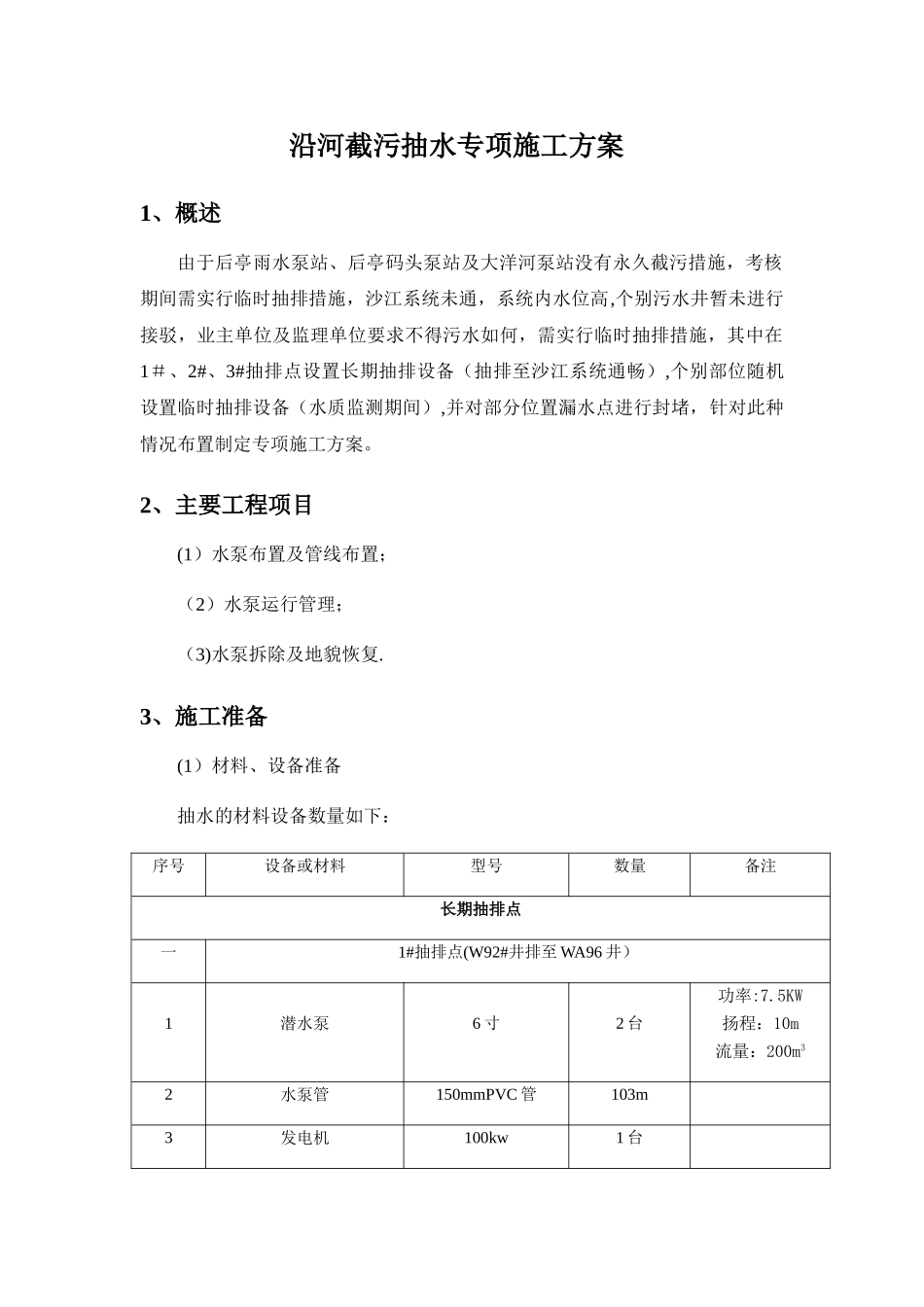

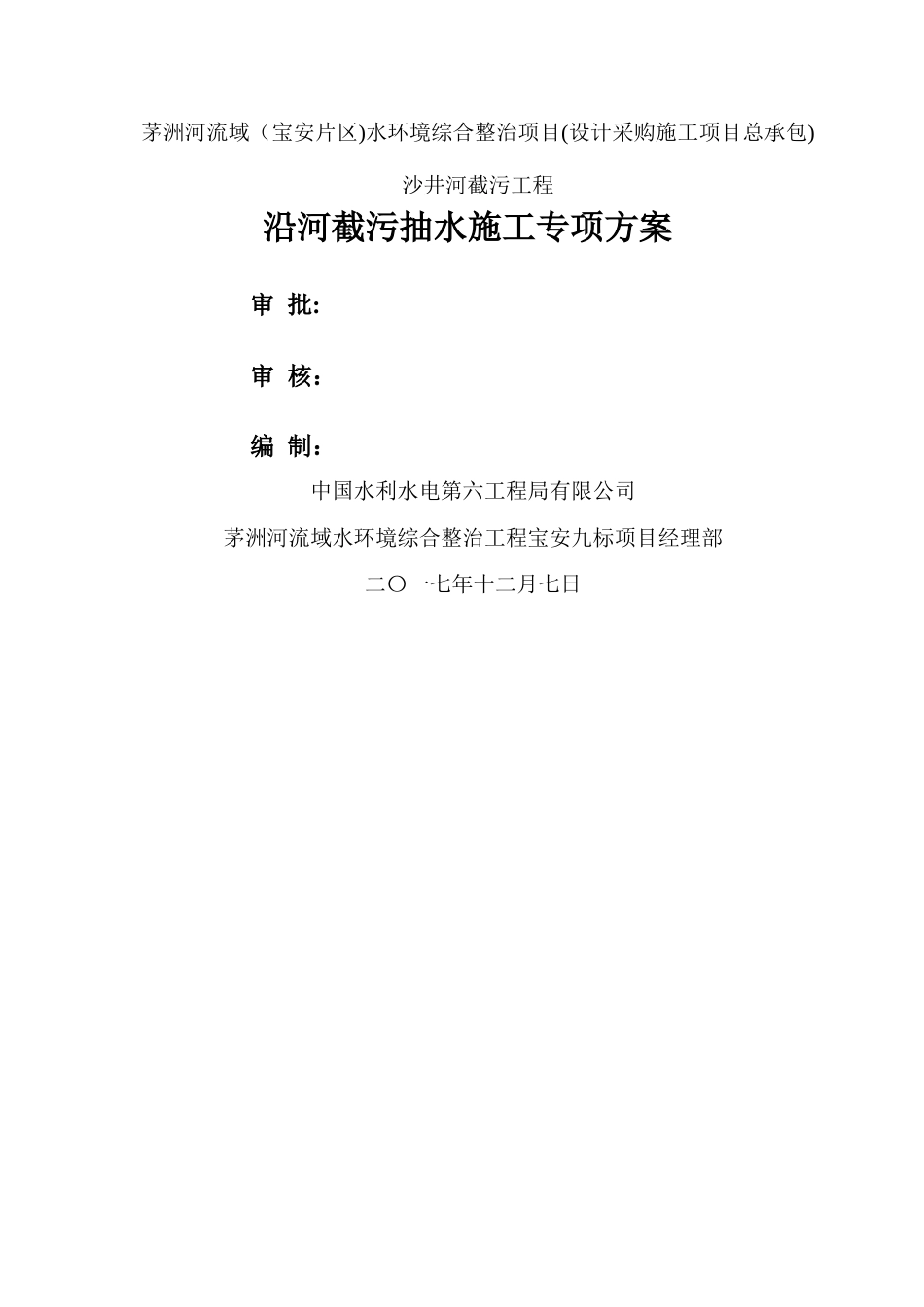

茅洲河流域（宝安片区)水环境综合整治项目(设计采购施工项目总承包)沙井河截污工程沿河截污抽水施工专项方案 审 批: 审 核： 编 制：中国水利水电第六工程局有限公司茅洲河流域水环境综合整治工程宝安九标项目经理部二〇一七年十二月七日目录1、概述.............................................................................................................................12、主要工程项目.............................................................................................................13、施工准备.....................................................................................................................14、管线设计.....................................................................................................................15、施工方案.....................................................................................................................26、安全文明施工.............................................................................................................3沿河截污抽水专项施工方案1、概述由于后亭雨水泵站、后亭码头泵站及大洋河泵站没有永久截污措施，考核期间需实行临时抽排措施，沙江系统未通，系统内水位高,个别污水井暂未进行接驳，业主单位及监理单位要求不得污水如何，需实行临时抽排措施，其中在1＃、2#、3#抽排点设置长期抽排设备（抽排至沙江系统通畅）,个别部位随机设置临时抽排设备（水质监测期间）,并对部分位置漏水点进行封堵，针对此种情况布置制定专项施工方案。2、主要工程项目(1）水泵布置及管线布置；（2）水泵运行管理；（3)水泵拆除及地貌恢复.3、施工准备 (1）材料、设备准备抽水的材料设备数量如下：序号设备或材料型号数量备注长期抽排点一1#抽排点(W92#井排至 WA96 井）1潜水泵6 寸2 台功率:7.5KW扬程：10m流量：200m32水泵管150mmPVC 管103m3发电机100kw1 台4管路人工开挖0。65m³8。61m5弯头90°4 个6弯头135°2 个7钢板2mm4。31㎡50cm 宽8混凝土浇筑0.65 m³二2#抽排点 JC1-JC7（JC7 截污井抽至 W55＃井)1潜水泵8 寸2 台功率:22KW扬程:10m流量:400m3/h2水泵管200mmPVC 管80m3管路人工开挖0.45m³6m4弯头90°7 个5弯头135°2 个6钢板2mm3㎡50cm 宽7混凝土浇筑0.45m³三3#抽排...
