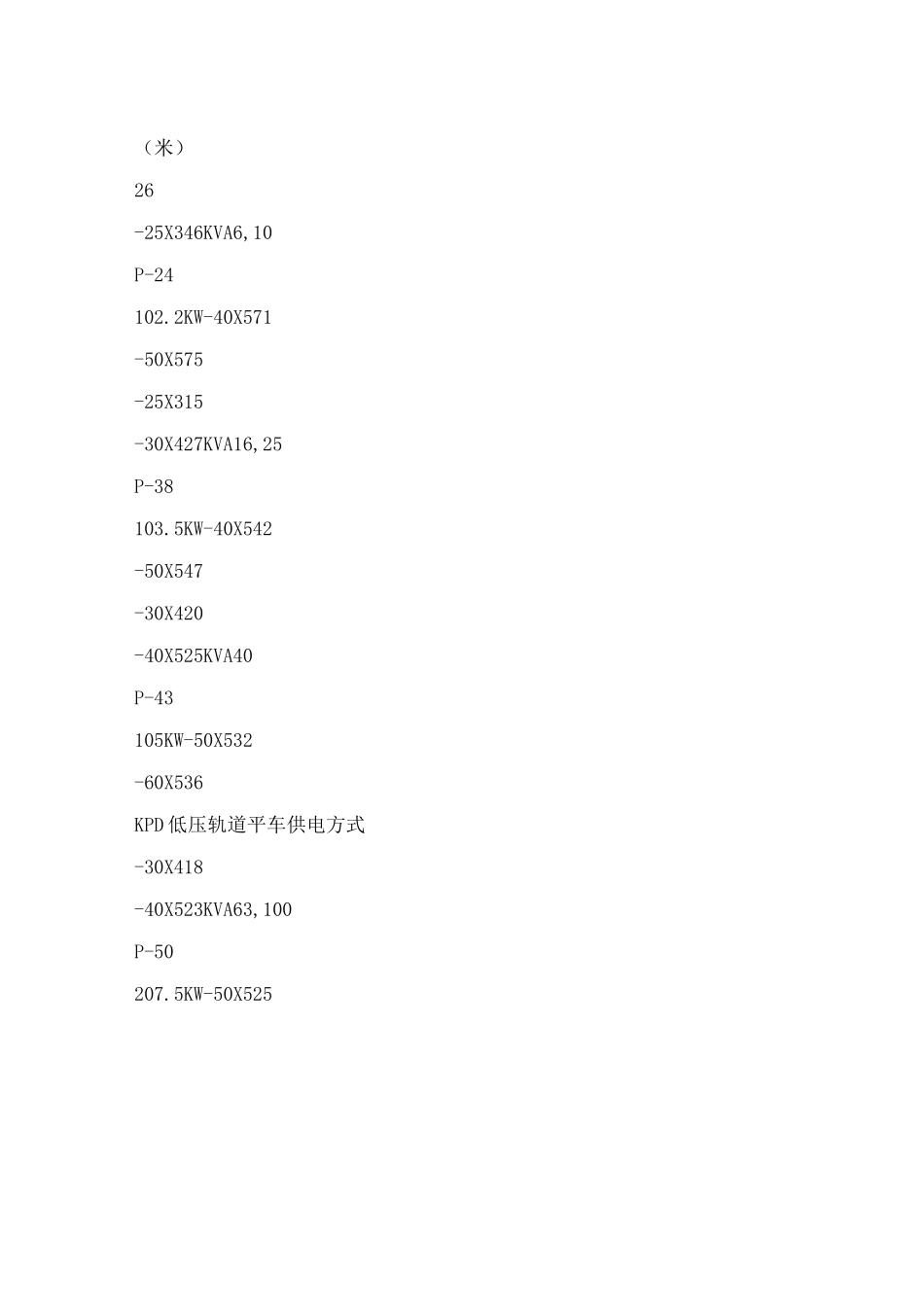

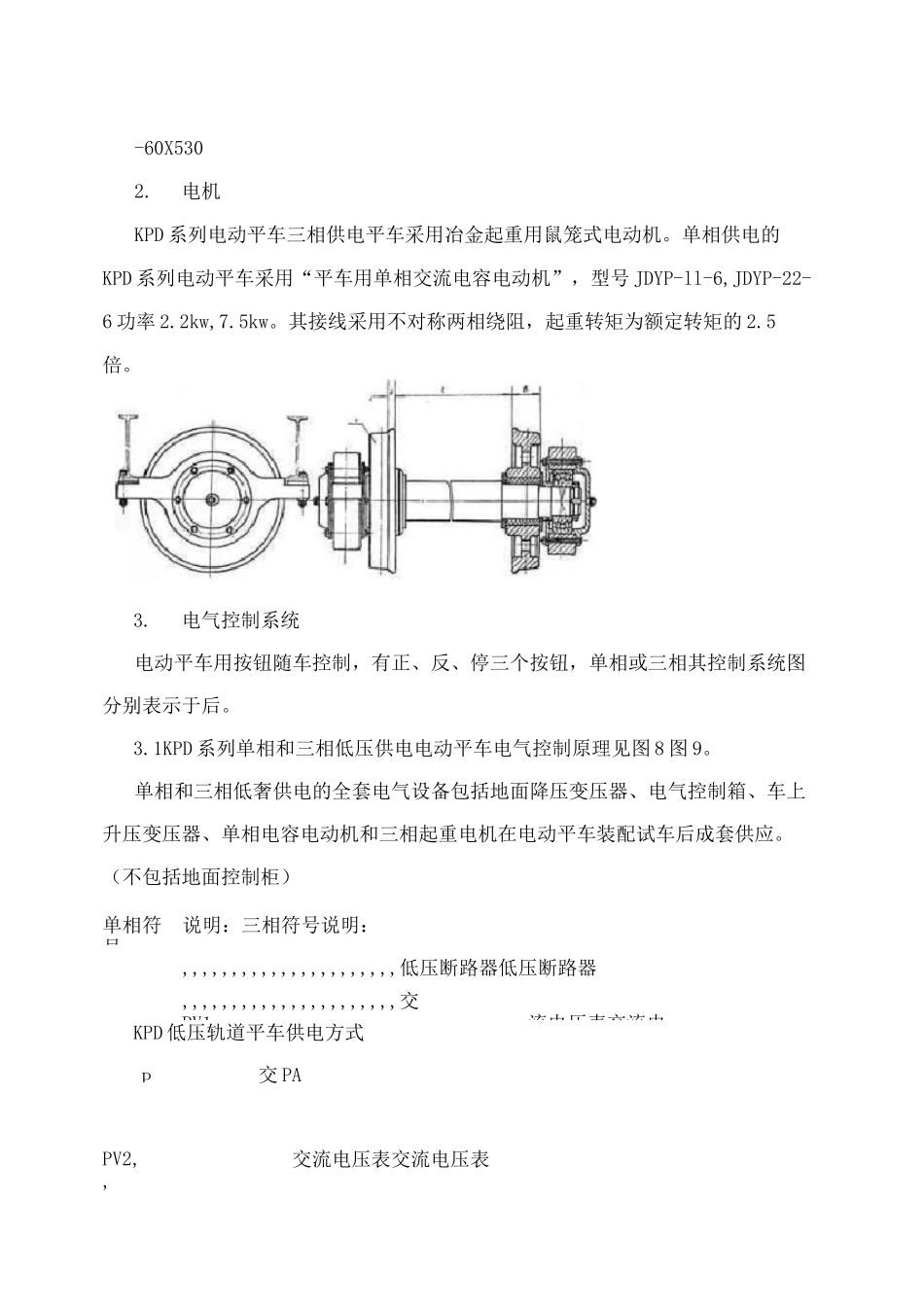

KPD 低压轨道平车供电方式1.供电方式下列数据均有新乡百分百机电有限公司提供KPD 系列将 380 伏电源(三相或单相)经地面降压变压器降至 36,24 伏安全电压。鐀电给导电轨,经平车的导电装置将低电压送至车上的升压变压器升压至 380 伏,以拖动三相电机或 JDYP 型单相电容电动机。36V 低压轨道供电有下列优点:1.1 安全以往采用 380 伏拖缆供电有可能因裸线碰轨面发生人身事故,现采用 36V,24V 低压供电是安全电压。车上的升压变压器输出 380V 电压,虽很高,但这 380V 电压的二个端点对地都是绝缘的,若 380V 电压的一个端头落于车体上,此时,人体触及到车体也不会角电。因为 380V 电压的另一个端头对地仍然是绝缘的,并不构成回路。1.2 经济方便。不用拖电缆,不用电缆卷筒,不用滑线地沟,使维护保养大为简单方便,运行费用也降低很多。1.3 灵活采用轨道供电,平车就可以方便地随轨道拐弯,因而不仅可以直线运行,也可环行行驶,作为工艺流程的一部份。当采用单相两轨供电时,还可以分岔,给总图运输布置带来很大方便。只要适当增加地面降压变压器台数,运行长度还不受限制。供电轨道铺设详情,请参阅本厂提供的路轨铺设基础图。按上述安装方式和要求,低压供电平车自一台降压变压器允许最大运行距离如表 6:表 6滑触线选择降压变压器PDG 平车吨位供电点距离变压器容量电机功率钢轨铜补偿线(米)26-25X346KVA6,10P-24102.2KW-40X571-50X575-25X315-30X427KVA16,25P-38103.5KW-40X542-50X547-30X420-40X525KVA40P-43105KW-50X532-60X536KPD 低压轨道平车供电方式-30X418-40X523KVA63,100P-50207.5KW-50X525P-60X5302.电机KPD 系列电动平车三相供电平车采用冶金起重用鼠笼式电动机。单相供电的KPD 系列电动平车采用“平车用单相交流电容电动机”,型号 JDYP-ll-6,JDYP-22-6 功率 2.2kw,7.5kw。其接线采用不对称两相绕阻,起重转矩为额定转矩的 2.5倍。3.电气控制系统电动平车用按钮随车控制,有正、反、停三个按钮,单相或三相其控制系统图分别表示于后。3.1KPD 系列单相和三相低压供电电动平车电气控制原理见图 8 图 9。单相和三相低奢供电的全套电气设备包括地面降压变压器、电气控制箱、车上升压变压器、单相电容电动机和三相起重电机在电动平车装配试车后成套供应。(不包括地面控制柜)单相符号说明:三相符号说明:,,,,,,,,,,,,,,,,,,,,,,低压断路器低压断路器,,,,,,,,,,,,,,,,,,,,,,交PV1,,,,,,,...
