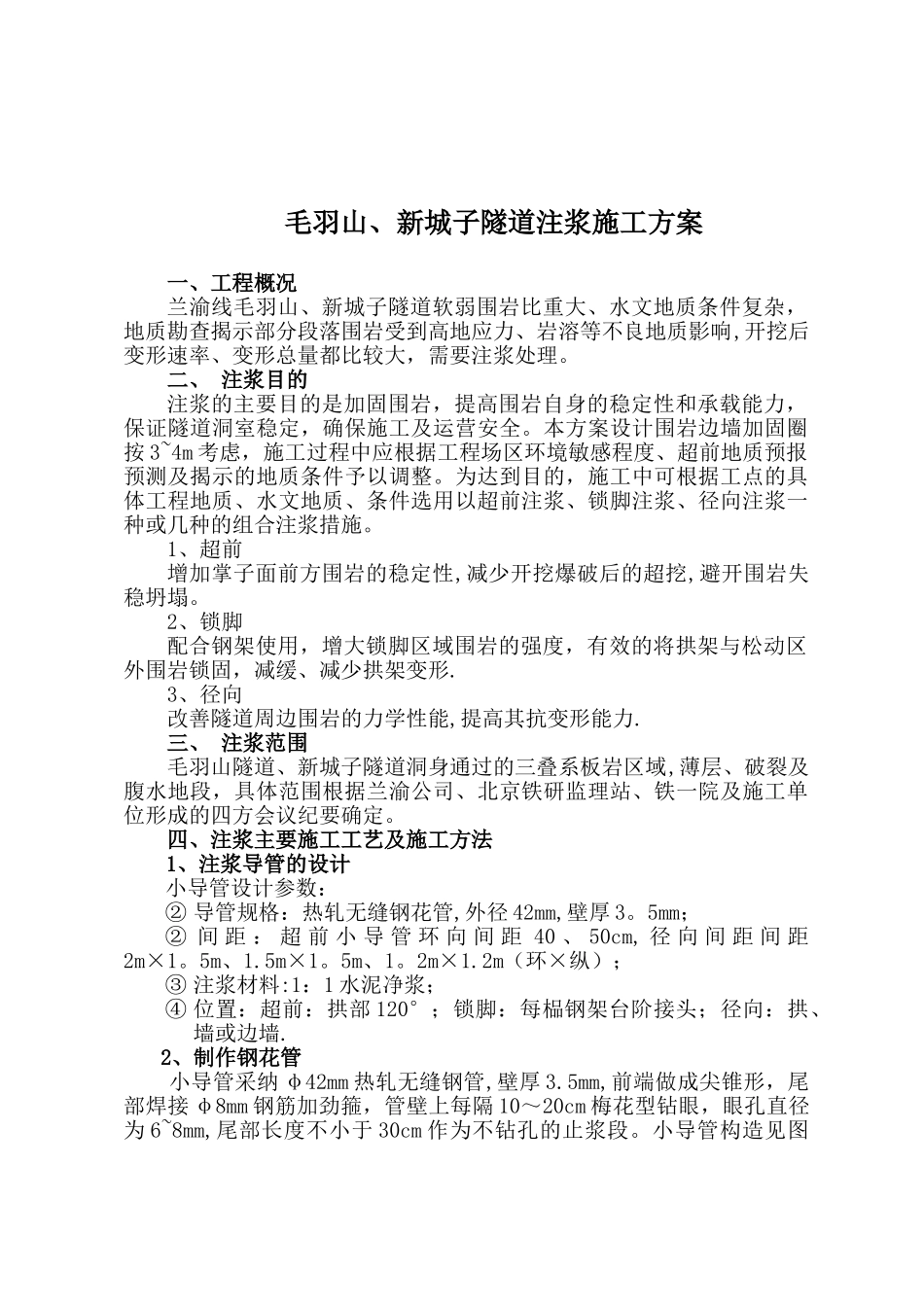

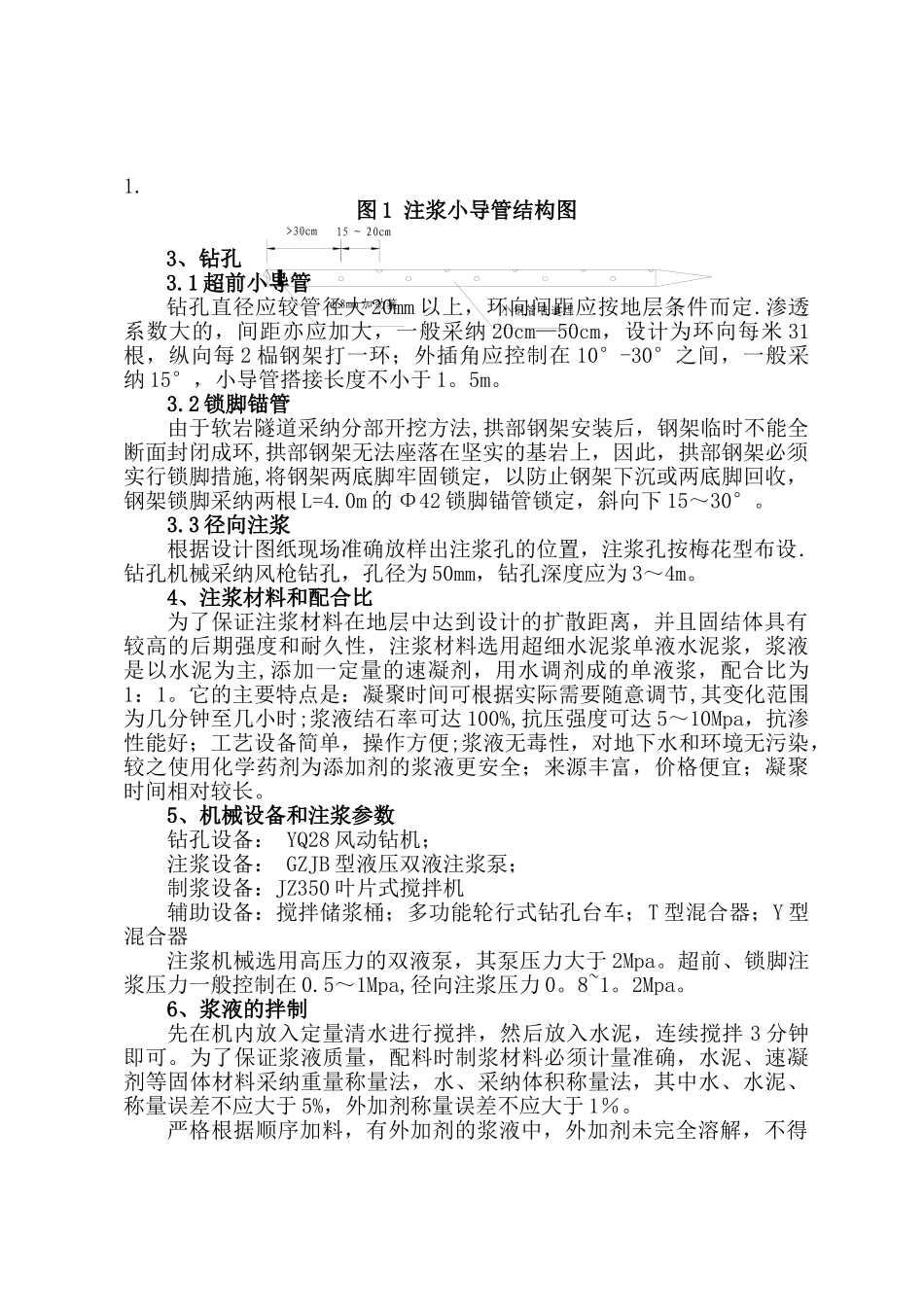

毛羽山、新城子隧道注浆施工方案一、工程概况兰渝线毛羽山、新城子隧道软弱围岩比重大、水文地质条件复杂，地质勘查揭示部分段落围岩受到高地应力、岩溶等不良地质影响,开挖后变形速率、变形总量都比较大，需要注浆处理。二、 注浆目的注浆的主要目的是加固围岩，提高围岩自身的稳定性和承载能力，保证隧道洞室稳定，确保施工及运营安全。本方案设计围岩边墙加固圈按 3~4m 考虑，施工过程中应根据工程场区环境敏感程度、超前地质预报预测及揭示的地质条件予以调整。为达到目的，施工中可根据工点的具体工程地质、水文地质、条件选用以超前注浆、锁脚注浆、径向注浆一种或几种的组合注浆措施。1、超前增加掌子面前方围岩的稳定性,减少开挖爆破后的超挖,避开围岩失稳坍塌。2、锁脚配合钢架使用，增大锁脚区域围岩的强度，有效的将拱架与松动区外围岩锁固，减缓、减少拱架变形.3、径向改善隧道周边围岩的力学性能,提高其抗变形能力.三、 注浆范围毛羽山隧道、新城子隧道洞身通过的三叠系板岩区域,薄层、破裂及腹水地段，具体范围根据兰渝公司、北京铁研监理站、铁一院及施工单位形成的四方会议纪要确定。 四、注浆主要施工工艺及施工方法1、注浆导管的设计小导管设计参数：② 导管规格：热轧无缝钢花管,外径 42mm,壁厚 3。5mm；② 间 距 ： 超 前 小 导 管 环 向 间 距 40 、 50cm, 径 向 间 距 间 距2m×1。5m、1.5m×1。5m、1。2m×1.2m（环×纵）；③ 注浆材料:1：1 水泥净浆；④ 位置：超前：拱部 120°；锁脚：每榀钢架台阶接头；径向：拱、墙或边墙.2、制作钢花管 小导管采纳 φ42mm 热轧无缝钢管,壁厚 3.5mm,前端做成尖锥形，尾部焊接 φ8mm 钢筋加劲箍，管壁上每隔 10～20cm 梅花型钻眼，眼孔直径为 6~8mm,尾部长度不小于 30cm 作为不钻孔的止浆段。小导管构造见图1.图 1 注浆小导管结构图3、钻孔3.1 超前小导管钻孔直径应较管径大 20mm 以上，环向间距应按地层条件而定.渗透系数大的，间距亦应加大，一般采纳 20cm—50cm，设计为环向每米 31根，纵向每 2 榀钢架打一环；外插角应控制在 10°-30°之间，一般采纳 15°，小导管搭接长度不小于 1。5m。3.2 锁脚锚管由于软岩隧道采纳分部开挖方法,拱部钢架安装后，钢架临时不能全断面封闭成环,拱部钢架无法座落在坚实的基岩上，因此，拱部钢架必须实行锁脚措施,将钢架两底脚牢固锁定，以防止钢架下沉或两底脚回收，钢架锁脚采纳两根 L...
