流量测量方法和仪表选择

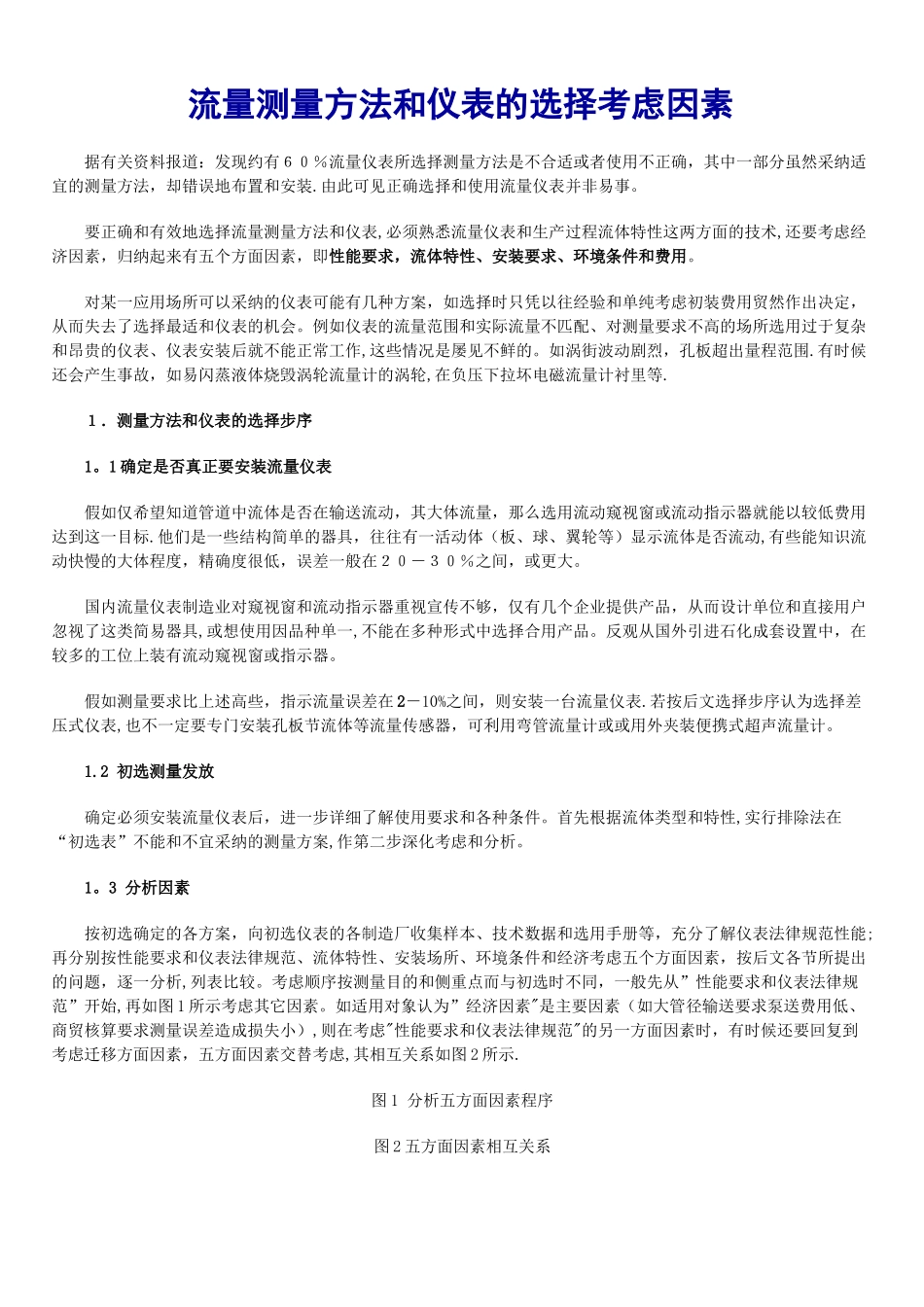

流量测量方法和仪表选择_第1页
1/15

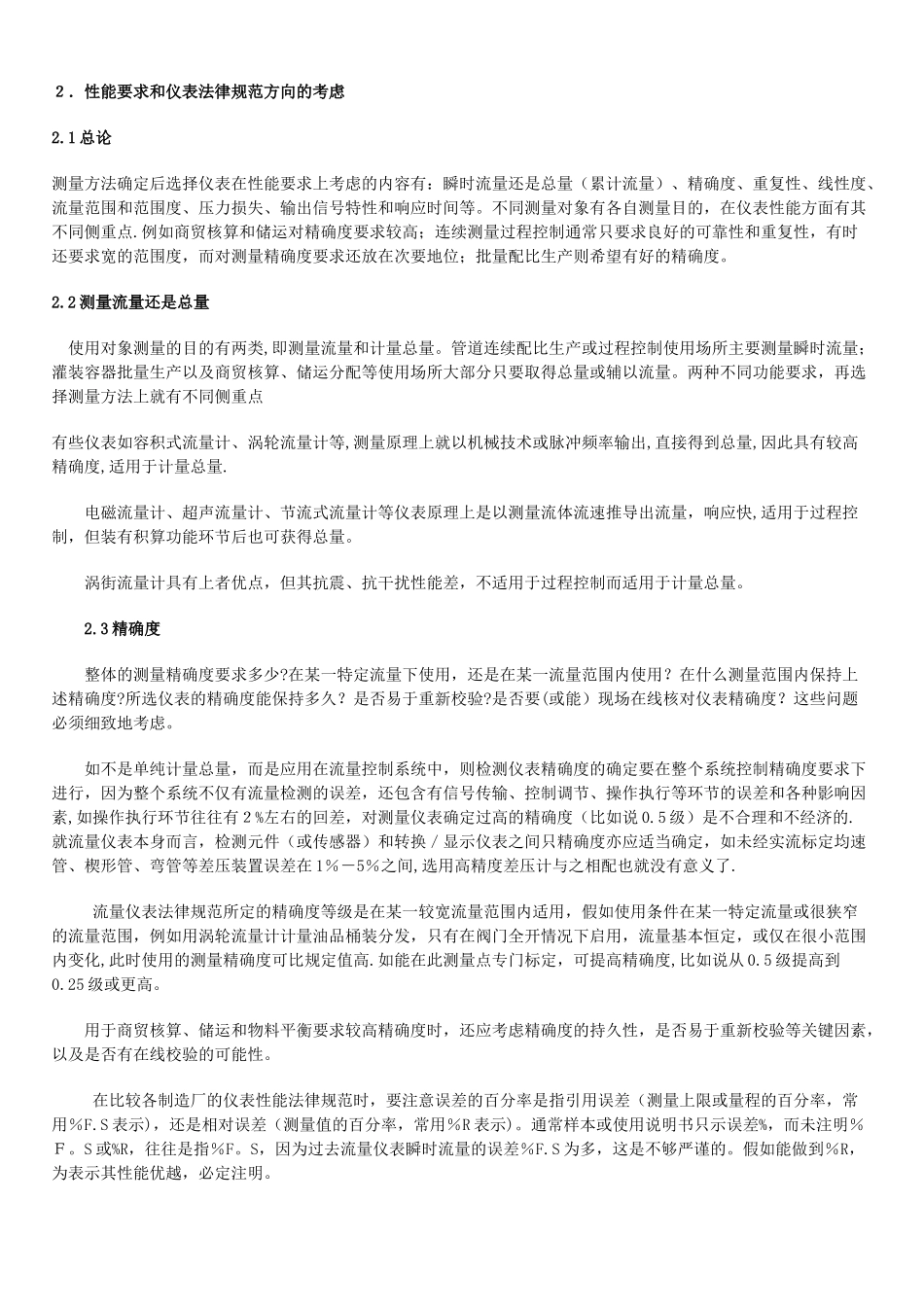

流量测量方法和仪表选择_第2页
2/15

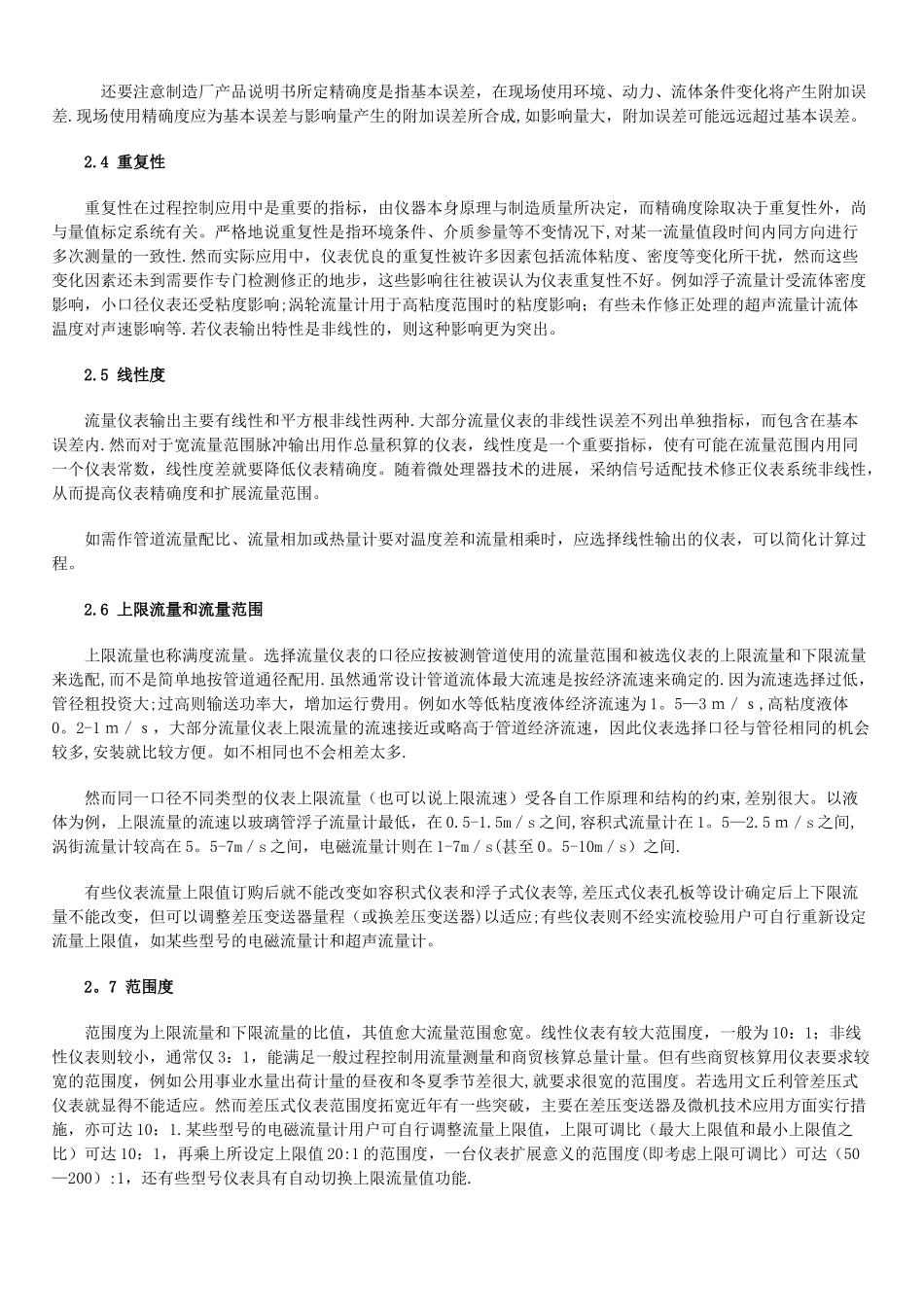

流量测量方法和仪表选择_第3页
3/15
流量测量方法和仪表的选择考虑因素据有关资料报道:发现约有60%流量仪表所选择测量方法是不合适或者使用不正确,其中一部分虽然采纳适宜的测量方法,却错误地布置和安装.由此可见正确选择和使用流量仪表并非易事。要正确和有效地选择流量测量方法和仪表,必须熟悉流量仪表和生产过程流体特性这两方面的技术,还要考虑经济因素,归纳起来有五个方面因素,即性能要求,流体特性、安装要求、环境条件和费用。对某一应用场所可以采纳的仪表可能有几种方案,如选择时只凭以往经验和单纯考虑初装费用贸然作出决定,从而失去了选择最适和仪表的机会。例如仪表的流量范围和实际流量不匹配、对测量要求不高的场所选用过于复杂和昂贵的仪表、仪表安装后就不能正常工作,这些情况是屡见不鲜的。如涡街波动剧烈,孔板超出量程范围.有时候还会产生事故,如易闪蒸液体烧毁涡轮流量计的涡轮,在负压下拉坏电磁流量计衬里等.1.测量方法和仪表的选择步序1。1 确定是否真正要安装流量仪表假如仅希望知道管道中流体是否在输送流动,其大体流量,那么选用流动窥视窗或流动指示器就能以较低费用达到这一目标.他们是一些结构简单的器具,往往有一活动体(板、球、翼轮等)显示流体是否流动,有些能知识流动快慢的大体程度,精确度很低,误差一般在20-30%之间,或更大。国内流量仪表制造业对窥视窗和流动指示器重视宣传不够,仅有几个企业提供产品,从而设计单位和直接用户忽视了这类简易器具,或想使用因品种单一,不能在多种形式中选择合用产品。反观从国外引进石化成套设置中,在较多的工位上装有流动窥视窗或指示器。假如测量要求比上述高些,指示流量误差在 2-10%之间,则安装一台流量仪表.若按后文选择步序认为选择差压式仪表,也不一定要专门安装孔板节流体等流量传感器,可利用弯管流量计或或用外夹装便携式超声流量计。1.2 初选测量发放确定必须安装流量仪表后,进一步详细了解使用要求和各种条件。首先根据流体类型和特性,实行排除法在“初选表”不能和不宜采纳的测量方案,作第二步深化考虑和分析。1。3 分析因素按初选确定的各方案,向初选仪表的各制造厂收集样本、技术数据和选用手册等,充分了解仪表法律规范性能;再分别按性能要求和仪表法律规范、流体特性、安装场所、环境条件和经济考虑五个方面因素,按后文各节所提出的问题,逐一分析,列表比较。考虑顺序按测量目的和侧重点而与初选时不同,一般先从”性能要求和仪表法律规范”开始,再如图 1 ...
