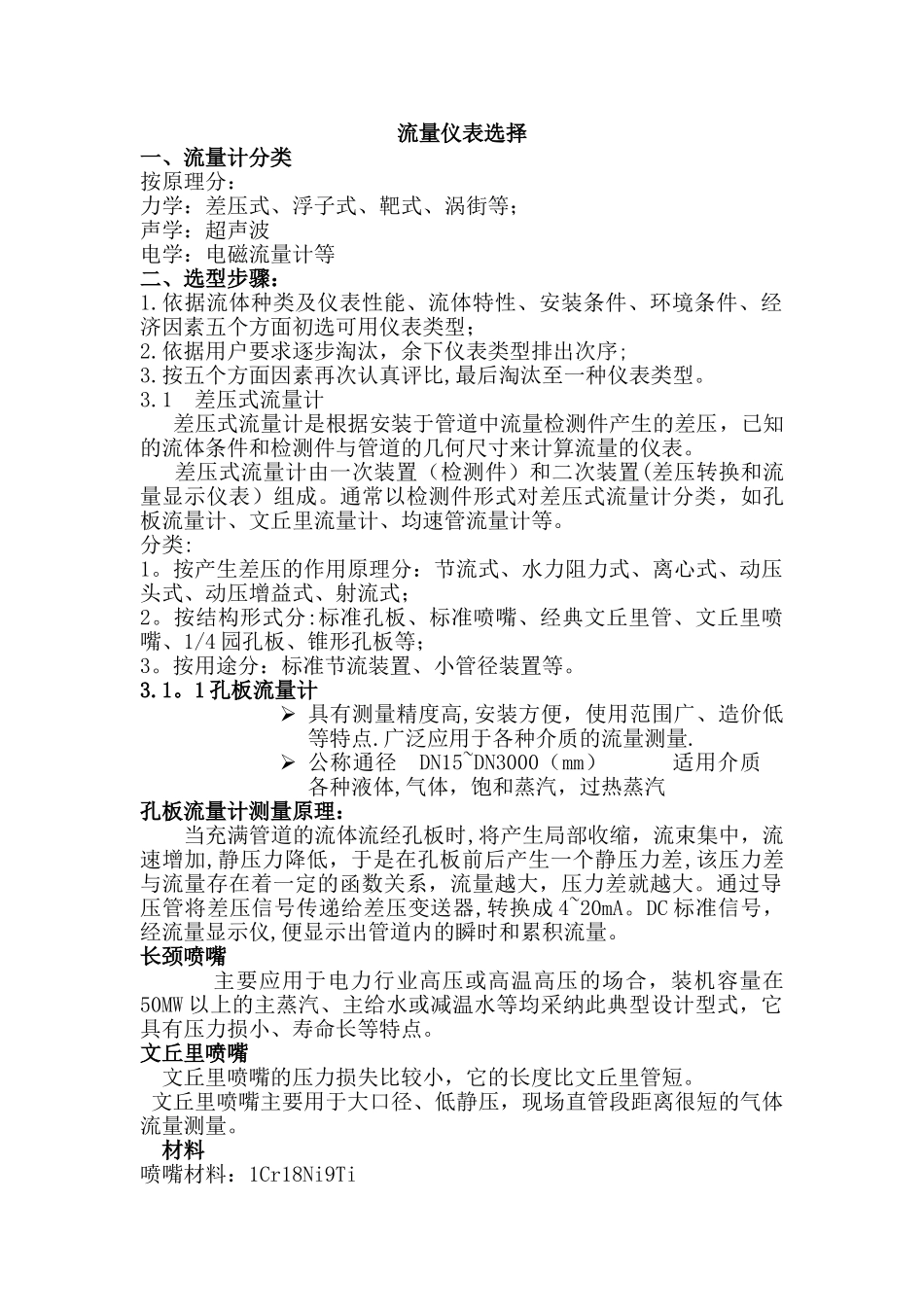

流量仪表选择_第1页
1/13

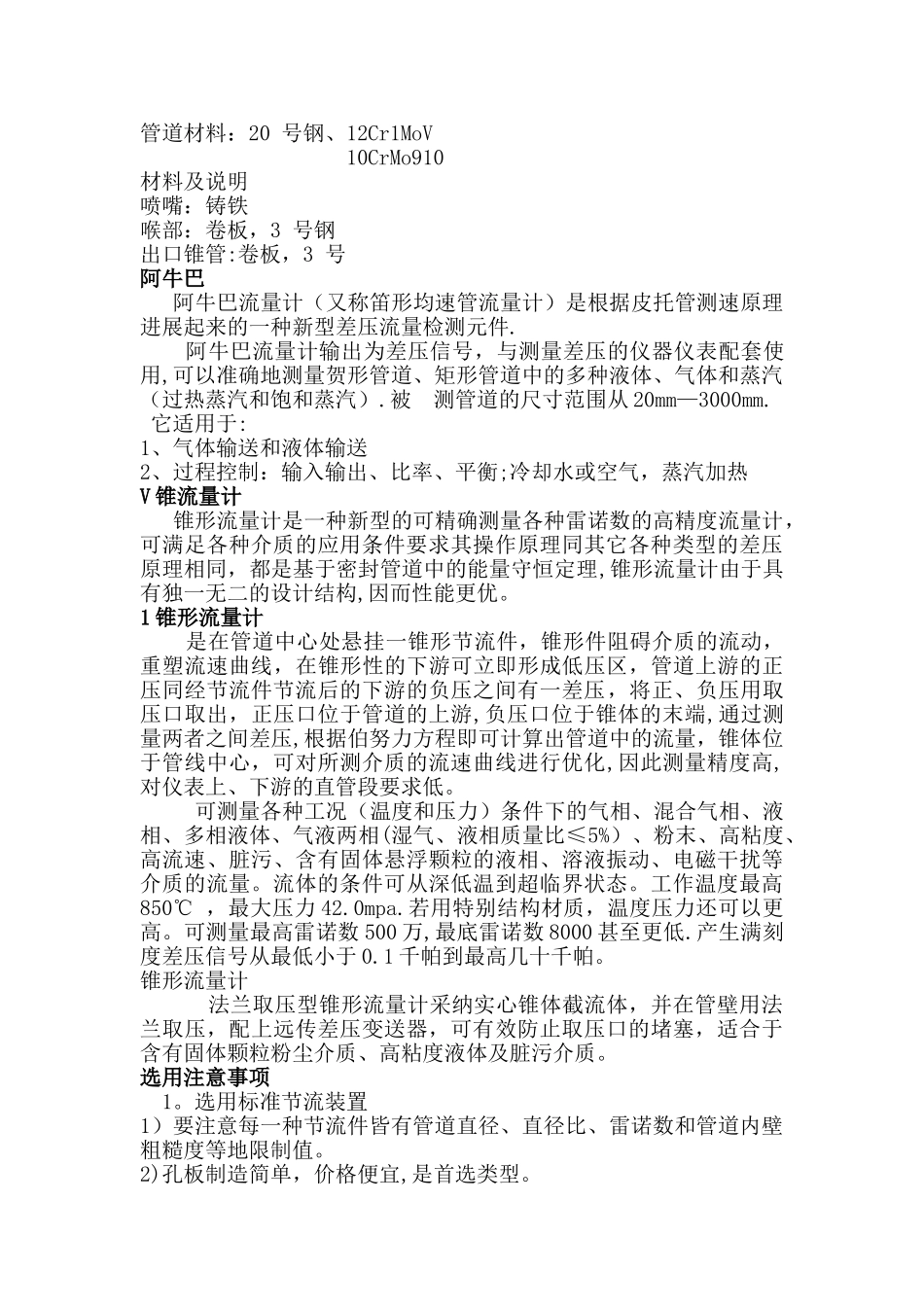

流量仪表选择_第2页
2/13

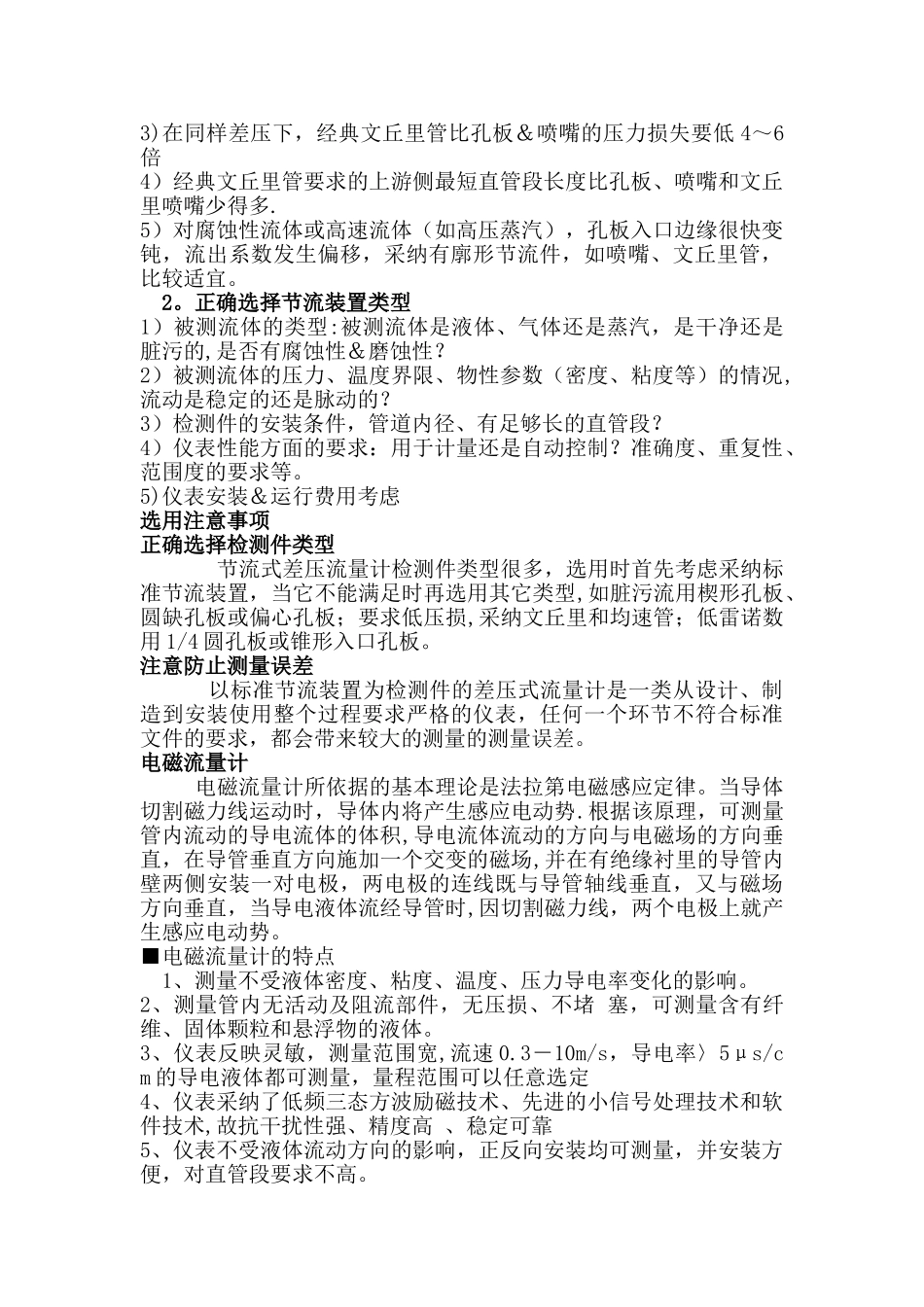

流量仪表选择_第3页
3/13
流量仪表选择一、流量计分类按原理分:力学:差压式、浮子式、靶式、涡街等;声学:超声波电学:电磁流量计等二、选型步骤:1.依据流体种类及仪表性能、流体特性、安装条件、环境条件、经济因素五个方面初选可用仪表类型;2.依据用户要求逐步淘汰,余下仪表类型排出次序;3.按五个方面因素再次认真评比,最后淘汰至一种仪表类型。3.1 差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。 差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。 分类:1。按产生差压的作用原理分:节流式、水力阻力式、离心式、动压头式、动压增益式、射流式;2。按结构形式分:标准孔板、标准喷嘴、经典文丘里管、文丘里喷嘴、1/4 园孔板、锥形孔板等;3。按用途分:标准节流装置、小管径装置等。3.1。1 孔板流量计 具有测量精度高,安装方便,使用范围广、造价低等特点.广泛应用于各种介质的流量测量. 公称通径 DN15~DN3000(mm) 适用介质 各种液体,气体,饱和蒸汽,过热蒸汽孔板流量计测量原理: 当充满管道的流体流经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大。通过导压管将差压信号传递给差压变送器,转换成 4~20mA。DC 标准信号,经流量显示仪,便显示出管道内的瞬时和累积流量。长颈喷嘴 主要应用于电力行业高压或高温高压的场合,装机容量在50MW 以上的主蒸汽、主给水或减温水等均采纳此典型设计型式,它具有压力损小、寿命长等特点。文丘里喷嘴 文丘里喷嘴的压力损失比较小,它的长度比文丘里管短。 文丘里喷嘴主要用于大口径、低静压,现场直管段距离很短的气体流量测量。 材料喷嘴材料:1Cr18Ni9Ti管道材料:20 号钢、12Cr1MoV 10CrMo910材料及说明喷嘴:铸铁喉部:卷板,3 号钢出口锥管:卷板,3 号阿牛巴 阿牛巴流量计(又称笛形均速管流量计)是根据皮托管测速原理进展起来的一种新型差压流量检测元件. 阿牛巴流量计输出为差压信号,与测量差压的仪器仪表配套使用,可以准确地测量贺形管道、矩形管道中的多种液体、气体和蒸汽(过热蒸汽和饱和蒸汽).被 测管道的尺寸范围从 20mm—3000mm. 它适用于: 1、气体输送和液体输送 2...
