设备基础不均匀沉降处理解决方案

设备基础不均匀沉降处理解决方案_第1页
1/8
设备基础不均匀沉降处理解决方案_第2页
2/8

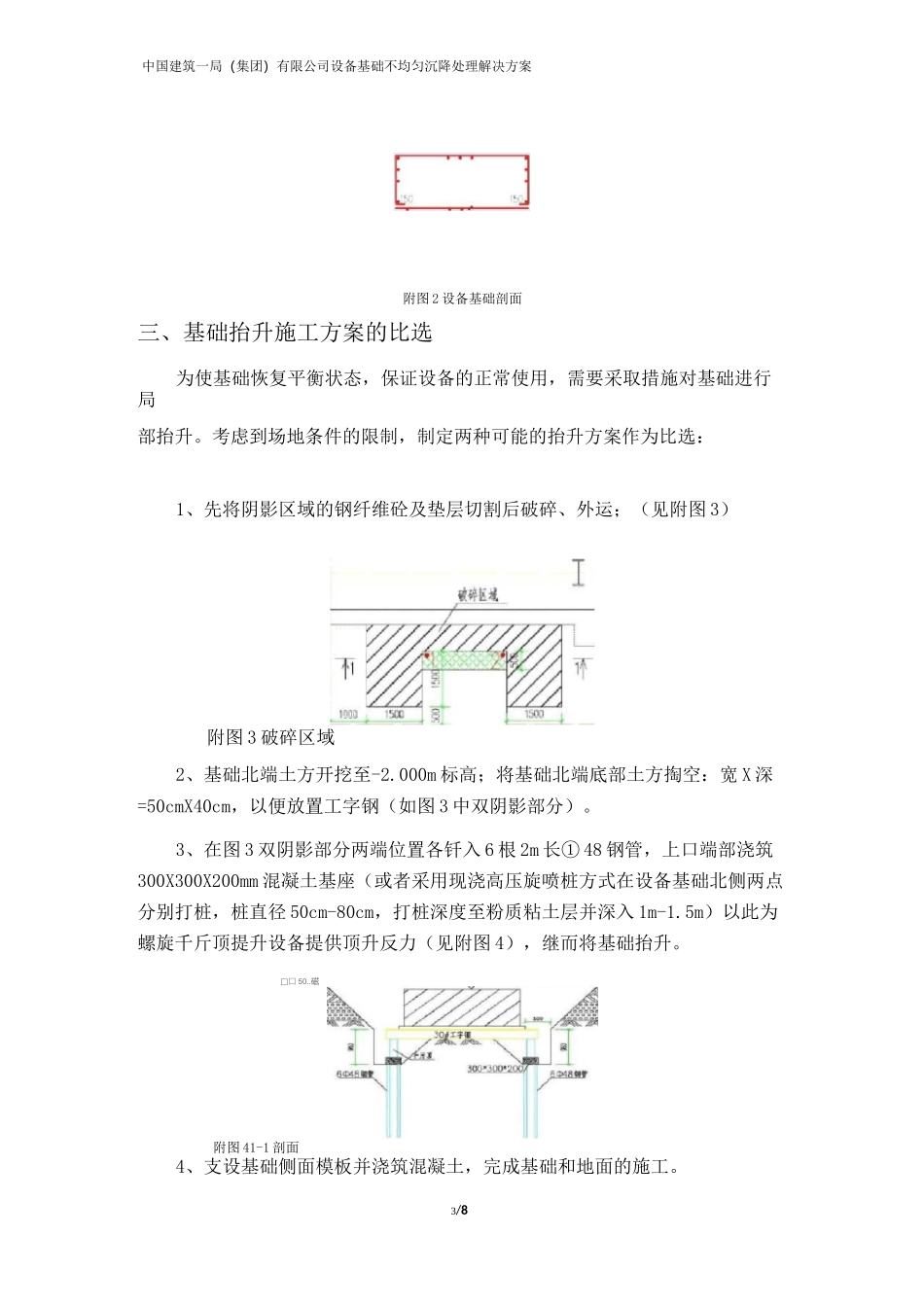

设备基础不均匀沉降处理解决方案_第3页
3/8
目录一、编制依据 2二、工程概况 2三、基础抬升施工方案的比选 3四、施工准备 4五、施工方法 5六、受力计算 7七、安全文明施工措施 8附图 1 设备基础尺寸设备基础不均匀沉降处理解决方案一、编制依据1.1 西门子机械传动(天津)有限公司 VI.1 期建设加工车间基础设计图纸1.2《建筑地基基础工程施工质量验收规范》(GB50202-2002);1.3《建筑机械使用安全技术规程》(JGJ33-2001);1.4《建筑施工手册》中国建筑工业出版社,20031.5《岩土工程勘查报告》二、工程概况本工程为西门子机械传动(天津)有限公司 VI.1 期建设加工车间,位于天津市北辰经济技术开发区,双辰中路 18A 号西门子工业厂房园区内。其中硬齿车间生产动力传动设备,包括标准减速机、齿轮马达、蜗轮蜗杆减速机等。硬齿车间设备基础长 5655mm,宽2300mm,基础垫层底标高为 T.15m,自重 32.5 吨,其上部的设备自重 30 吨,合计共 62.5吨。(见附图 1、2)。由于此设备安装后已经超出设计荷载范围,且设备自身荷载分布不均匀,北侧过重,导致基础不均匀沉降,基础北侧相 1 对于南侧下沉 10cm,因而导致设备无法正常使用。中国建筑一局(集团)有限公司设备基础不均匀沉降处理解决方案3/8附图 2 设备基础剖面三、基础抬升施工方案的比选为使基础恢复平衡状态,保证设备的正常使用,需要采取措施对基础进行局部抬升。考虑到场地条件的限制,制定两种可能的抬升方案作为比选:1、先将阴影区域的钢纤维砼及垫层切割后破碎、外运;(见附图 3)附图 3 破碎区域2、基础北端土方开挖至-2.000m 标高;将基础北端底部土方掏空:宽 X 深=50cmX40cm,以便放置工字钢(如图 3 中双阴影部分)。3、在图 3 双阴影部分两端位置各钎入 6 根 2m 长① 48 钢管,上口端部浇筑300X300X200mm 混凝土基座(或者采用现浇高压旋喷桩方式在设备基础北侧两点分别打桩,桩直径 50cm-80cm,打桩深度至粉质粘土层并深入 1m-1.5m)以此为螺旋千斤顶提升设备提供顶升反力(见附图 4),继而将基础抬升。□口 50..磁附图 41-1 剖面4、支设基础侧面模板并浇筑混凝土,完成基础和地面的施工。中国建筑一局(集团)有限公司设备基础不均匀沉降处理解决方案4/81、前两条施工步骤同方案一。2、将工字钢放至掏空部位,通过搭设在基础上方的钢支撑,使用手扳葫芦与工字钢连接后将北侧基础上拉提升,钢支撑两端分别设置在基础两侧的混凝土地面上。提升过程中,在设备基础四...
