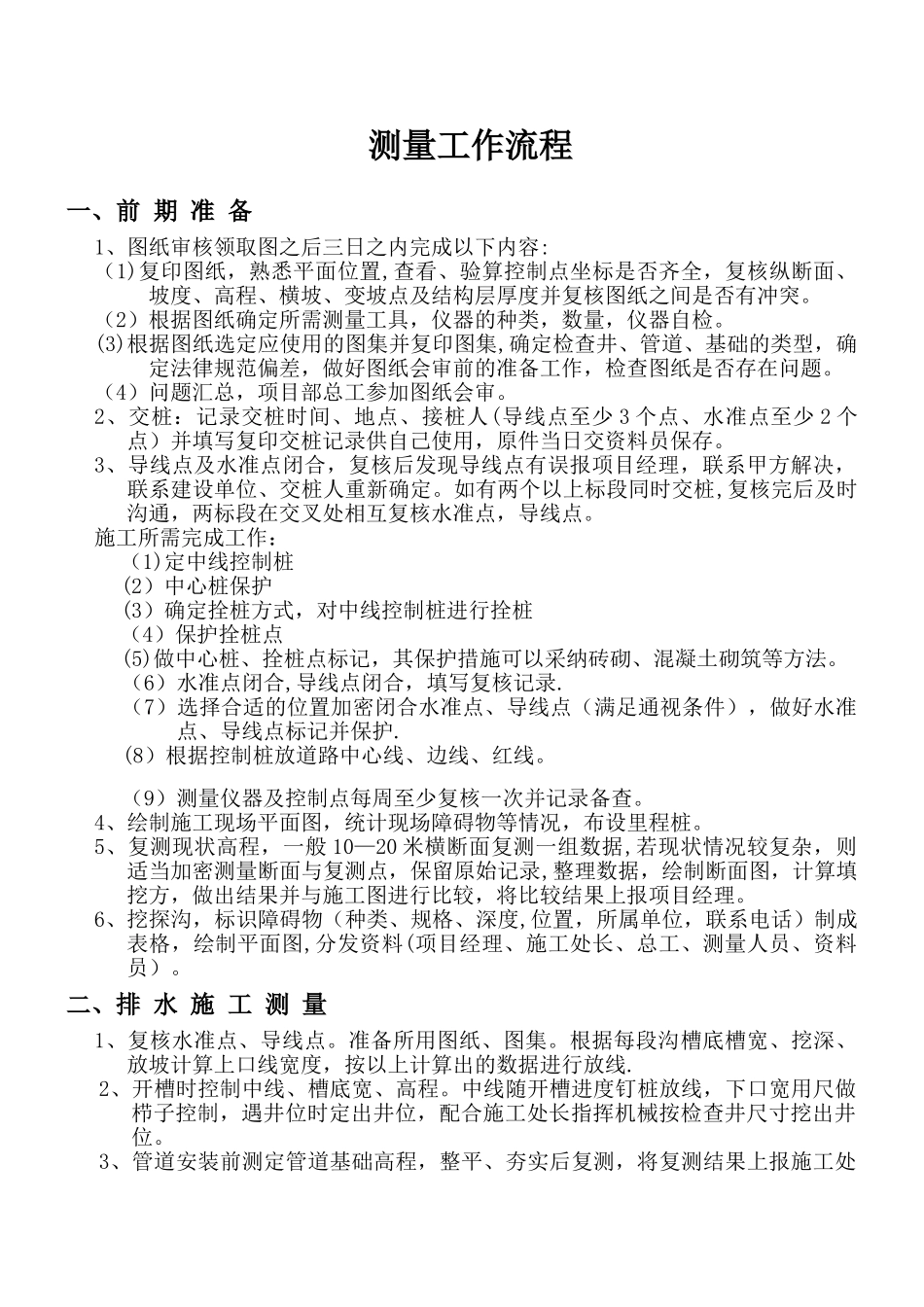

测量工作流程一、前 期 准 备1、图纸审核领取图之后三日之内完成以下内容:（1)复印图纸，熟悉平面位置,查看、验算控制点坐标是否齐全，复核纵断面、坡度、高程、横坡、变坡点及结构层厚度并复核图纸之间是否有冲突。（2）根据图纸确定所需测量工具，仪器的种类，数量，仪器自检。(3)根据图纸选定应使用的图集并复印图集,确定检查井、管道、基础的类型，确定法律规范偏差，做好图纸会审前的准备工作，检查图纸是否存在问题。（4）问题汇总，项目部总工参加图纸会审。2、交桩：记录交桩时间、地点、接桩人(导线点至少 3 个点、水准点至少 2 个点）并填写复印交桩记录供自己使用，原件当日交资料员保存。3、导线点及水准点闭合，复核后发现导线点有误报项目经理，联系甲方解决，联系建设单位、交桩人重新确定。如有两个以上标段同时交桩,复核完后及时沟通，两标段在交叉处相互复核水准点，导线点。施工所需完成工作：（1)定中线控制桩 (2）中心桩保护 (3）确定拴桩方式，对中线控制桩进行拴桩（4）保护拴桩点 (5)做中心桩、拴桩点标记，其保护措施可以采纳砖砌、混凝土砌筑等方法。（6）水准点闭合,导线点闭合，填写复核记录.（7）选择合适的位置加密闭合水准点、导线点（满足通视条件），做好水准点、导线点标记并保护.(8）根据控制桩放道路中心线、边线、红线。（9）测量仪器及控制点每周至少复核一次并记录备查。4、绘制施工现场平面图，统计现场障碍物等情况，布设里程桩。5、复测现状高程，一般 10—20 米横断面复测一组数据,若现状情况较复杂，则适当加密测量断面与复测点，保留原始记录,整理数据，绘制断面图，计算填挖方，做出结果并与施工图进行比较，将比较结果上报项目经理。6、挖探沟，标识障碍物（种类、规格、深度,位置，所属单位，联系电话）制成表格，绘制平面图,分发资料(项目经理、施工处长、总工、测量人员、资料员）。二、排 水 施 工 测 量1、复核水准点、导线点。准备所用图纸、图集。根据每段沟槽底槽宽、挖深、放坡计算上口线宽度，按以上计算出的数据进行放线.2、开槽时控制中线、槽底宽、高程。中线随开槽进度钉桩放线，下口宽用尺做栉子控制，遇井位时定出井位，配合施工处长指挥机械按检查井尺寸挖出井位。3、管道安装前测定管道基础高程，整平、夯实后复测，将复测结果上报施工处长。4、定井位桩并在桩上标明井位。5、管道安装：管道中心线放线，控制管顶高程（需计算顶面高程)，根据检查井尺寸预留管...
