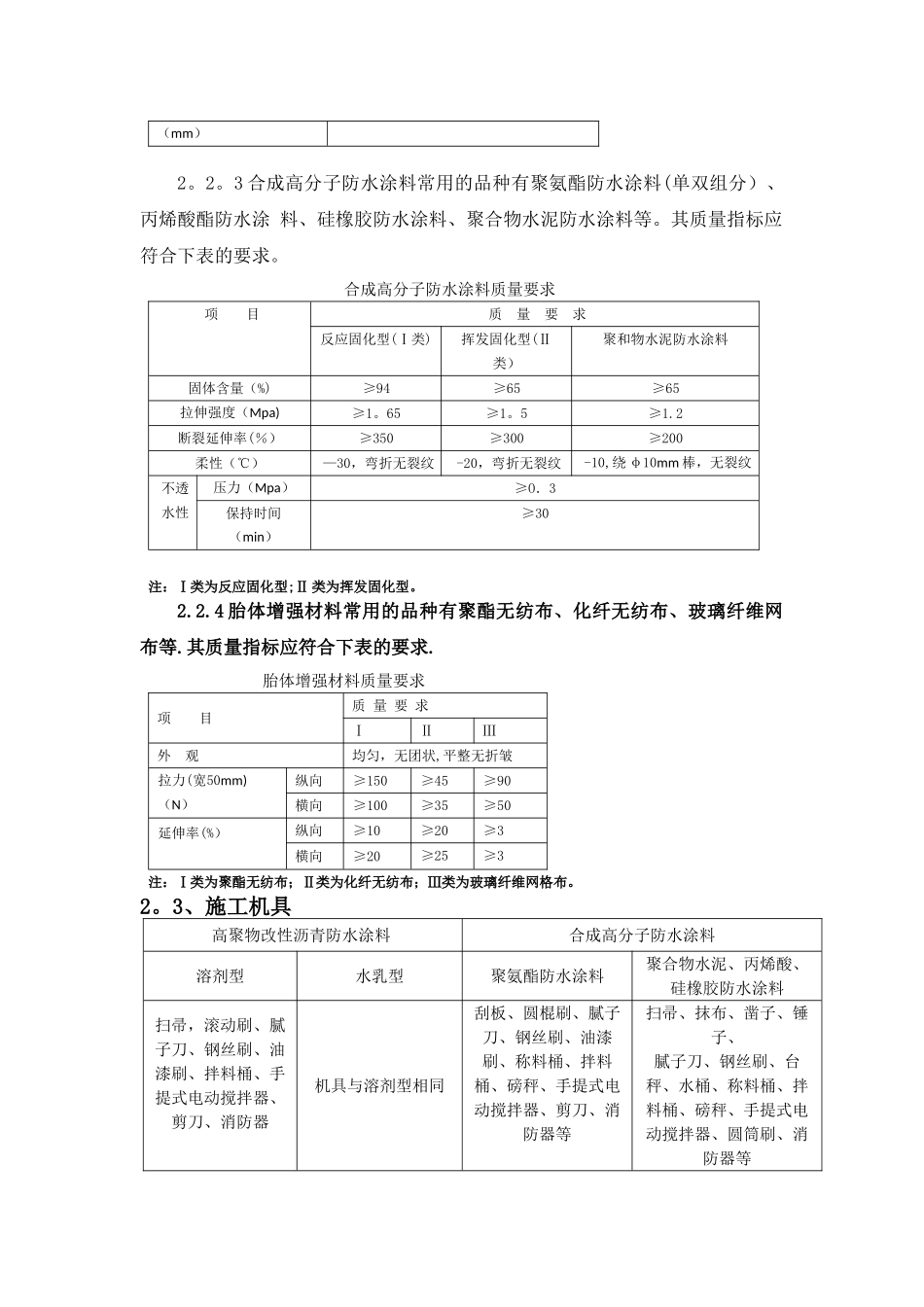

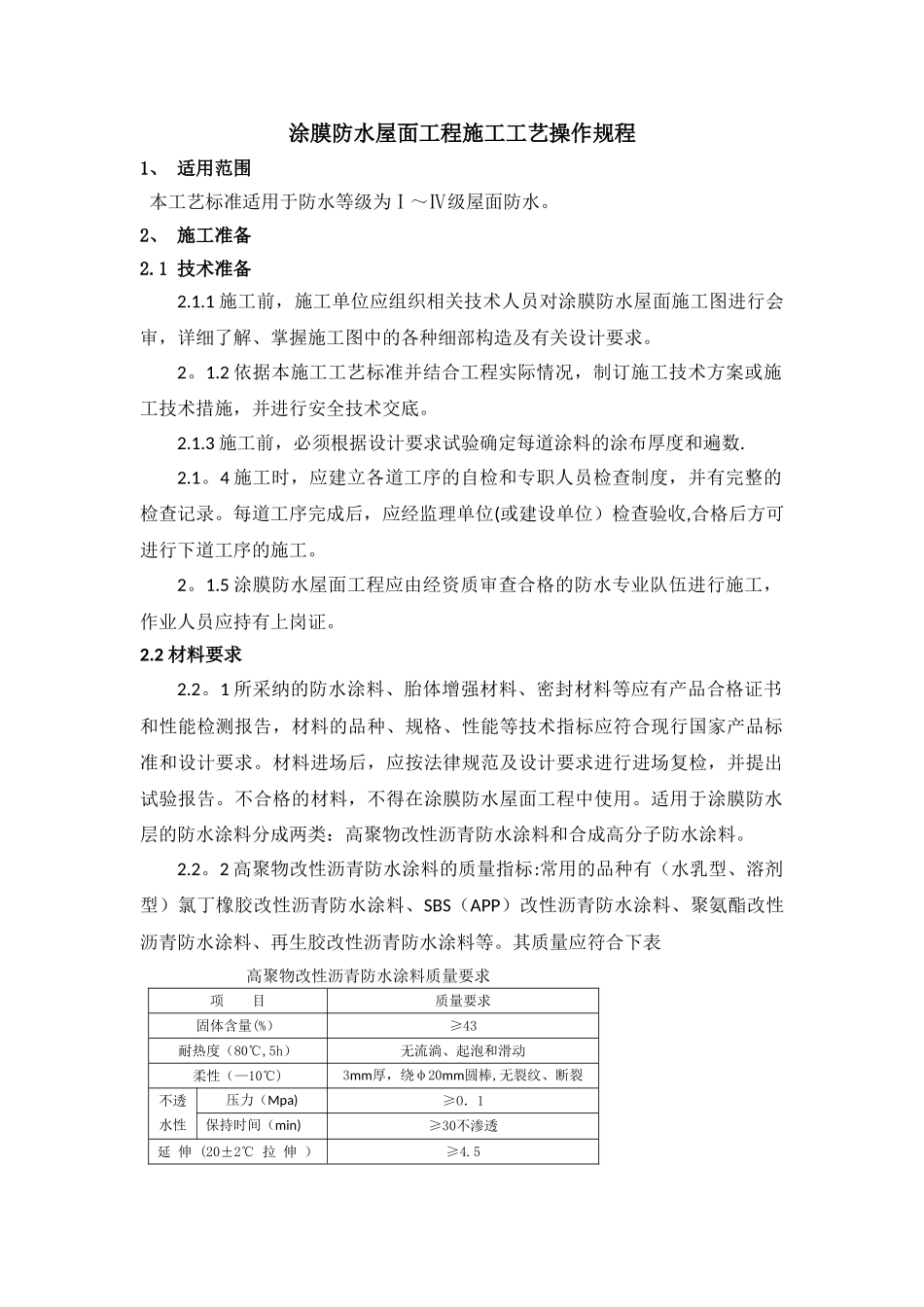

涂膜防水屋面工程施工工艺操作规程1、 适用范围 本工艺标准适用于防水等级为Ⅰ～Ⅳ级屋面防水。2、 施工准备 2.1 技术准备 2.1.1 施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。 2。1.2 依据本施工工艺标准并结合工程实际情况，制订施工技术方案或施工技术措施，并进行安全技术交底。 2.1.3 施工前，必须根据设计要求试验确定每道涂料的涂布厚度和遍数. 2.1。4 施工时，应建立各道工序的自检和专职人员检查制度，并有完整的检查记录。每道工序完成后，应经监理单位(或建设单位）检查验收,合格后方可进行下道工序的施工。 2。1.5 涂膜防水屋面工程应由经资质审查合格的防水专业队伍进行施工，作业人员应持有上岗证。2.2 材料要求 2.2。1 所采纳的防水涂料、胎体增强材料、密封材料等应有产品合格证书和性能检测报告，材料的品种、规格、性能等技术指标应符合现行国家产品标准和设计要求。材料进场后，应按法律规范及设计要求进行进场复检，并提出试验报告。不合格的材料，不得在涂膜防水屋面工程中使用。适用于涂膜防水层的防水涂料分成两类：高聚物改性沥青防水涂料和合成高分子防水涂料。 2.2。2 高聚物改性沥青防水涂料的质量指标:常用的品种有（水乳型、溶剂型）氯丁橡胶改性沥青防水涂料、SBS（APP）改性沥青防水涂料、聚氨酯改性沥青防水涂料、再生胶改性沥青防水涂料等。其质量应符合下表高聚物改性沥青防水涂料质量要求 项 目质量要求固体含量(%）≥43耐热度（80℃,5h）无流淌、起泡和滑动柔性（—10℃)3mm厚，绕φ20mm圆棒,无裂纹、断裂不透水性压力（Mpa)≥O．1保持时间（min)≥30不渗透延 伸 (20±2℃ 拉 伸 ）≥4.5（mm）2。2。3 合成高分子防水涂料常用的品种有聚氨酯防水涂料(单双组分）、丙烯酸酯防水涂 料、硅橡胶防水涂料、聚合物水泥防水涂料等。其质量指标应符合下表的要求。合成高分子防水涂料质量要求 项 目质 量 要 求反应固化型(Ⅰ类)挥发固化型(Ⅱ类）聚和物水泥防水涂料固体含量（%)≥94≥65≥65拉伸强度（Mpa)≥1。65≥1。5≥1.2断裂延伸率(％）≥350≥300≥200柔性（℃）—30，弯折无裂纹-20，弯折无裂纹-10,绕 φ10mm 棒，无裂纹不透水性压力（Mpa）≥O．3保持时间（min）≥30注：Ⅰ类为反应固化型;Ⅱ 类为挥发固化型。2.2.4 胎体增强材料常用的品种有聚酯无纺布、化纤无纺布、玻璃纤维网布等.其质量...
