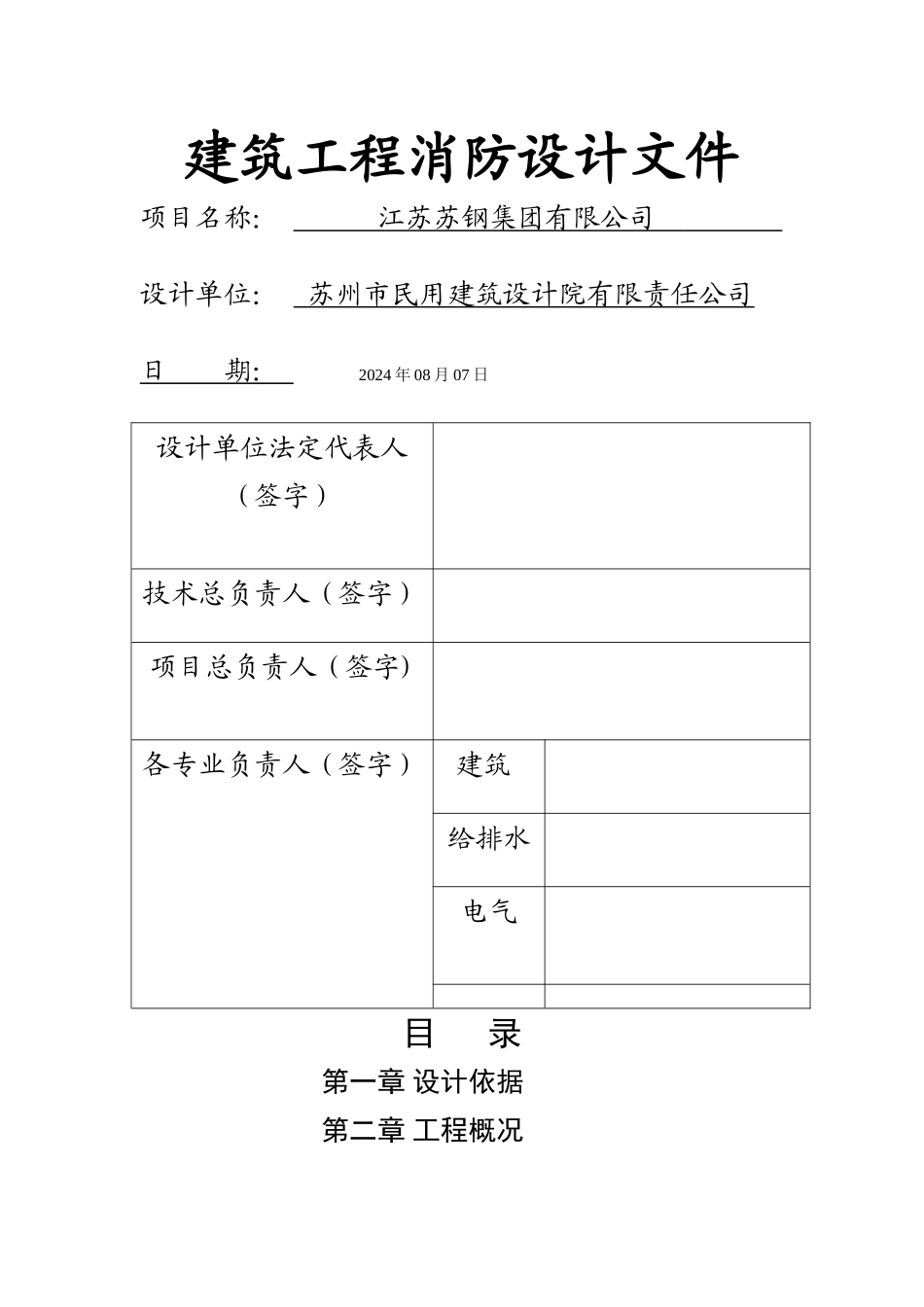

消防设计说明31222_第1页
1/3

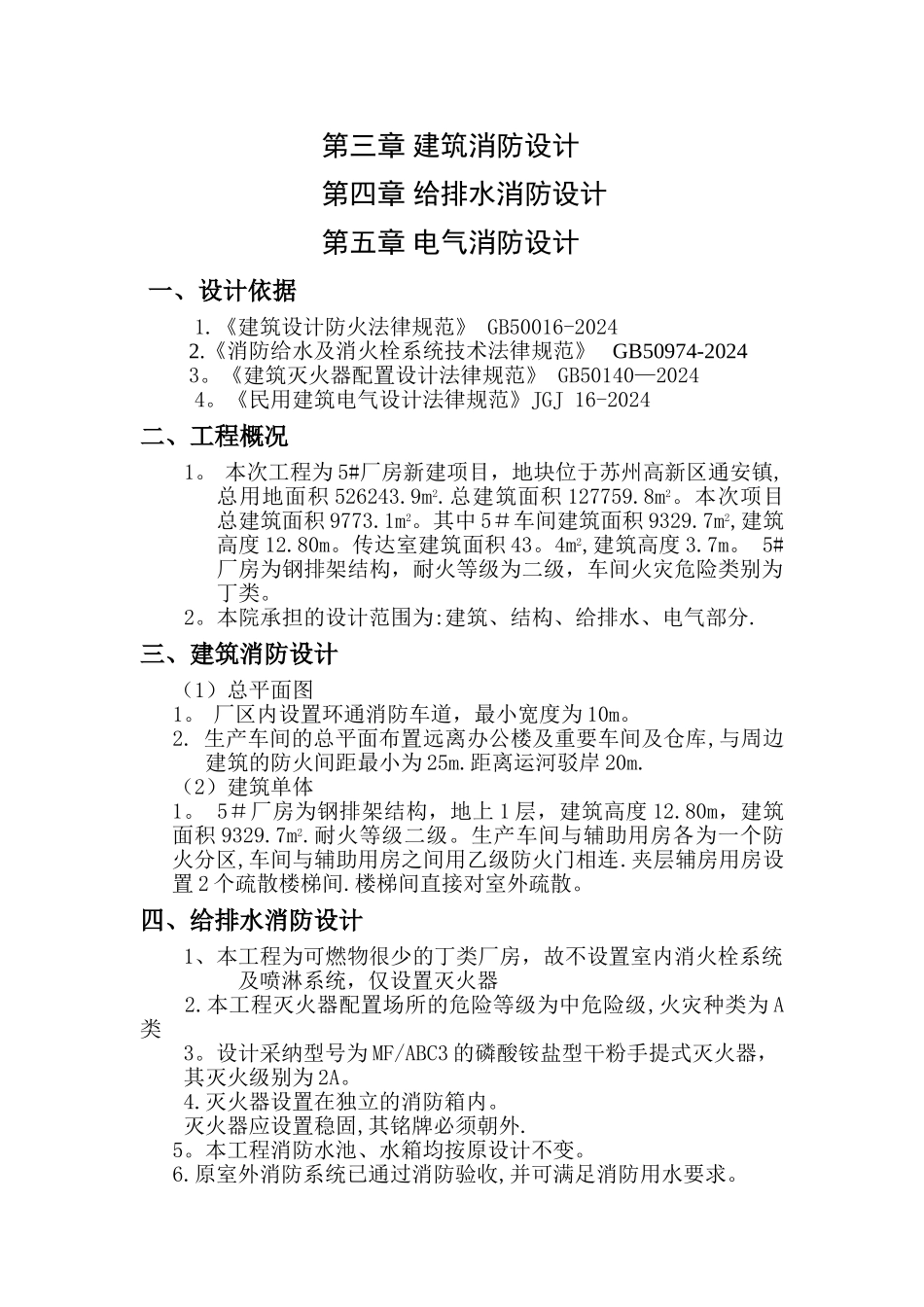

消防设计说明31222_第2页
2/3

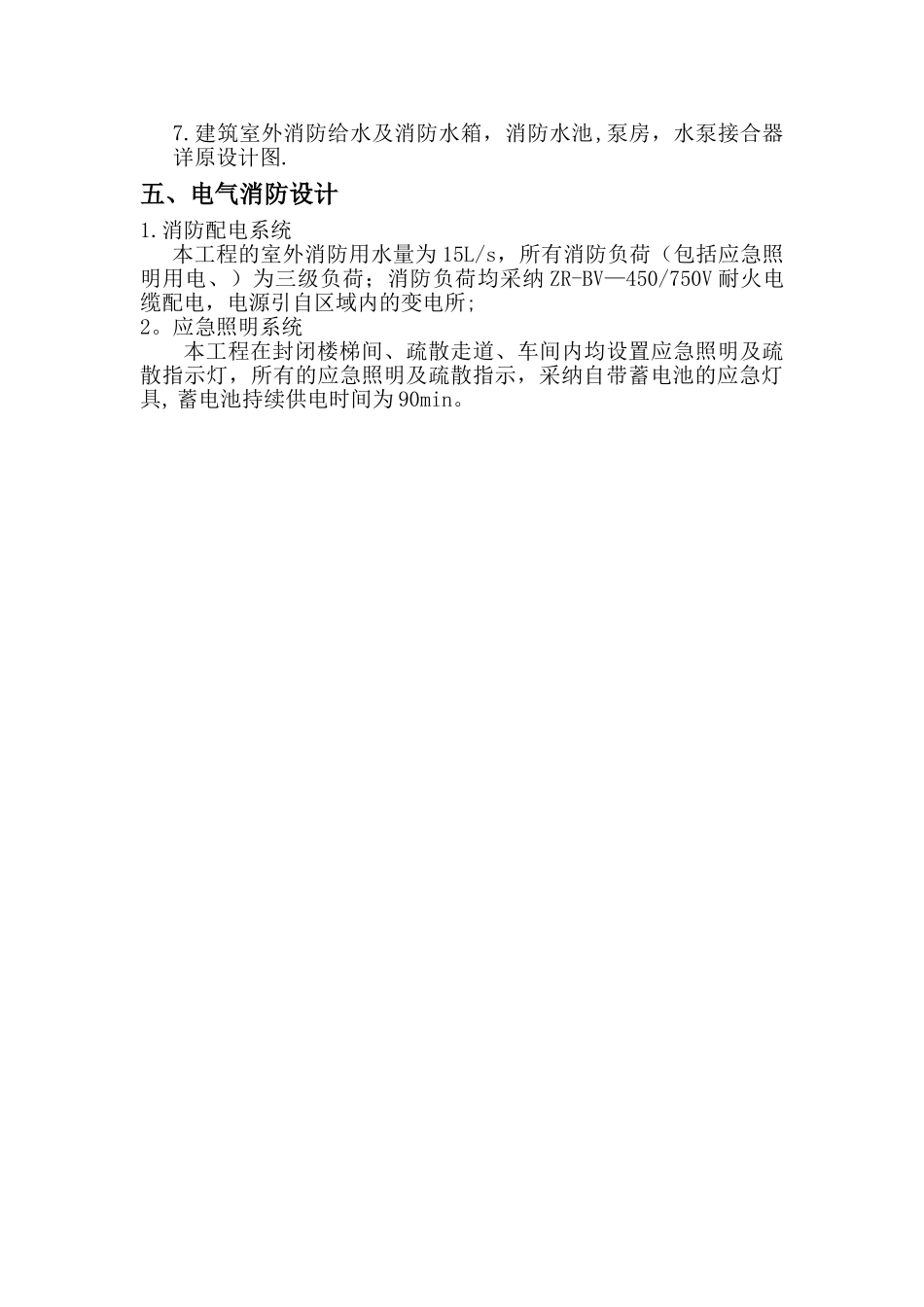

消防设计说明31222_第3页
3/3
建筑工程消防设计文件项目名称: 江苏苏钢集团有限公司 设计单位: 苏州市民用建筑设计院有限责任公司 日 期: 2024 年 08 月 07 日 设计单位法定代表人(签字)技术总负责人(签字)项目总负责人(签字)各专业负责人(签字)建筑给排水电气目 录第一章 设计依据第二章 工程概况第三章 建筑消防设计第四章 给排水消防设计第五章 电气消防设计一、设计依据1.《建筑设计防火法律规范》 GB50016-2024 2.《消防给水及消火栓系统技术法律规范》 GB50974-2024 3。《建筑灭火器配置设计法律规范》 GB50140—20244。《民用建筑电气设计法律规范》JGJ 16-2024二、工程概况1。 本次工程为 5#厂房新建项目,地块位于苏州高新区通安镇,总用地面积 526243.9m2.总建筑面积 127759.8m2。本次项目总建筑面积 9773.1m2。其中 5#车间建筑面积 9329.7m2,建筑高度 12.80m。传达室建筑面积 43。4m2,建筑高度 3.7m。 5#厂房为钢排架结构,耐火等级为二级,车间火灾危险类别为丁类。2。本院承担的设计范围为:建筑、结构、给排水、电气部分.三、建筑消防设计(1)总平面图 1。 厂区内设置环通消防车道,最小宽度为 10m。2. 生产车间的总平面布置远离办公楼及重要车间及仓库,与周边建筑的防火间距最小为 25m.距离运河驳岸 20m.(2)建筑单体1。 5#厂房为钢排架结构,地上 1 层,建筑高度 12.80m,建筑面积 9329.7m2.耐火等级二级。生产车间与辅助用房各为一个防火分区,车间与辅助用房之间用乙级防火门相连.夹层辅房用房设置 2 个疏散楼梯间.楼梯间直接对室外疏散。四、给排水消防设计1、本工程为可燃物很少的丁类厂房,故不设置室内消火栓系统及喷淋系统,仅设置灭火器 2.本工程灭火器配置场所的危险等级为中危险级,火灾种类为 A类3。设计采纳型号为 MF/ABC3 的磷酸铵盐型干粉手提式灭火器,其灭火级别为 2A。4.灭火器设置在独立的消防箱内。灭火器应设置稳固,其铭牌必须朝外.5。本工程消防水池、水箱均按原设计不变。6.原室外消防系统已通过消防验收,并可满足消防用水要求。7.建筑室外消防给水及消防水箱,消防水池,泵房,水泵接合器详原设计图.五、电气消防设计1.消防配电系统本工程的室外消防用水量为 15L/s,所有消防负荷(包括应急照明用电、)为三级负荷;消防负荷均采纳 ZR-BV—450/750V 耐火电缆配电,电源引自区域内的变电所;2。应急照明系统本工程在封闭楼梯间、疏散走道、车间内均设置应急照明及疏散指示灯,所有的应急照明及疏散指示,采纳自带蓄电池的应急灯具, 蓄电池持续供电时间为 90min。
