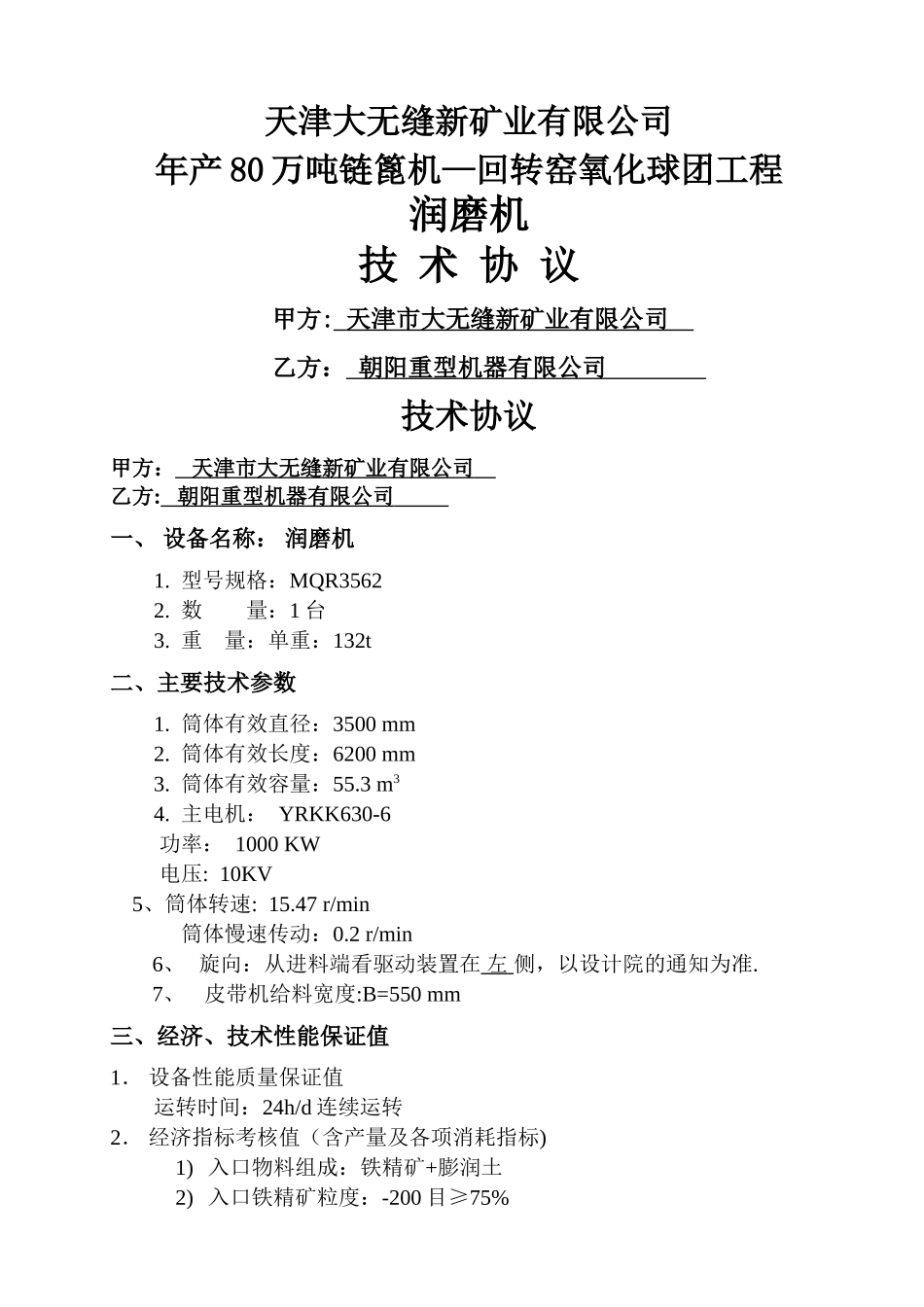

天津大无缝新矿业有限公司 年产 80 万吨链篦机—回转窑氧化球团工程润磨机技 术 协 议 甲方: 天津市大无缝新矿业有限公司 乙方: 朝阳重型机器有限公司 技术协议甲方: 天津市大无缝新矿业有限公司 乙方: 朝阳重型机器有限公司 一、 设备名称: 润磨机1. 型号规格:MQR35622. 数 量:1 台3. 重 量:单重:132t 二、主要技术参数1. 筒体有效直径:3500 mm2. 筒体有效长度:6200 mm3. 筒体有效容量:55.3 m34. 主电机: YRKK630-6 功率: 1000 KW 电压: 10KV 5、筒体转速: 15.47 r/min 筒体慢速传动:0.2 r/min6、 旋向:从进料端看驱动装置在 左 侧,以设计院的通知为准.7、 皮带机给料宽度:B=550 mm三、经济、技术性能保证值1. 设备性能质量保证值运转时间:24h/d 连续运转2. 经济指标考核值(含产量及各项消耗指标)1) 入口物料组成:铁精矿+膨润土2) 入口铁精矿粒度:-200 目≥75%3) 堆比重:~2.2t/m34) 入料水分:7~8%5) 出料粒度:-200 目>85%6) 单机作业率:≥90%7) 单机处理量:≥70t/h8) 最大装载量:64t9) 介质充填率:25%3.设备寿命: 10 年。质保期:设备试运转合格之日起 12 个月(易损件除外)。4.环保指标(如排放浓度、噪声等)设备噪音≤85 分贝(距设备 1 米处)四、 供货范围序号名称数量主要参数使用寿命主要件材质备注一主机1Ф3.5×6.2m 年1主轴承部2SL0649/1450进料端采纳调心轴承5 年以上瓦轴2回转部1筒体钢板厚 δ=32排料段 δ=50橡胶衬板(包括端衬板)使用寿命 3 年半以上橡胶衬板3传动部1大齿轮 Z1=200m m=25小齿轮 Z2=21 m=25大小齿轮密封采纳径向密封10 年5 年ZG310-57035SiMn2MoV4排料罩部15皮带给料装置1电机型式:KA67TDM132S4变频调速电动机 电机功率:5。5KW电机电压:380V皮带宽度:500mm皮带厚度:10mm使用寿命为 1年以上皮带给料装置加防跑偏装置并与主电机连锁含受料斗6基础部1含地脚螺栓二配套辅机1慢速传动装置1电机型号:Y180L—6 11kw减速机型号:NGW123-10速比:i=500输出转速:1。94rpm泰兴泰隆减速机2起重装置1两套各 50 吨顶起装置配油站3自动干油润滑装置14DPZ—II 3W 喷射装置1公称油压:0.63Mpa公称气力:0。63Mpa喷咀数量:2-7 个(约 6 个)油箱容积:0。08m3油泵电机功率:0.55KW空气压缩机功率:1.5KW三主电机1型号:YRKK630-6电压:10KV转速:1000r/min功率:1000Kw防护等级:IP54沈 阳 ...
