涵洞施工工艺

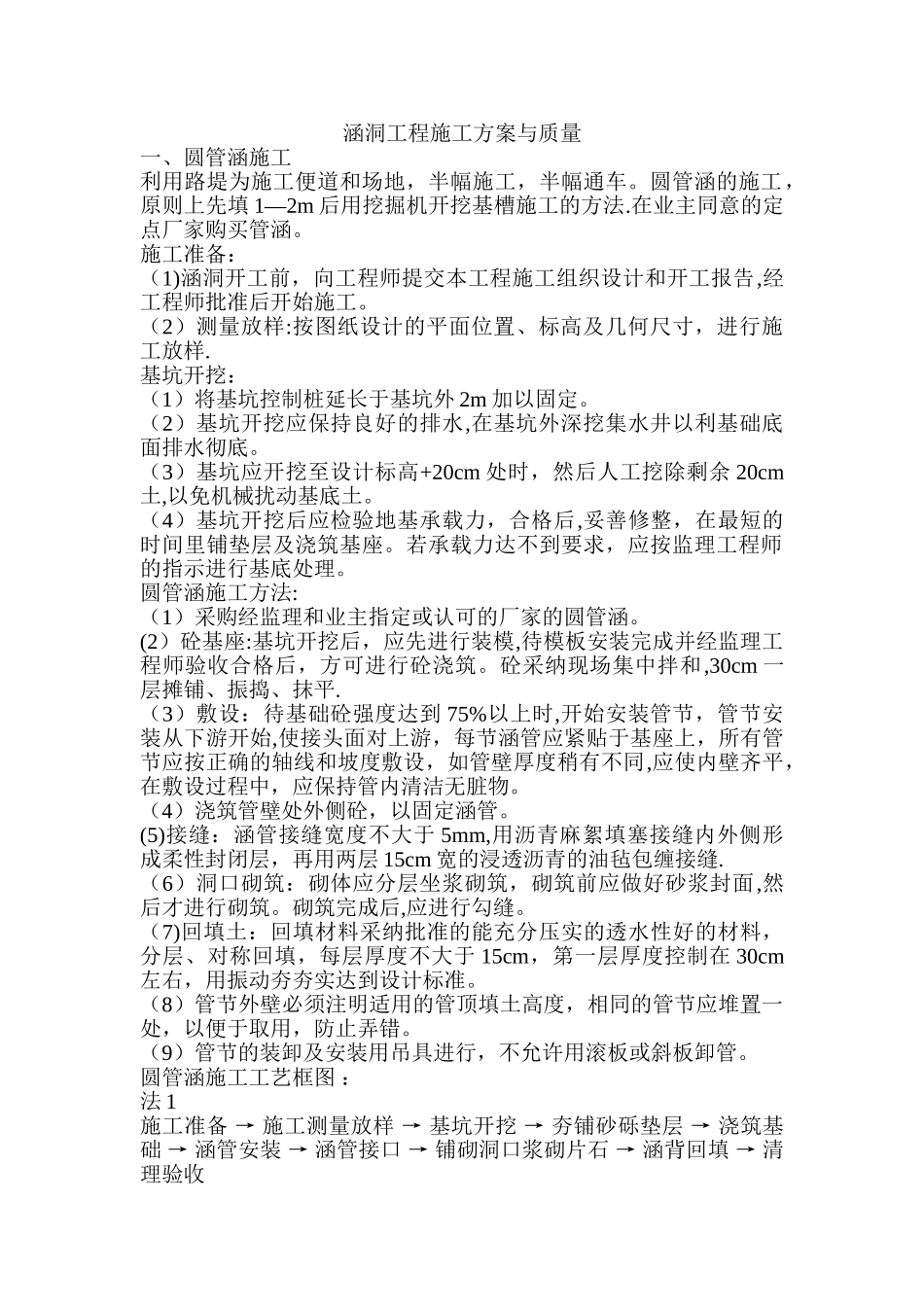

涵洞施工工艺_第1页
1/18

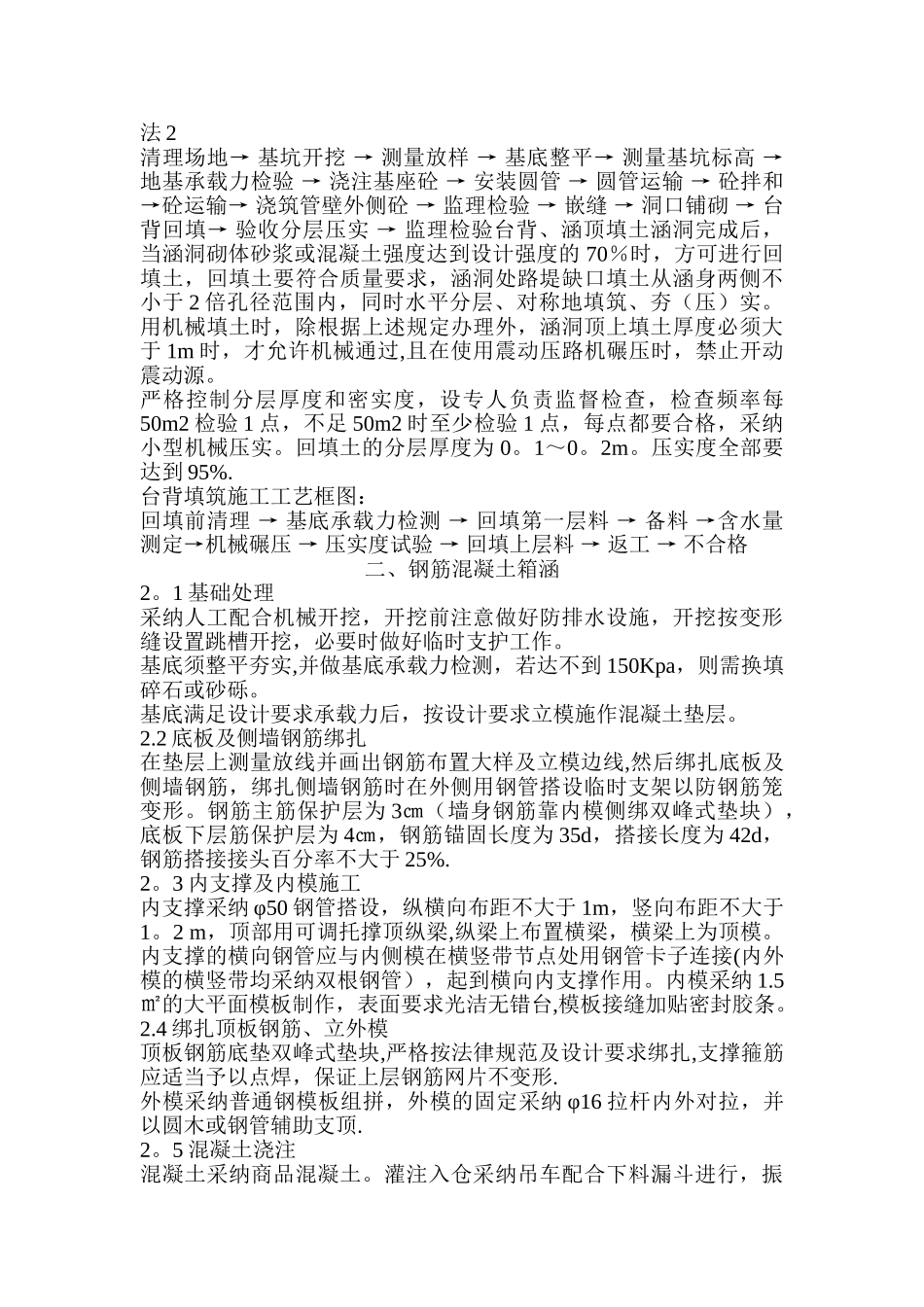

涵洞施工工艺_第2页
2/18

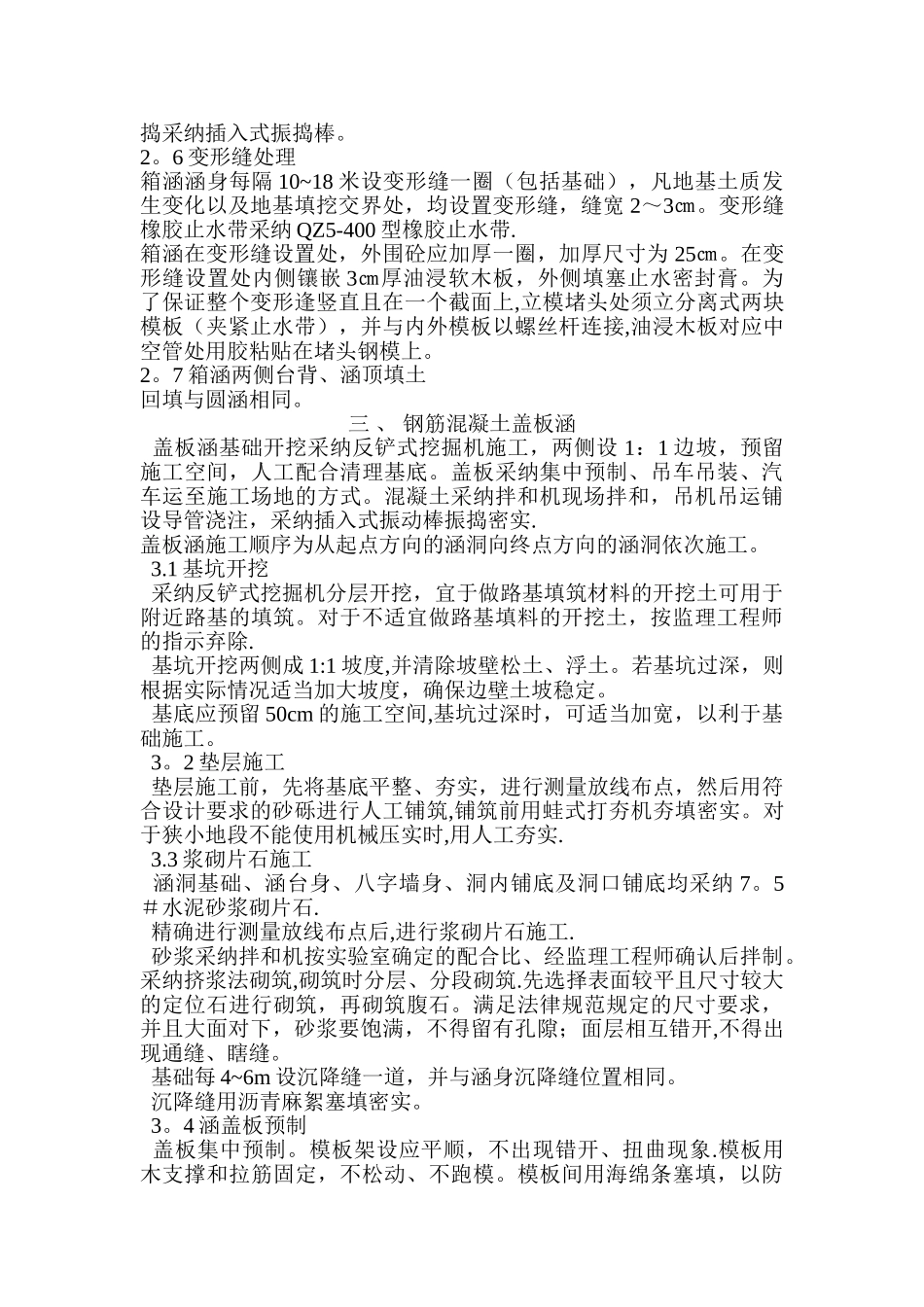

涵洞施工工艺_第3页
3/18
涵洞工程施工方案与质量一、圆管涵施工利用路堤为施工便道和场地,半幅施工,半幅通车。圆管涵的施工,原则上先填 1—2m 后用挖掘机开挖基槽施工的方法.在业主同意的定点厂家购买管涵。 施工准备:(1)涵洞开工前,向工程师提交本工程施工组织设计和开工报告,经工程师批准后开始施工。 (2)测量放样:按图纸设计的平面位置、标高及几何尺寸,进行施工放样. 基坑开挖: (1)将基坑控制桩延长于基坑外 2m 加以固定。 (2)基坑开挖应保持良好的排水,在基坑外深挖集水井以利基础底面排水彻底。 (3)基坑应开挖至设计标高+20cm 处时,然后人工挖除剩余 20cm土,以免机械扰动基底土。 (4)基坑开挖后应检验地基承载力,合格后,妥善修整,在最短的时间里铺垫层及浇筑基座。若承载力达不到要求,应按监理工程师的指示进行基底处理。 圆管涵施工方法: (1)采购经监理和业主指定或认可的厂家的圆管涵。 (2)砼基座:基坑开挖后,应先进行装模,待模板安装完成并经监理工程师验收合格后,方可进行砼浇筑。砼采纳现场集中拌和,30cm 一层摊铺、振捣、抹平. (3)敷设:待基础砼强度达到 75%以上时,开始安装管节,管节安装从下游开始,使接头面对上游,每节涵管应紧贴于基座上,所有管节应按正确的轴线和坡度敷设,如管壁厚度稍有不同,应使内壁齐平,在敷设过程中,应保持管内清洁无脏物。 (4)浇筑管壁处外侧砼,以固定涵管。 (5)接缝:涵管接缝宽度不大于 5mm,用沥青麻絮填塞接缝内外侧形成柔性封闭层,再用两层 15cm 宽的浸透沥青的油毡包缠接缝. (6)洞口砌筑:砌体应分层坐浆砌筑,砌筑前应做好砂浆封面,然后才进行砌筑。砌筑完成后,应进行勾缝。 (7)回填土:回填材料采纳批准的能充分压实的透水性好的材料,分层、对称回填,每层厚度不大于 15cm,第一层厚度控制在 30cm左右,用振动夯夯实达到设计标准。 (8)管节外壁必须注明适用的管顶填土高度,相同的管节应堆置一处,以便于取用,防止弄错。 (9)管节的装卸及安装用吊具进行,不允许用滚板或斜板卸管。 圆管涵施工工艺框图 :法 1施工准备 → 施工测量放样 → 基坑开挖 → 夯铺砂砾垫层 → 浇筑基础 → 涵管安装 → 涵管接口 → 铺砌洞口浆砌片石 → 涵背回填 → 清理验收法 2清理场地→ 基坑开挖 → 测量放样 → 基底整平→ 测量基坑标高 →地基承载力检验 → 浇注基座砼 → 安装圆管 → 圆管运输 → 砼拌和 →砼运输→ ...
