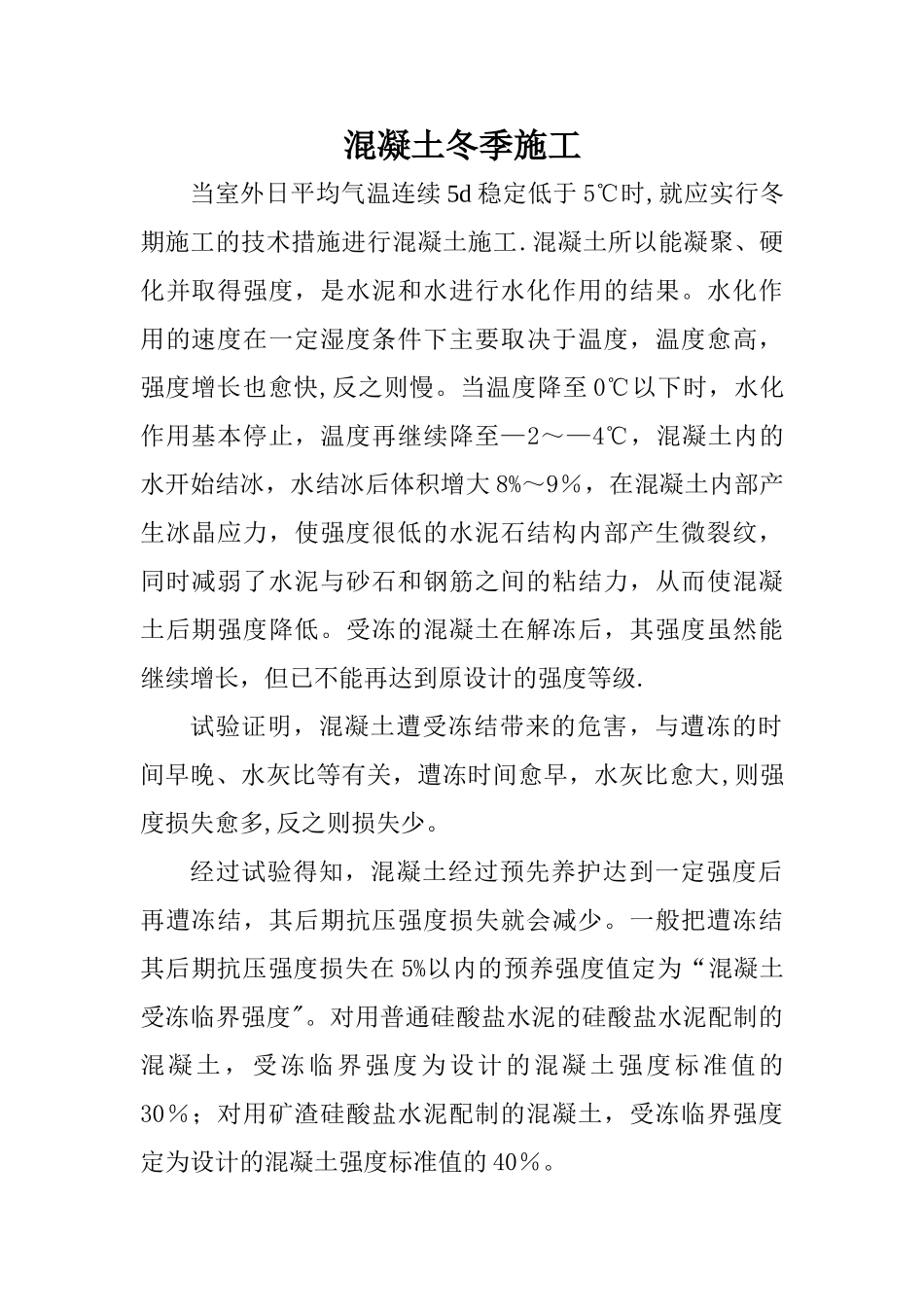

混凝土冬季施工当室外日平均气温连续 5d 稳定低于 5℃时,就应实行冬期施工的技术措施进行混凝土施工
混凝土所以能凝聚、硬化并取得强度，是水泥和水进行水化作用的结果
水化作用的速度在一定湿度条件下主要取决于温度，温度愈高，强度增长也愈快,反之则慢
当温度降至 0℃以下时，水化作用基本停止，温度再继续降至—2～—4℃，混凝土内的水开始结冰，水结冰后体积增大 8%～9％，在混凝土内部产生冰晶应力，使强度很低的水泥石结构内部产生微裂纹，同时减弱了水泥与砂石和钢筋之间的粘结力，从而使混凝土后期强度降低
受冻的混凝土在解冻后，其强度虽然能继续增长，但已不能再达到原设计的强度等级
试验证明，混凝土遭受冻结带来的危害，与遭冻的时间早晚、水灰比等有关，遭冻时间愈早，水灰比愈大,则强度损失愈多,反之则损失少
经过试验得知，混凝土经过预先养护达到一定强度后再遭冻结，其后期抗压强度损失就会减少
一般把遭冻结其后期抗压强度损失在 5%以内的预养强度值定为“混凝土受冻临界强度"
对用普通硅酸盐水泥的硅酸盐水泥配制的混凝土，受冻临界强度为设计的混凝土强度标准值的30％；对用矿渣硅酸盐水泥配制的混凝土，受冻临界强度定为设计的混凝土强度标准值的 40％

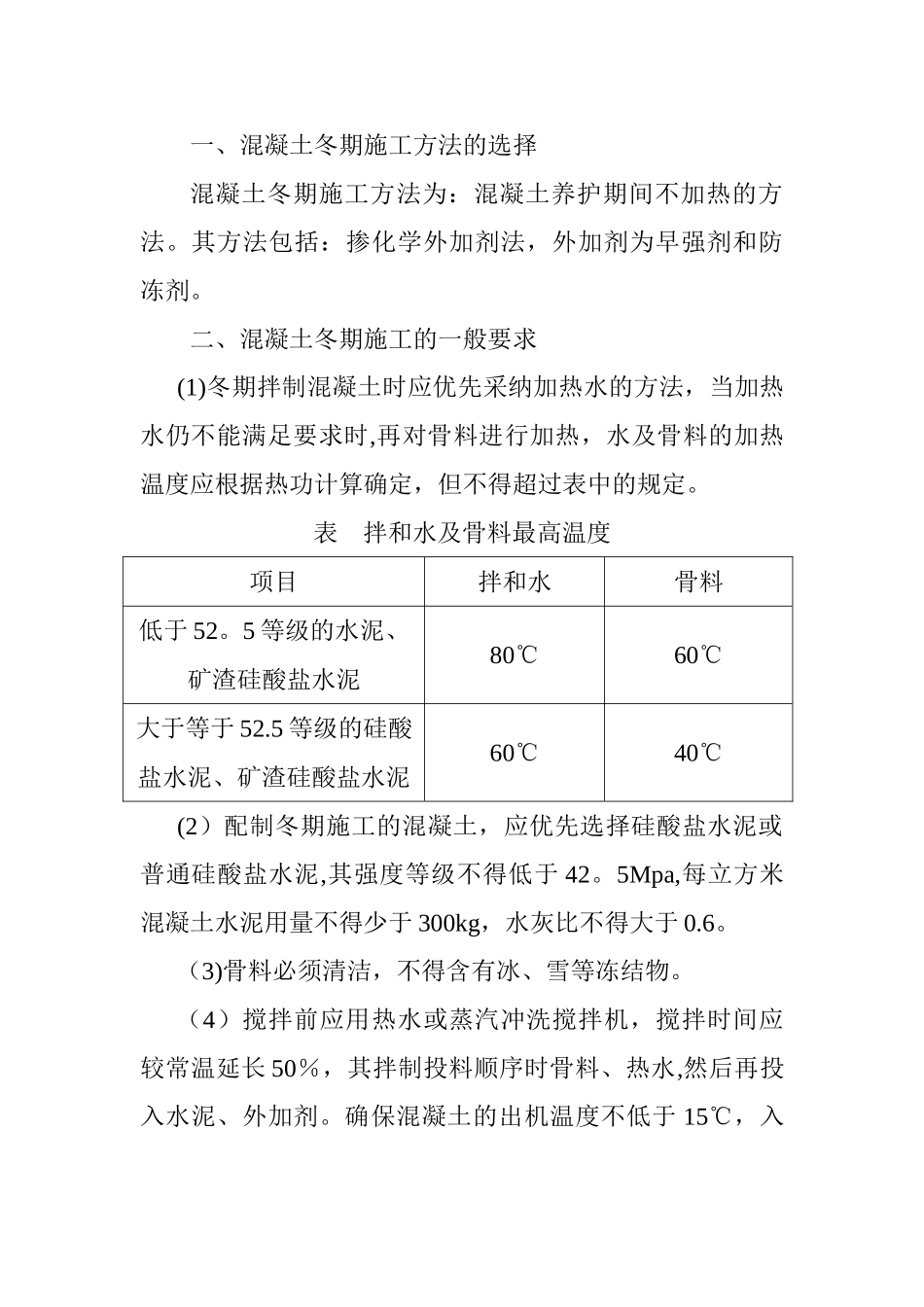

一、混凝土冬期施工方法的选择混凝土冬期施工方法为：混凝土养护期间不加热的方法
其方法包括：掺化学外加剂法，外加剂为早强剂和防冻剂
二、混凝土冬期施工的一般要求(1)冬期拌制混凝土时应优先采纳加热水的方法，当加热水仍不能满足要求时,再对骨料进行加热，水及骨料的加热温度应根据热功计算确定，但不得超过表中的规定
表 拌和水及骨料最高温度项目拌和水骨料低于 52
5 等级的水泥、矿渣硅酸盐水泥80℃60℃大于等于 52
5 等级的硅酸盐水泥、矿渣硅酸盐水泥60℃40℃(2）配制冬期施工的混凝土，应优先选择硅酸盐水泥或普通硅酸盐水泥,其强度等级不得低于 42
