混凝土搅拌站校秤步骤及注意事项VIP专享

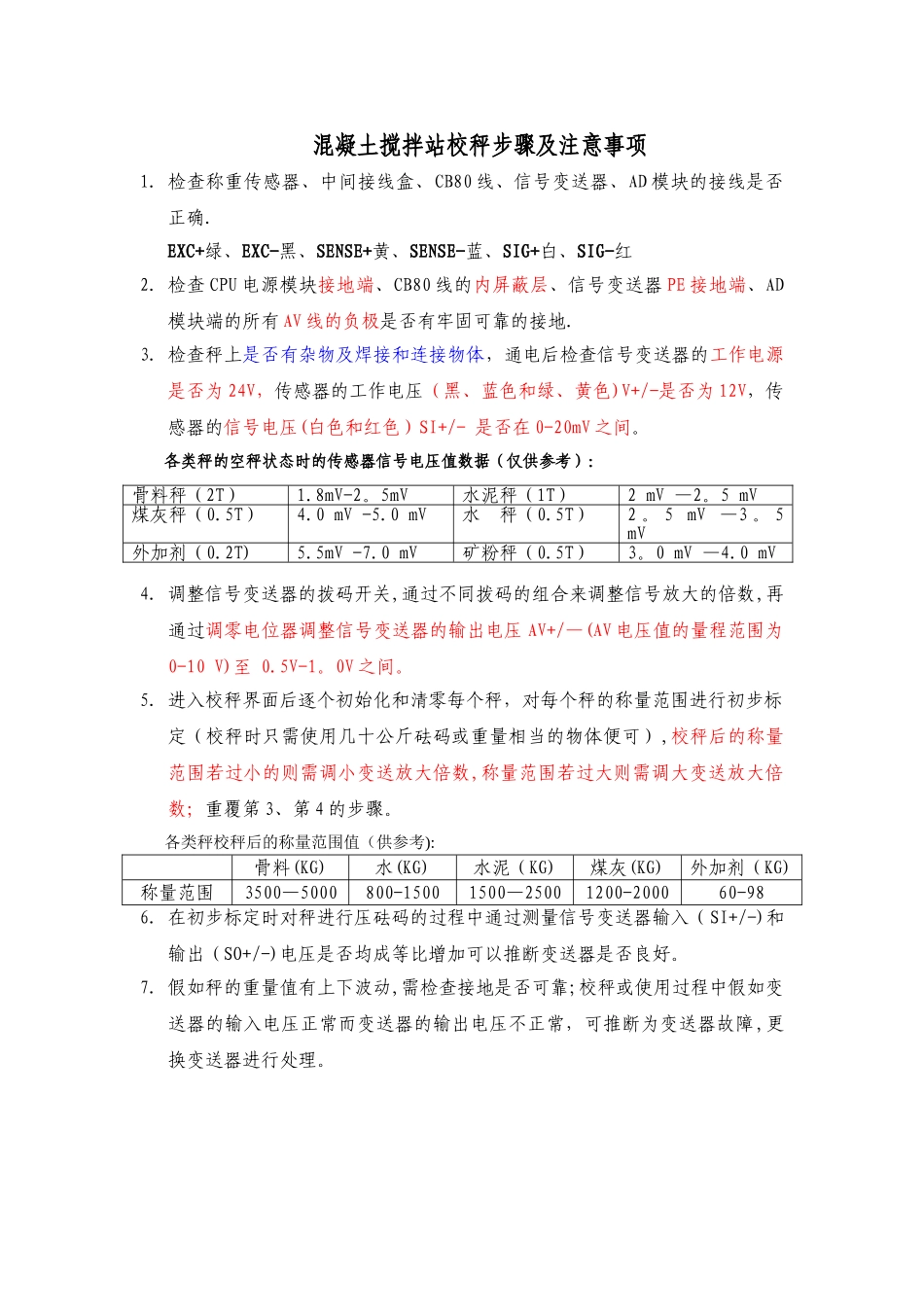

混凝土搅拌站校秤步骤及注意事项1. 检查称重传感器、中间接线盒、CB80 线、信号变送器、AD 模块的接线是否正确.EXC+绿、EXC-黑、SENSE+黄、SENSE-蓝、SIG+白、SIG-红2. 检查 CPU 电源模块接地端、CB80 线的内屏蔽层、信号变送器 PE 接地端、AD模块端的所有 AV 线的负极是否有牢固可靠的接地.3. 检查秤上是否有杂物及焊接和连接物体，通电后检查信号变送器的工作电源是否为 24V，传感器的工作电压（黑、蓝色和绿、黄色)V+/-是否为 12V，传感器的信号电压(白色和红色）SI+/- 是否在 0-20mV 之间。各类秤的空秤状态时的传感器信号电压值数据（仅供参考）： 4. 调整信号变送器的拨码开关,通过不同拨码的组合来调整信号放大的倍数,再通过调零电位器调整信号变送器的输出电压 AV+/—(AV 电压值的量程范围为0-10 V)至 0.5V-1。0V 之间。5. 进入校秤界面后逐个初始化和清零每个秤，对每个秤的称量范围进行初步标定（校秤时只需使用几十公斤砝码或重量相当的物体便可）,校秤后的称量范围若过小的则需调小变送放大倍数,称量范围若过大则需调大变送放大倍数；重覆第 3、第 4 的步骤。各类秤校秤后的称量范围值（供参考):骨料(KG)水(KG)水泥（KG)煤灰(KG)外加剂（KG)称量范围3500—5000800-15001500—25001200-200060-986. 在初步标定时对秤进行压砝码的过程中通过测量信号变送器输入（SI+/-)和输出（SO+/-)电压是否均成等比增加可以推断变送器是否良好。7. 假如秤的重量值有上下波动,需检查接地是否可靠;校秤或使用过程中假如变送器的输入电压正常而变送器的输出电压不正常，可推断为变送器故障,更换变送器进行处理。骨料秤（2T）1.8mV-2。5mV水泥秤（1T）2 mV —2。5 mV煤灰秤（0.5T）4.0 mV -5.0 mV水 秤（0.5T）2 。 5 mV —3 。 5 mV外加剂（0.2T)5.5mV -7.0 mV矿粉秤（0.5T）3。0 mV —4.0 mV秤 名拨 码1 2 3 4零位电压AV SIG100Kg 电压 Kg 电压 Kg 电压 Kg 电压 Kg 电压Kg 电压称量范围砂 1□□□□沙 2□□□□石 1□□□□石 2□□□□□□□□秤 名拨 码1 2 3 4零位电压AV SIG100Kg 电压 Kg 电压 Kg 电压 Kg 电压 Kg 电压Kg 电压称量范围水泥□□□□□□□□秤 名拨 码1 2 3 4零位电压AV SIG100Kg 电压 Kg 电压 Kg 电压 Kg 电压 Kg 电压Kg 电压称量范围煤灰□□□□矿粉□□□□水□□□□□□□□秤 名拨 码1 2 3 4零位电压AV SIG100Kg 电压 Kg 电压 Kg 电压 Kg 电压 Kg 电压Kg 电压称量范围1 外□□□□2 外□□□□
