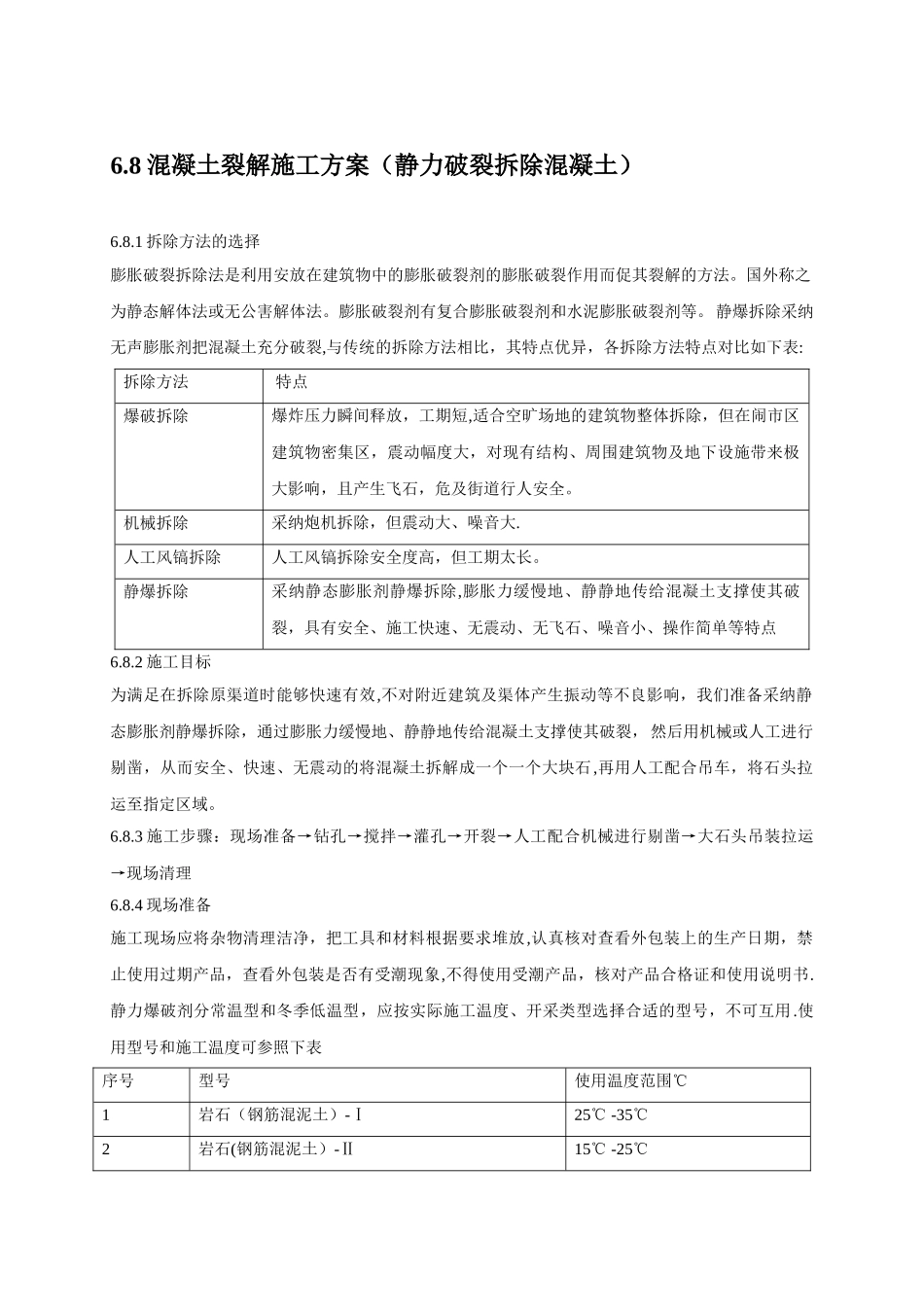

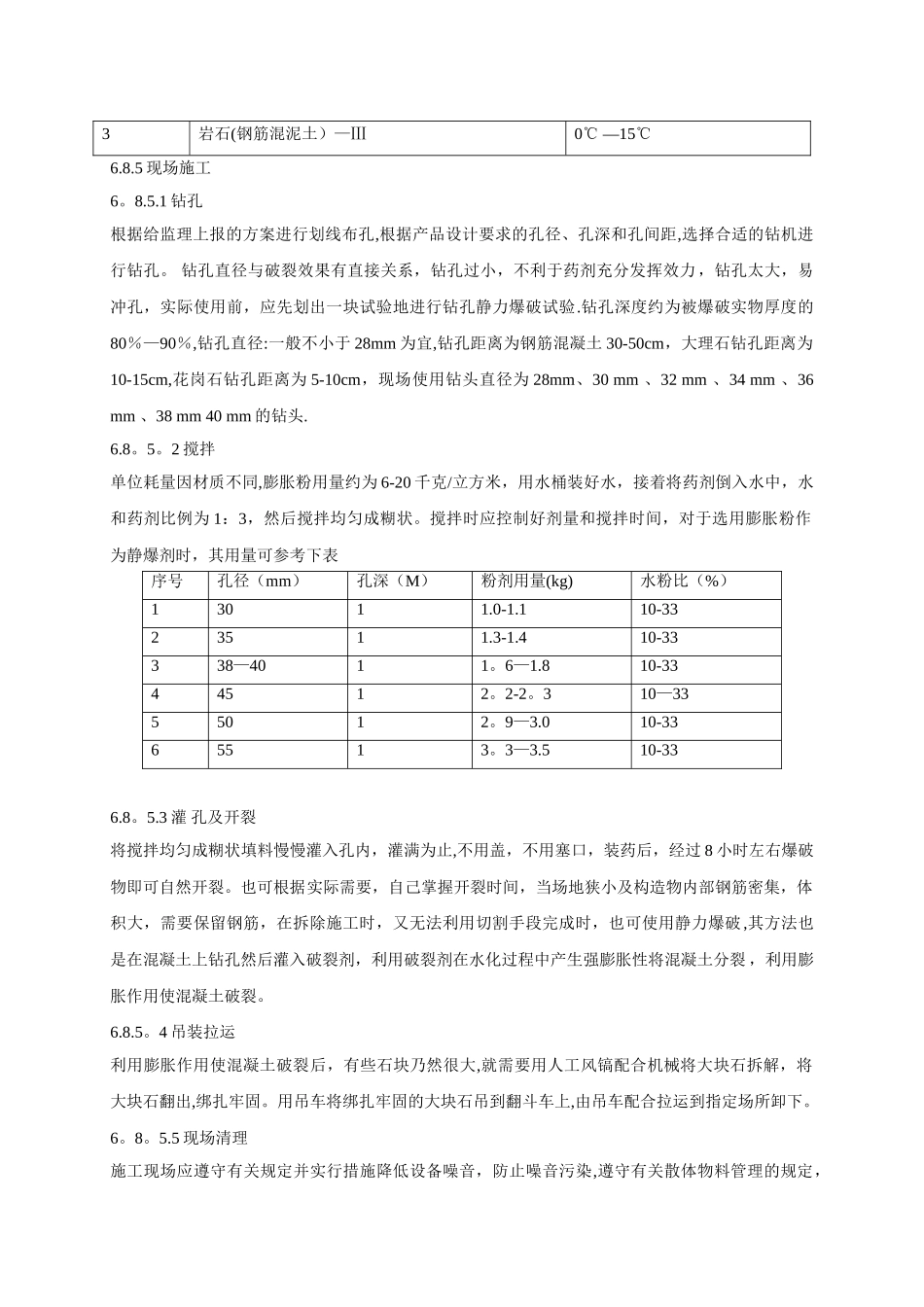

6.8 混凝土裂解施工方案（静力破裂拆除混凝土）6.8.1 拆除方法的选择膨胀破裂拆除法是利用安放在建筑物中的膨胀破裂剂的膨胀破裂作用而促其裂解的方法。国外称之为静态解体法或无公害解体法。膨胀破裂剂有复合膨胀破裂剂和水泥膨胀破裂剂等。 静爆拆除采纳无声膨胀剂把混凝土充分破裂,与传统的拆除方法相比，其特点优异，各拆除方法特点对比如下表:拆除方法 特点爆破拆除爆炸压力瞬间释放，工期短,适合空旷场地的建筑物整体拆除，但在闹市区建筑物密集区，震动幅度大，对现有结构、周围建筑物及地下设施带来极大影响，且产生飞石，危及街道行人安全。机械拆除采纳炮机拆除，但震动大、噪音大.人工风镐拆除人工风镐拆除安全度高，但工期太长。静爆拆除采纳静态膨胀剂静爆拆除,膨胀力缓慢地、静静地传给混凝土支撑使其破裂，具有安全、施工快速、无震动、无飞石、噪音小、操作简单等特点6.8.2 施工目标为满足在拆除原渠道时能够快速有效,不对附近建筑及渠体产生振动等不良影响，我们准备采纳静态膨胀剂静爆拆除，通过膨胀力缓慢地、静静地传给混凝土支撑使其破裂， 然后用机械或人工进行剔凿，从而安全、快速、无震动的将混凝土拆解成一个一个大块石,再用人工配合吊车，将石头拉运至指定区域。6.8.3 施工步骤：现场准备→钻孔→搅拌→灌孔→开裂→人工配合机械进行剔凿→大石头吊装拉运→现场清理6.8.4 现场准备施工现场应将杂物清理洁净，把工具和材料根据要求堆放,认真核对查看外包装上的生产日期，禁止使用过期产品，查看外包装是否有受潮现象,不得使用受潮产品，核对产品合格证和使用说明书.静力爆破剂分常温型和冬季低温型，应按实际施工温度、开采类型选择合适的型号，不可互用.使用型号和施工温度可参照下表序号型号使用温度范围℃1岩石（钢筋混泥土）-Ⅰ25℃ -35℃2岩石(钢筋混泥土）-Ⅱ15℃ -25℃3岩石(钢筋混泥土）—Ⅲ0℃ —15℃6.8.5 现场施工6。8.5.1 钻孔根据给监理上报的方案进行划线布孔,根据产品设计要求的孔径、孔深和孔间距,选择合适的钻机进行钻孔。 钻孔直径与破裂效果有直接关系，钻孔过小，不利于药剂充分发挥效力，钻孔太大，易冲孔，实际使用前，应先划出一块试验地进行钻孔静力爆破试验.钻孔深度约为被爆破实物厚度的80％—90％,钻孔直径:一般不小于 28mm 为宜,钻孔距离为钢筋混凝土 30-50cm，大理石钻孔距离为10-15cm,花岗石钻孔距离为 5-10cm，现场使用钻头直径为 28mm、30 mm 、32 mm 、34 mm...
