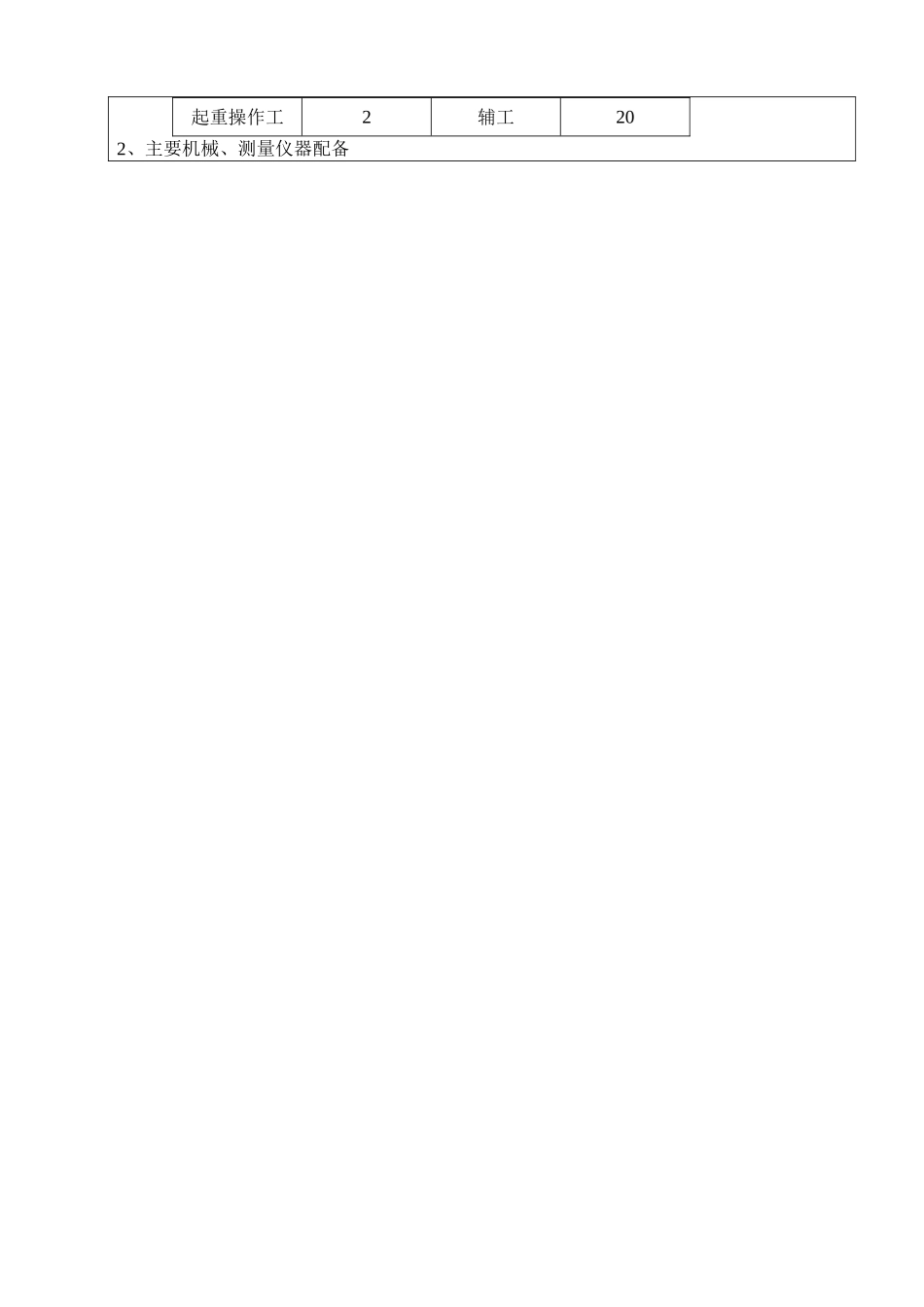

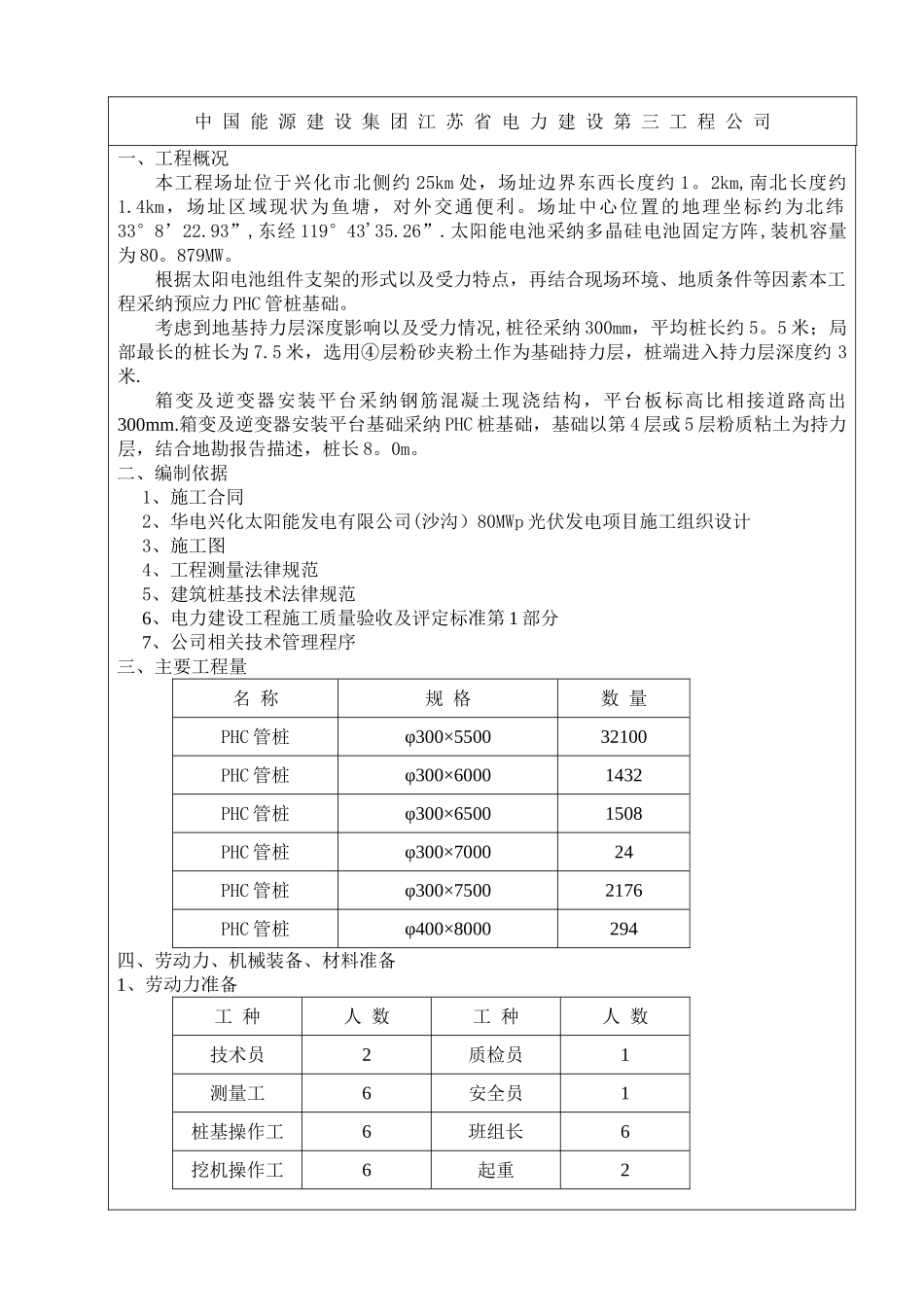

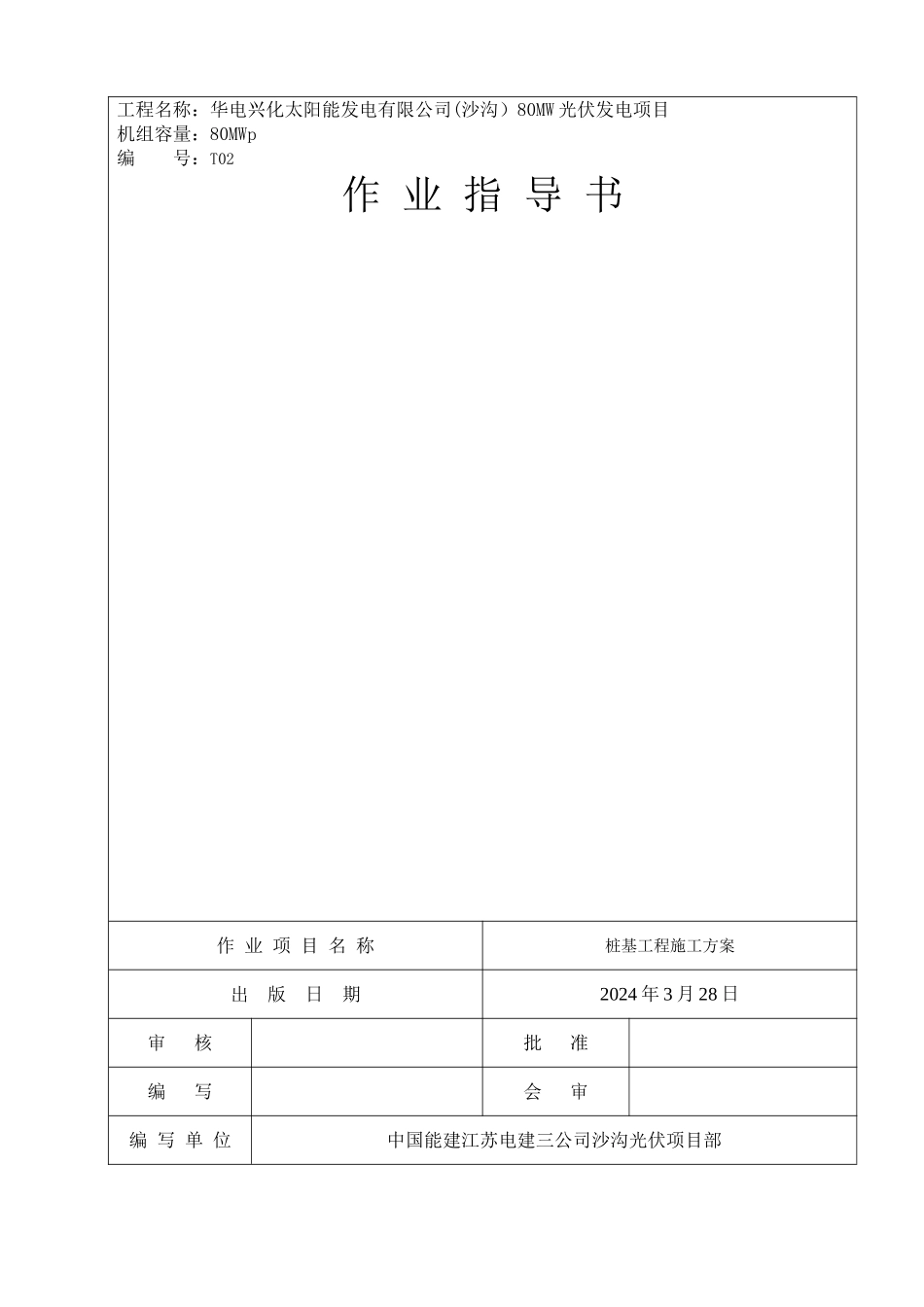

工程名称：华电兴化太阳能发电有限公司(沙沟）80MW 光伏发电项目机组容量：80MWp编 号：T02作 业 指 导 书作 业 项 目 名 称桩基工程施工方案出 版 日 期2024 年 3 月 28 日审 核批 准编 写会 审编 写 单 位中国能建江苏电建三公司沙沟光伏项目部中 国 能 源 建 设 集 团 江 苏 省 电 力 建 设 第 三 工 程 公 司一、工程概况本工程场址位于兴化市北侧约 25km 处，场址边界东西长度约 1。2km,南北长度约1.4km，场址区域现状为鱼塘，对外交通便利。场址中心位置的地理坐标约为北纬33°8’22.93”,东经 119°43'35.26”.太阳能电池采纳多晶硅电池固定方阵,装机容量为 80。879MW。根据太阳电池组件支架的形式以及受力特点，再结合现场环境、地质条件等因素本工程采纳预应力 PHC 管桩基础。考虑到地基持力层深度影响以及受力情况,桩径采纳 300mm，平均桩长约 5。5 米；局部最长的桩长为 7.5 米，选用④层粉砂夹粉土作为基础持力层，桩端进入持力层深度约 3米.箱变及逆变器安装平台采纳钢筋混凝土现浇结构，平台板标高比相接道路高出300mm.箱变及逆变器安装平台基础采纳 PHC 桩基础，基础以第 4 层或 5 层粉质粘土为持力层，结合地勘报告描述，桩长 8。0m。二、编制依据1、施工合同2、华电兴化太阳能发电有限公司(沙沟）80MWp 光伏发电项目施工组织设计3、施工图4、工程测量法律规范5、建筑桩基技术法律规范6、电力建设工程施工质量验收及评定标准第 1 部分7、公司相关技术管理程序三、主要工程量名 称规 格数 量PHC 管桩φ300×550032100PHC 管桩φ300×60001432PHC 管桩φ300×65001508PHC 管桩φ300×700024PHC 管桩φ300×75002176PHC 管桩φ400×8000294四、劳动力、机械装备、材料准备1、劳动力准备工 种人 数工 种人 数技术员2质检员1测量工6安全员1桩基操作工6班组长6挖机操作工6起重2起重操作工2辅工202、主要机械、测量仪器配备工 种人 数工 种人 数汽车吊2GPS 定位仪1挖掘机6全站仪3打桩机6水准仪3拖拉机3钢卷尺3（50 米)运输汽车13、材料准备 全站所需管桩的供货合同已全部签订，首批管桩 500 根已运至现场，后期的管桩供应为 300~500 根/天，可以满足现场需要。五、作业条件1、高程控制点已测放完成,并经验收合格。2、站内道路已满足首批打桩条件.3、首批管桩已到现场。4、劳动力、施工机械及工器具已全部组织进场,施工人员均已培训合格，...
