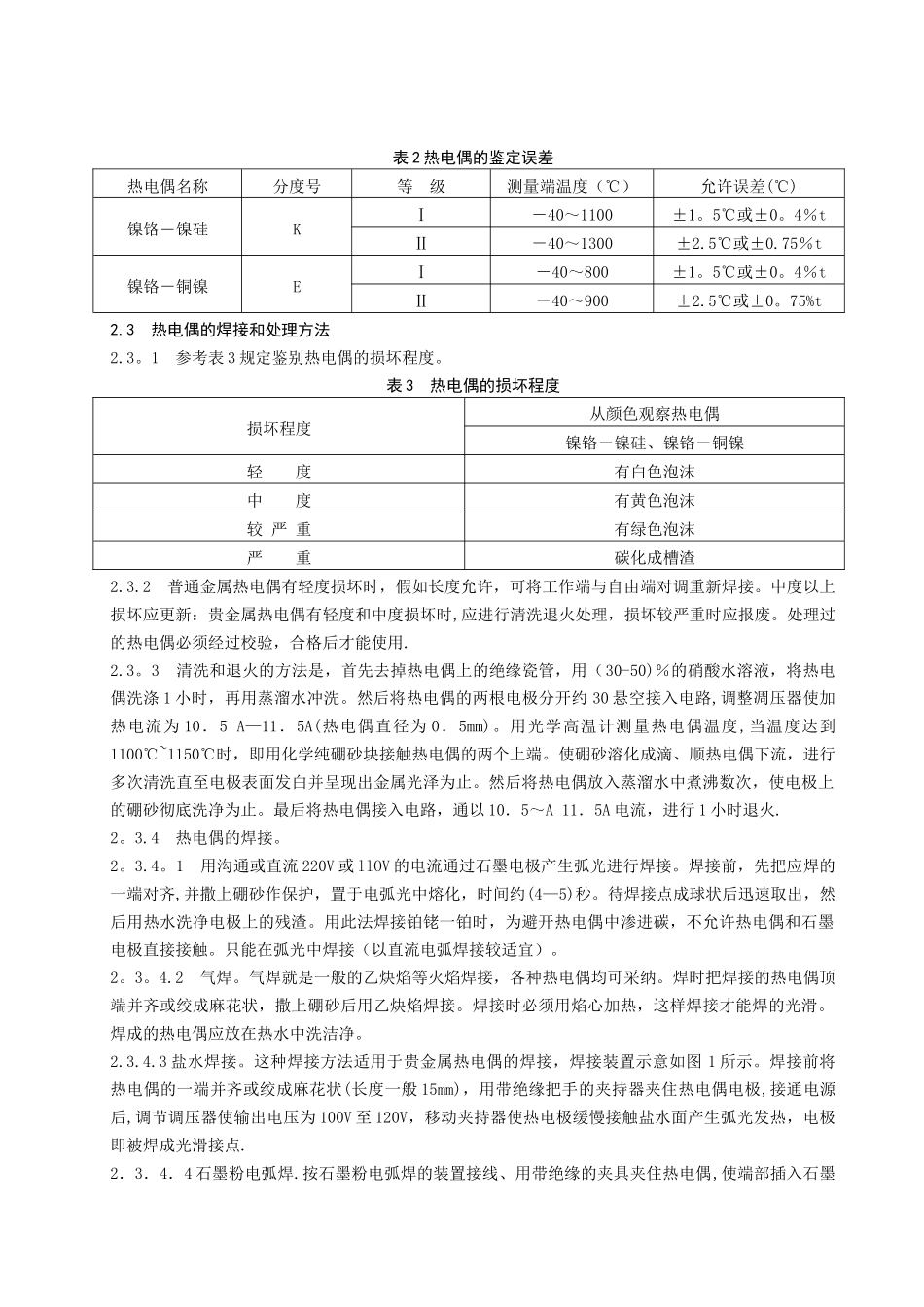

温度测量仪表检修规程_第2页
2/11

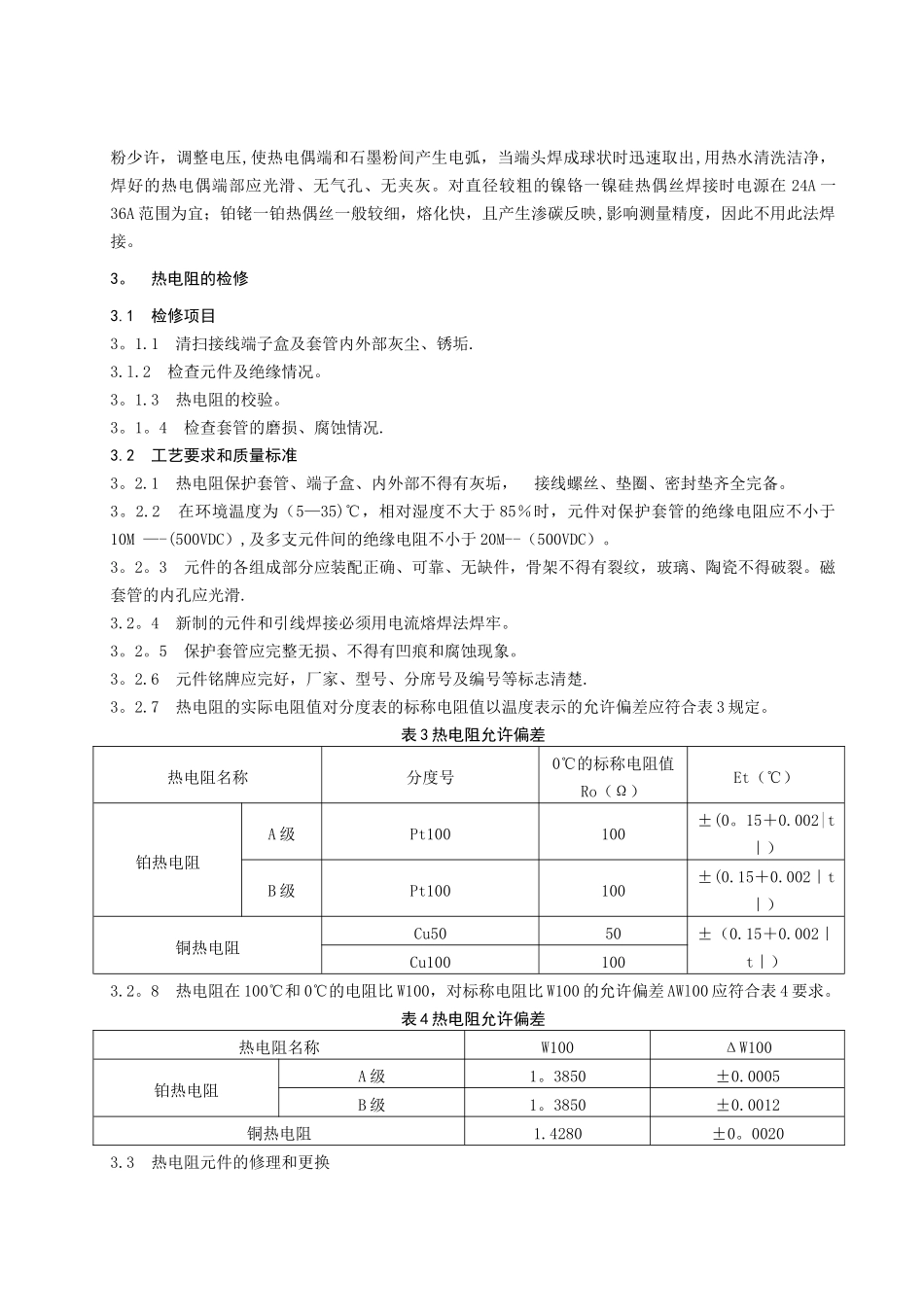

温度测量仪表检修规程_第3页
3/11
温度测量仪表检修规程1.范围本规程给出了温度测量系统一次、二次测量设备及氧化锆测量系统的检修工艺、检修方法,使用于洛阳华润热电有限公司生产现场的温度测量元件、仪表和回路的现场维护、检修。2。 热电偶的检修2.1 检修项目2。1.l 清扫接线端子盒,及套管内外部灰尘、锈垢。2.1。2 检查绝缘、电极和接线情况。2.1。3 热偶工作端清理、检查、焊接.2。1.4 热电偶的校验。2.1。5 保护套管检查。2。2 技术要求和质量标准2.2。1 热偶套管、端子盒内部和外部不得有灰垢,接线端子螺丝密封圈齐全完好、紧固。2.2。2 在环境温度为(5~35)℃,相对湿度不大于 85%时,非接壳式热电偶的热偶丝对套管的绝缘电阻不小于 5M--(250V 摇表)。2.2。3 新制作的热电偶电极直径均匀、平直、无裂纹、瓷套管内孔光滑。工作端绞接成麻花状,其长度为电极直径的 4~5 倍,焊接牢固,表面光滑,无气孔、无夹灰,呈球状。2.2。4 使用中的热偶工作端应无裂纹、脱层、腐蚀、磨损现象。套管无磨损。2.2。5 热偶元件的正、负极应有明显标志, 并有元件安装位置标牌。2.2.6 热偶示值检定点一般按表 1 规定,也可按需要确定检定点,其检定周期随主设备大修进行,表 1 热偶示值鉴定点热电偶名称热电偶直径(mm)鉴定点温度(℃)镍铬-镍硅0.3400、600、7000.5、0。8、1.0400、600、8001.2、1。5、2。0、2。5400、600、800、10003.20400、600、800、1000(1200)镍铬-铜镍0.3、0.5、0.8、1。0、1.2100、300、4001。6、2.0、2。5100(200)、300、400、6003。20(200)400、600、7002.2.7 每两次设备大修检查一次保护套管,并进行金相分析。2.2.8 常用的热电偶的检定误差,应符合表 2 规定.表 2 热电偶的鉴定误差热电偶名称分度号等 级测量端温度(℃)允许误差(℃)镍铬-镍硅KⅠ-40~1100±1。5℃或±0。4%tⅡ-40~1300±2.5℃或±0.75%t镍铬-铜镍EⅠ-40~800±1。5℃或±0。4%tⅡ-40~900±2.5℃或±0。75%t2.3 热电偶的焊接和处理方法2.3。1 参考表 3 规定鉴别热电偶的损坏程度。表 3 热电偶的损坏程度损坏程度从颜色观察热电偶镍铬-镍硅、镍铬-铜镍轻 度有白色泡沫中 度有黄色泡沫较 严 重有绿色泡沫严 重碳化成槽渣2.3.2 普通金属热电偶有轻度损坏时,假如长度允许,可将工作端与自由端对调重新焊接。中度以上损坏应更新:贵金属热电偶有轻度和中度损坏时,应进行清洗退火处理,损坏较严重时应报废。处理过的热电偶必须经过校...
