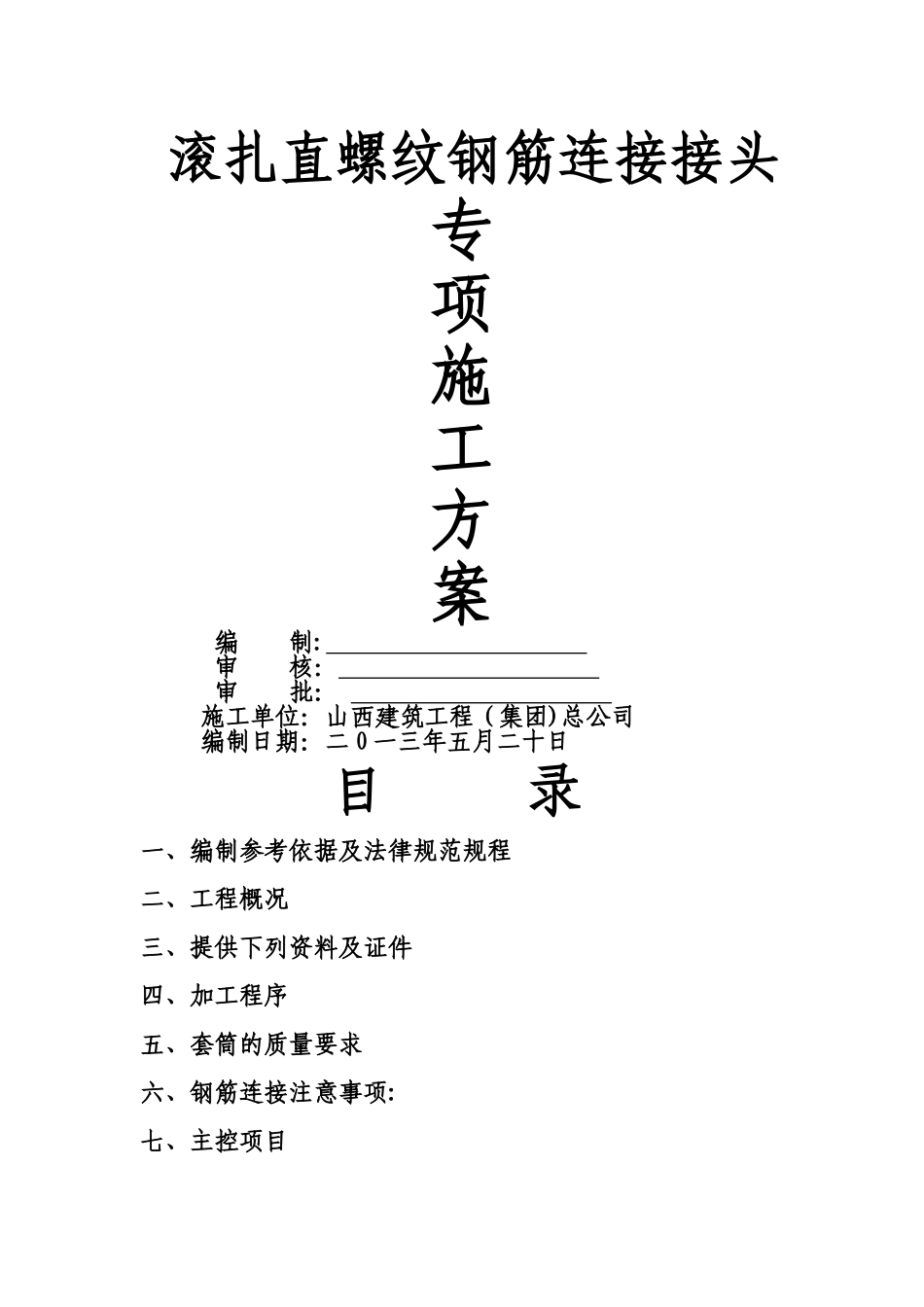

滚扎直螺纹钢筋连接接头专项施工方案

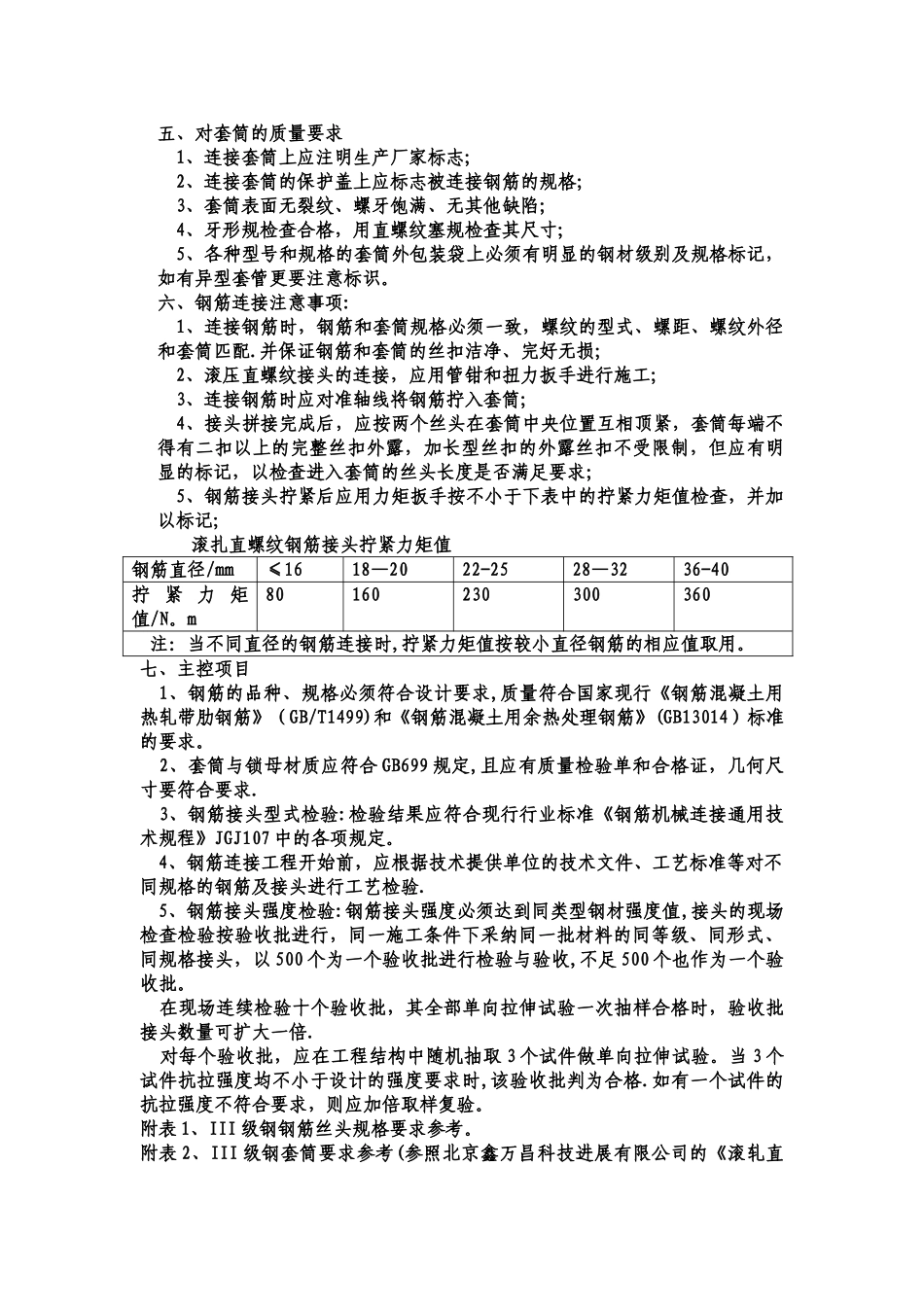

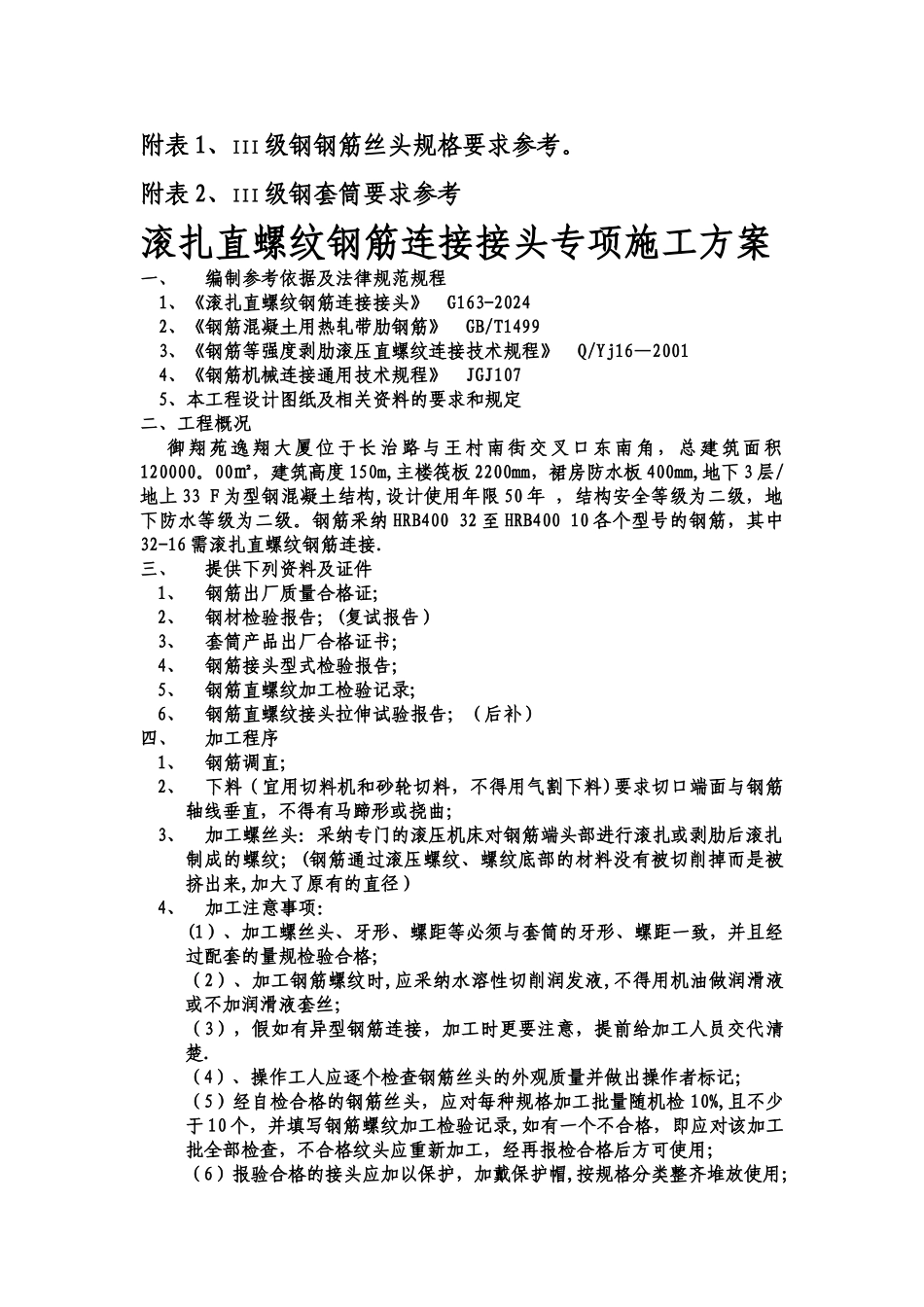

滚扎直螺纹钢筋连接接头专项施工方案编 制: 审 核： 审 批： 施工单位：山西建筑工程（集团)总公司编制日期：二 0 一三年五月二十日目 录一、编制参考依据及法律规范规程二、工程概况三、提供下列资料及证件四、加工程序五、套筒的质量要求六、钢筋连接注意事项:七、主控项目附表 1、III级钢钢筋丝头规格要求参考。附表 2、III级钢套筒要求参考滚扎直螺纹钢筋连接接头专项施工方案一、编制参考依据及法律规范规程 1、《滚扎直螺纹钢筋连接接头》 G163-2024 2、《钢筋混凝土用热轧带肋钢筋》 GB/T1499 3、《钢筋等强度剥肋滚压直螺纹连接技术规程》 Q/Yj16—2001 4、《钢筋机械连接通用技术规程》 JGJ107 5、本工程设计图纸及相关资料的要求和规定二、工程概况 御翔苑逸翔大厦位于长治路与王村南街交叉口东南角，总建筑面积 120000。00㎡，建筑高度 150m,主楼筏板 2200mm，裙房防水板 400mm,地下 3 层/地上 33 F 为型钢混凝土结构,设计使用年限 50 年 ，结构安全等级为二级，地下防水等级为二级。钢筋采纳 HRB400 32 至 HRB400 10 各个型号的钢筋，其中32-16 需滚扎直螺纹钢筋连接.三、提供下列资料及证件1、钢筋出厂质量合格证;2、钢材检验报告；(复试报告）3、套筒产品出厂合格证书；4、钢筋接头型式检验报告；5、钢筋直螺纹加工检验记录;6、钢筋直螺纹接头拉伸试验报告；（后补）四、加工程序1、钢筋调直；2、下料（宜用切料机和砂轮切料，不得用气割下料)要求切口端面与钢筋轴线垂直，不得有马蹄形或挠曲；3、加工螺丝头：采纳专门的滚压机床对钢筋端头部进行滚扎或剥肋后滚扎制成的螺纹；(钢筋通过滚压螺纹、螺纹底部的材料没有被切削掉而是被挤出来,加大了原有的直径）4、加工注意事项：(1）、加工螺丝头、牙形、螺距等必须与套筒的牙形、螺距一致，并且经过配套的量规检验合格；（2）、加工钢筋螺纹时,应采纳水溶性切削润发液,不得用机油做润滑液或不加润滑液套丝；（3），假如有异型钢筋连接，加工时更要注意，提前给加工人员交代清楚.（4）、操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记；（5）经自检合格的钢筋丝头，应对每种规格加工批量随机检 10%,且不少于 10 个，并填写钢筋螺纹加工检验记录,如有一个不合格，即应对该加工批全部检查，不合格纹头应重新加工，经再报检合格后方可使用；（6）报验合格的接头应加以保护，加戴保护帽,按规格分类整齐堆放使用；五、对套筒的质量要求...
