满堂红脚手架专项施工方案

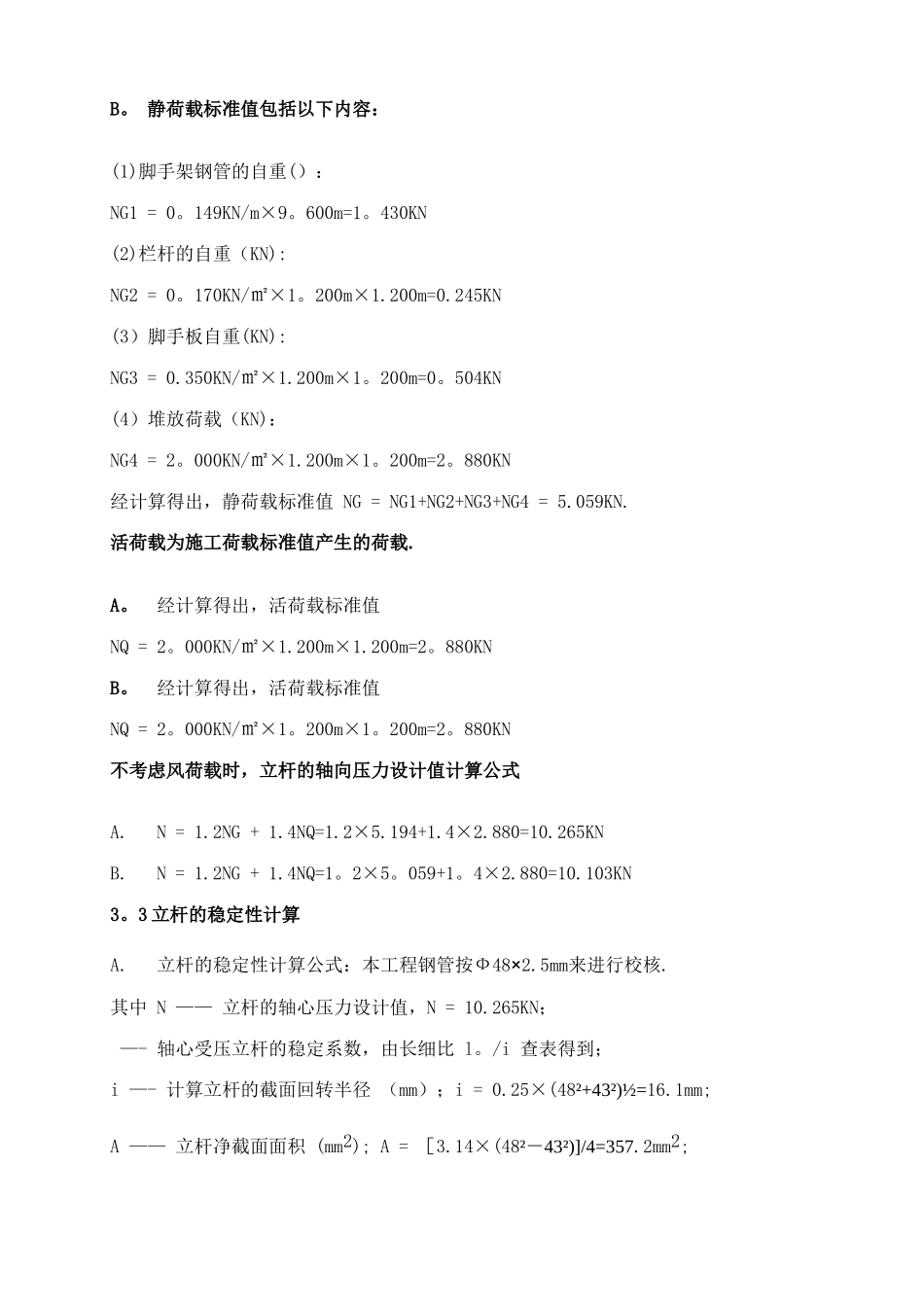

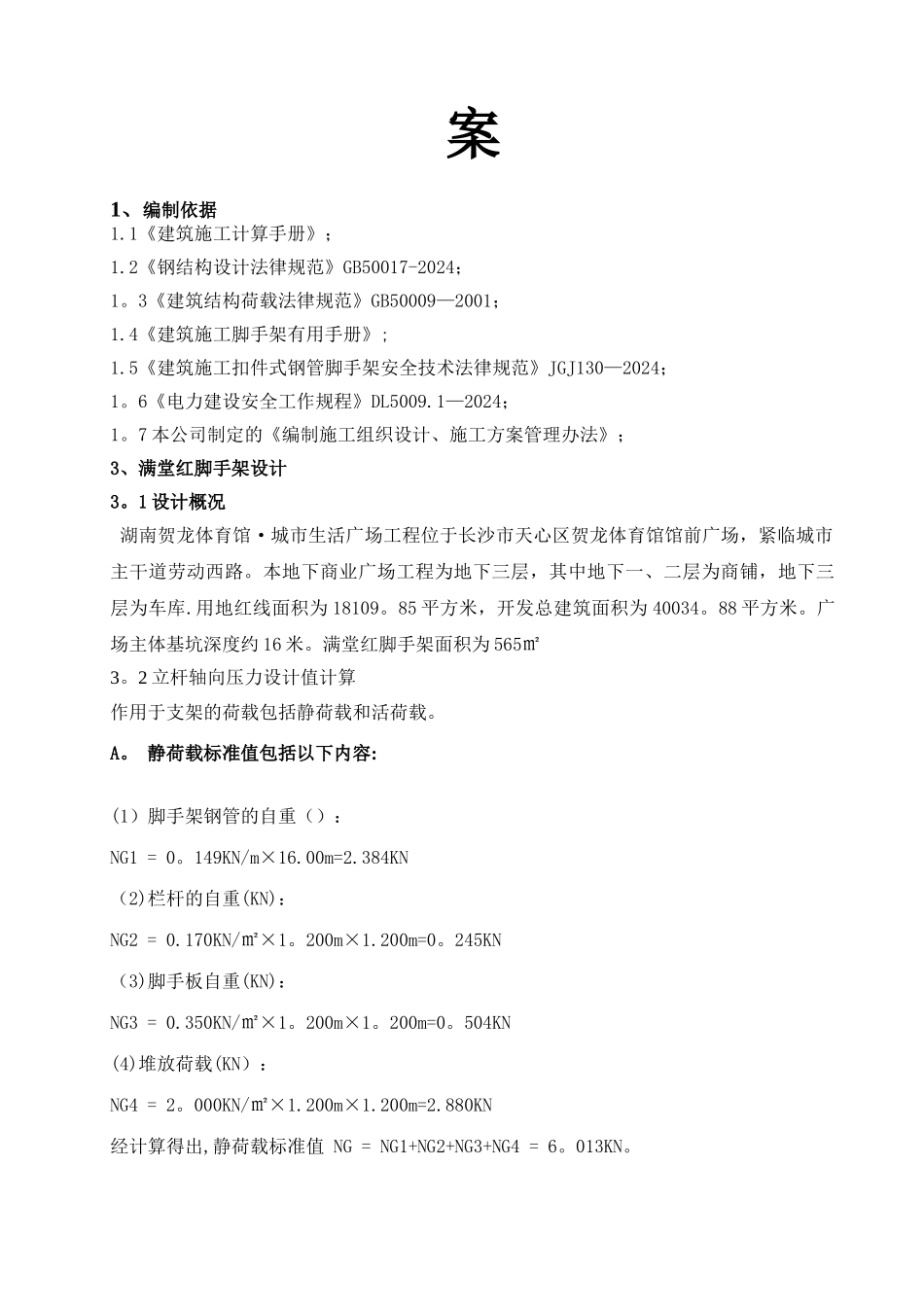

满堂红脚手架专项施工方案1、编制依据1.1《建筑施工计算手册》；1.2《钢结构设计法律规范》GB50017-2024；1。3《建筑结构荷载法律规范》GB50009—2001；1.4《建筑施工脚手架有用手册》;1.5《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024；1。6《电力建设安全工作规程》DL5009.1—2024；1。7 本公司制定的《编制施工组织设计、施工方案管理办法》；3、满堂红脚手架设计3。1 设计概况 湖南贺龙体育馆·城市生活广场工程位于长沙市天心区贺龙体育馆馆前广场，紧临城市主干道劳动西路。本地下商业广场工程为地下三层，其中地下一、二层为商铺，地下三层为车库.用地红线面积为 18109。85 平方米，开发总建筑面积为 40034。88 平方米。广场主体基坑深度约 16 米。满堂红脚手架面积为 565㎡3。2 立杆轴向压力设计值计算作用于支架的荷载包括静荷载和活荷载。A。 静荷载标准值包括以下内容:(1）脚手架钢管的自重（）：NG1 = 0。149KN/m×16.00m=2.384KN（2)栏杆的自重(KN)：NG2 = 0.170KN/㎡×1。200m×1.200m=0。245KN（3)脚手板自重(KN)：NG3 = 0.350KN/㎡×1。200m×1。200m=0。504KN(4)堆放荷载(KN）：NG4 = 2。000KN/㎡×1.200m×1.200m=2.880KN经计算得出,静荷载标准值 NG = NG1+NG2+NG3+NG4 = 6。013KN。B。 静荷载标准值包括以下内容：(1)脚手架钢管的自重(）：NG1 = 0。149KN/m×9。600m=1。430KN(2)栏杆的自重（KN):NG2 = 0。170KN/㎡×1。200m×1.200m=0.245KN(3）脚手板自重(KN):NG3 = 0.350KN/㎡×1.200m×1。200m=0。504KN(4）堆放荷载（KN)：NG4 = 2。000KN/㎡×1.200m×1。200m=2。880KN经计算得出，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5.059KN.活荷载为施工荷载标准值产生的荷载.A。 经计算得出，活荷载标准值NQ = 2。000KN/㎡×1.200m×1.200m=2。880KNB。 经计算得出，活荷载标准值NQ = 2。000KN/㎡×1。200m×1。200m=2。880KN不考虑风荷载时，立杆的轴向压力设计值计算公式A. N = 1.2NG + 1.4NQ=1.2×5.194+1.4×2.880=10.265KNB. N = 1.2NG + 1.4NQ=1。2×5。059+1。4×2.880=10.103KN3。3 立杆的稳定性计算A. 立杆的稳定性计算公式：本工程钢管按Ф48×2.5mm来进行校核.其中 N —— 立杆的轴心压力设计值，N = 10.265KN； —- 轴心受压立杆的稳定系数，由长细比 l。/i 查表得到；i —- 计算立杆的截面回转半径 （mm）；i = 0.25×(48²+43²...
