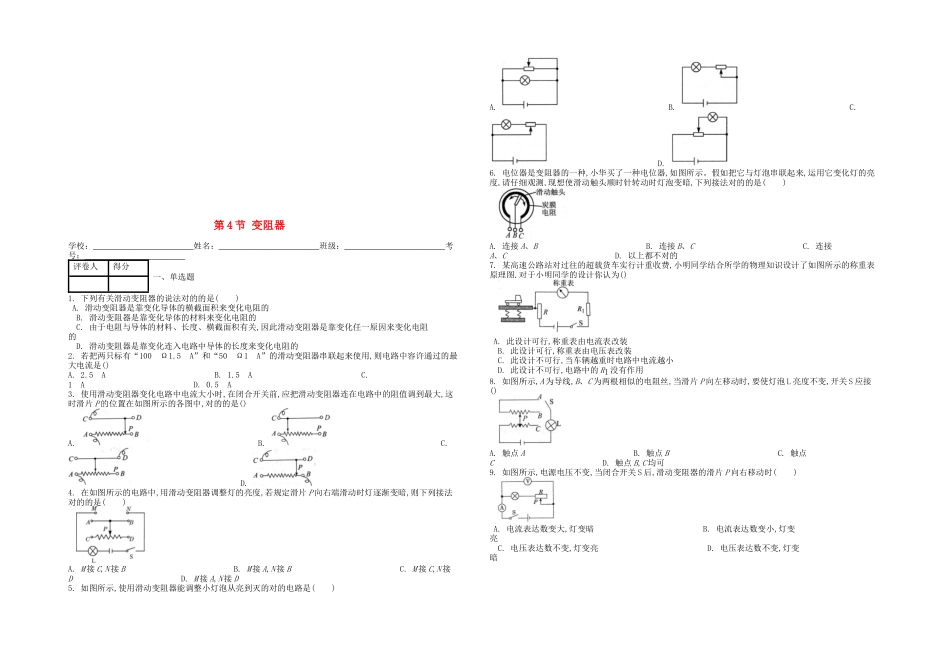

第 4 节 变阻器 学校： 姓名： 班级： 考号： 评卷人得分一、单选题1. 下列有关滑动变阻器的说法对的的是( ) A. 滑动变阻器是靠变化导体的横截面积来变化电阻的 B. 滑动变阻器是靠变化导体的材料来变化电阻的 C. 由于电阻与导体的材料、长度、横截面积有关,因此滑动变阻器是靠变化任一原因来变化电阻的 D. 滑动变阻器是靠变化连入电路中导体的长度来变化电阻的 2. 若把两只标有“100 Ω1.5 A”和“50 Ω1 A”的滑动变阻器串联起来使用,则电路中容许通过的最大电流是()A. 2.5 A B. 1.5 A C. 1 A D. 0.5 A 3. 使用滑动变阻器变化电路中电流大小时,在闭合开关前,应把滑动变阻器连在电路中的阻值调到最大,这时滑片 P 的位置在如图所示的各图中,对的的是()A. B. C. D. 4. 在如图所示的电路中,用滑动变阻器调整灯的亮度,若规定滑片 P 向右端滑动时灯逐渐变暗,则下列接法对的的是( ) A. M 接 C,N 接 B B. M 接 A,N 接 B C. M 接 C,N 接D D. M 接 A,N 接 D 5. 如图所示,使用滑动变阻器能调整小灯泡从亮到灭的对的电路是( )A. B. C. D. 6. 电位器是变阻器的一种,小华买了一种电位器,如图所示。假如把它与灯泡串联起来,运用它变化灯的亮度,请仔细观测,现想使滑动触头顺时针转动时灯泡变暗,下列接法对的的是( ) A. 连接 A、B B. 连接 B、C C. 连接A、C D. 以上都不对的 7. 某高速公路站对过往的超载货车实行计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为() A. 此设计可行,称重表由电流表改装 B. 此设计可行,称重表由电压表改装 C. 此设计不可行,当车辆越重时电路中电流越小 D. 此设计不可行,电路中的 R1 没有作用 8. 如图所示,A 为导线,B、C 为两根相似的电阻丝,当滑片 P 向左移动时,要使灯泡 L 亮度不变,开关 S 应接() A. 触点 A B. 触点 B C. 触点C D. 触点 B,C 均可 9. 如图所示,电源电压不变,当闭合开关 S 后,滑动变阻器的滑片 P 向右移动时( ) A. 电流表达数变大,灯变暗 B. 电流表达数变小,灯变亮 C. 电压表达数不变,灯变亮 D. 电压表达数不变,灯变暗 10. 如图所示,电源电压保持不变时,当滑动变阻器滑片 P 向右滑动过程中( ) A. 电压表 V 示数变小 B. 电流表 A1 示数变大 C. 电流表 A2 示数不变 D. 电流表 A2 示数变小 评卷人得分二、...
