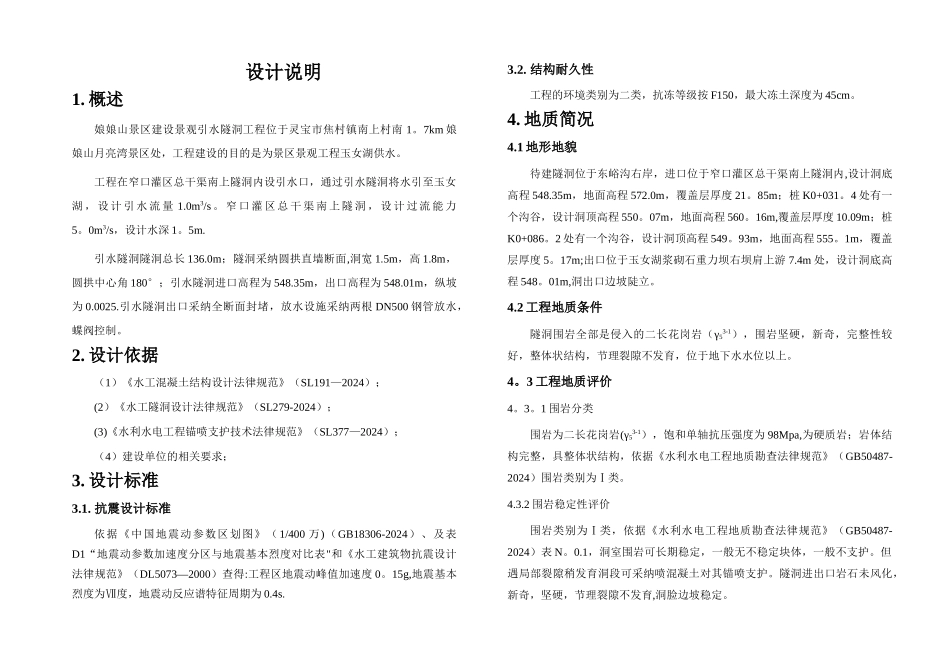

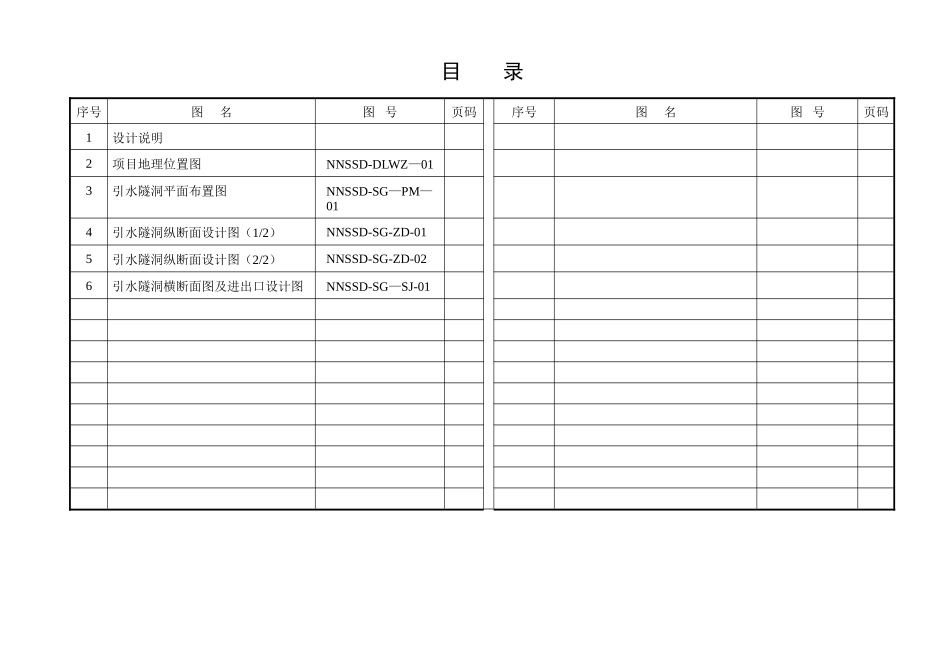

娘娘山月亮湾景区建设景观引水隧洞工程施 工 图 纸三门峡市和康水利工程设计服务有限公司二○一六年九月目 录序号图 名图 号页码序号图 名图 号页码1设计说明2项目地理位置图NNSSD-DLWZ—013引水隧洞平面布置图NNSSD-SG—PM—014引水隧洞纵断面设计图（1/2）NNSSD-SG-ZD-015引水隧洞纵断面设计图（2/2）NNSSD-SG-ZD-026引水隧洞横断面图及进出口设计图NNSSD-SG—SJ-01设计说明1. 概述娘娘山景区建设景观引水隧洞工程位于灵宝市焦村镇南上村南 1。7km 娘娘山月亮湾景区处，工程建设的目的是为景区景观工程玉女湖供水。工程在窄口灌区总干渠南上隧洞内设引水口，通过引水隧洞将水引至玉女湖 ， 设 计 引 水 流 量 1.0m3/s 。 窄 口 灌 区 总 干 渠 南 上 隧 洞 ， 设 计 过 流 能 力5。0m3/s，设计水深 1。5m.引水隧洞隧洞总长 136.0m；隧洞采纳圆拱直墙断面,洞宽 1.5m，高 1.8m，圆拱中心角 180°；引水隧洞进口高程为 548.35m，出口高程为 548.01m，纵坡为 0.0025.引水隧洞出口采纳全断面封堵，放水设施采纳两根 DN500 钢管放水，蝶阀控制。2. 设计依据（1）《水工混凝土结构设计法律规范》（SL191—2024）；(2）《水工隧洞设计法律规范》（SL279-2024）；(3)《水利水电工程锚喷支护技术法律规范》（SL377—2024）；（4）建设单位的相关要求；3. 设计标准3.1. 抗震设计标准依据《中国地震动参数区划图》（ 1/400 万)（GB18306-2024）、及表D1“地震动参数加速度分区与地震基本烈度对比表"和《水工建筑物抗震设计法律规范》（DL5073—2000）查得:工程区地震动峰值加速度 0。15g,地震基本烈度为Ⅶ度，地震动反应谱特征周期为 0.4s.3.2. 结构耐久性工程的环境类别为二类，抗冻等级按 F150，最大冻土深度为 45cm。4. 地质简况4.1 地形地貌待建隧洞位于东峪沟右岸，进口位于窄口灌区总干渠南上隧洞内,设计洞底高程 548.35m，地面高程 572.0m，覆盖层厚度 21。85m；桩 K0+031。4 处有一个沟谷，设计洞顶高程 550。07m，地面高程 560。16m,覆盖层厚度 10.09m；桩K0+086。2 处有一个沟谷，设计洞顶高程 549。93m，地面高程 555。1m，覆盖层厚度 5。17m;出口位于玉女湖浆砌石重力坝右坝肩上游 7.4m 处，设计洞底高程 548。01m,洞出口边坡陡立。4.2 工程地质条件隧洞围岩全部是侵入的二长花岗岩（γ53-1），围岩坚硬，新奇，完整性较好，整体状结构，节理裂隙不发育，位于地下...
